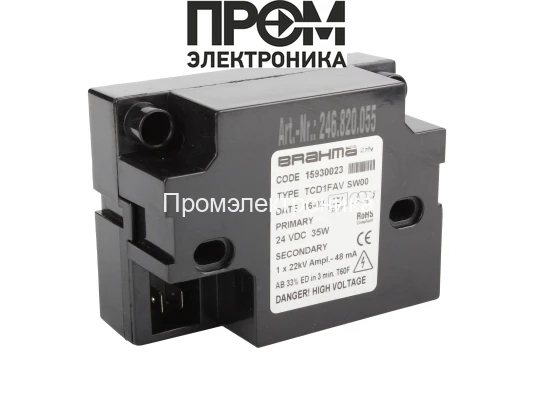

Трансформатор розжига Brahma TCD2FAV 15930023

Трансформатор розжига Brahma TCD2FAV 15930023 — техническое назначение

Трансформатор розжига Brahma TCD2FAV 15930023 — специализированное электромеханическое устройство класса высоковольтных источников искрового поджига для газовых и жидкотопливных горелок. Основная функция — генерация высоковольтных импульсов для формирования искрового разряда между электродом и массой или между электродами с последующим поджигом факела. Применяется в отопительном и технологическом оборудовании, где требуется надежная искра при сетевом входном напряжении 24 В.

Конструктивные особенности и принцип работы

Устройство реализует преобразователь низкого напряжения в высоковольтный импульсный источник за счёт встроенного силового преобразователя и высоковольтной трансформаторной секции. На входе трансформатора используется схема импульсного инвертора, формирующего прямоугольные или полускважные импульсы, которые посредством первичной обмотки передаются на вторичную обмотку с высокой степенью трансформации, обеспечивающую номинальное напряжение поджига 22 кВ.

Высокое выходное напряжение при ограниченном выходном токе (ток поджига 48 мА) формирует искровую энергию, пропорциональную произведению напряжения и тока и времени импульса; ограничение тока снижает эрозию электродов и тепловую нагрузку на трансформатор. Наличие встроенной изоляции высокого напряжения, проектной компоновки обмоток и противопомехового фильтра уменьшает распространение ВЧ-помех в питающую сеть и соответствует требованиям электромагнитной совместимости, упомянутым в документации (нормы 2004/108/EC).

Корпус из жаростойкого ударопрочного пластика выполняет роль механической защиты и частичной диэлектрической оболочки; однако класс пылевлагозащиты IP 00 означает отсутствие герметизации, поэтому монтаж вне защищённых помещений требует дополнительного корпуса. Конструкция предусматривает быстросъёмное соединение и винтовые клеммы для проводки поджига, а овальные монтажные отверстия упрощают выравнивание при установке.

Ключевые технические характеристики

• Напряжение питания 24 В: обеспечивает совместимость с типовыми блоками управления горелок и стабилизированными источниками автоматики; снижает риски тепловой перегрузки при резких колебаниях входа.
• Выходное напряжение 22 кВ: достаточное для формирования стабильного искрового промежутка в широком диапазоне зазоров и условий загрязнения электродов; влияет на максимальную длину рабочего зазора и вероятность надёжного поджига при пониженном давлении газа.
• Ток поджига 48 мА: лимитирует энергию искры, уменьшая износ электродов и термическую нагрузку на трансформатор при циклической работе.
• Мощность 35 Вт: указывает на тепловой баланс устройства; при цикле работы ED 33 % обеспечивает допустимую температуру без перегрева при нормальных условиях монтажа.
• ED (DU) 33 %: номинальный рабочий цикл — кратность включений и средняя нагрузка должны соответствовать этому показателю; длительная непрерывная работа выше этого значения требует дополнительного теплового расчёта и организации отвода тепла.
• Рабочий диапазон температур −20…+60 °C: указывает на требование к окружающей среде и материалам; при пониженных температурах меняется диэлектрическая прочность воздухового зазора и вязкость полимеров корпуса.
• Габариты 8.7×6.5×4 см и вес 0.25 кг: компактный форм-фактор облегчает интеграцию в монтажные отсеки автоматики и замену модулей в ограниченном пространстве.
• Класс защиты IP 00: отсутствие уплотнений — обязательное условие учитывать при проектировании щитов и кожухов.

Сценарии эксплуатации и преимущества

Типовые сценарии: замена штатного трансформатора в линиях розжига отопительных и технологических горелок, использование в модулях автоматического поджига пилотных и основного факела, применение в лабораторных стендах при моделировании процессов поджига. Устройство рассчитано на циклическую эксплуатацию с кратковременными включениями и выдерживает типичные колебания сетевого питания.

• Надёжность в циклическом режиме: ED 33 % и ограниченный ток уменьшают тепловую усталость обмоток.
• Компактность и простота монтажа: быстросъёмный разъём и винтовые клеммы ускоряют обслуживание на объекте.
• Снижение помех: встроенный противопомеховый фильтр минимизирует влияние на электронные контроллеры автоматики.
• Контролируемая энергия искры: баланс напряжения и тока оптимизирован для длительного ресурса электродов.
• Соответствие отраслевым практикам: документированная конструкция и паспорт облегчают интеграцию в сертификационные комплекты.

Экспертное заключение

По совокупности параметров модель Brahma TCD2FAV 15930023 подходит для задач автоматического искрового поджига в бытовых и малых промышленных горелочных установках с циклическим режимом работы. При проектировании систем необходимо учитывать ED 33 % и отсутствие защиты корпуса (IP 00): для длительной непрерывной эксплуатации или агрессивных условий требуется дополнительная термозащита и негерметичный корпус. Практическое соответствие параметров 22 кВ / 48 мА / 35 Вт делает устройство совместимым с большинством схем розжига при условии соблюдения правил монтажа высоковольтной проводки и габаритных ограничений.
