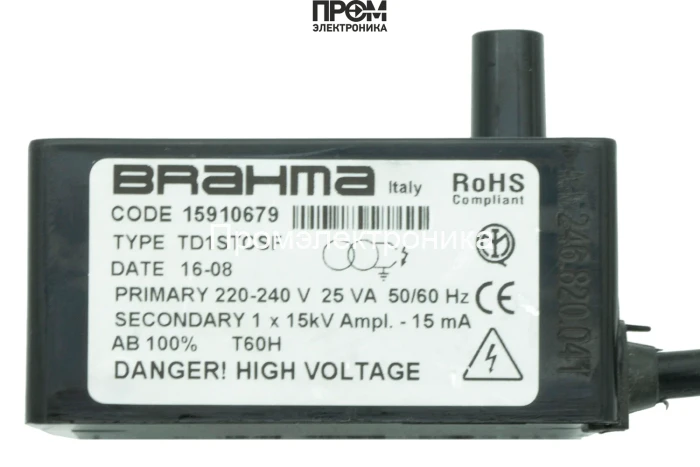

Трансформатор розжига Brahma TD1STCSF 15910679

Трансформатор розжига Brahma TD1STCSF 15910679 — назначение и область применения

Данный документ описывает технические характеристики и эксплуатационные свойства трансформатора розжига Brahma TD1STCSF 15910679. Это электромагнитное устройство класса трансформатор поджига, предназначенное для формирования высокого напряжения импульса розжига в системах подачи газа и горелочных агрегатах. Применяется в стационарных и модульных котельных, промышленных горелках, отопительных блоках и сервисных сборках, где требуется поддержка согласованной электрической искры для инициирования горения.

Конструктивные особенности и принцип работы

В основе конструкции — низковольтная обмотка питания и высоковольтная обмотка для формирования импульса розжига. При подаче сети 220–240 В, 50–60 Гц через первичную обмотку возникает переменный ток, который через ферритный или стальной сердечник передаёт энергию вторичной обмотке, обеспечивающей выходное напряжение порядка 15 кВ. Наличие экранирующих и изоляционных прокладок снижает паразитные ёмкости и утечки тока, что критично для стабильности импульса.

Трансформатор реализован как устройство с номинальной потребляемой мощностью 25 ВА и выходным током розжига 15 мА, что указывает на рассчитанную энергию импульса, достаточную для образования искрового промежутка при стандартных зазорах и электрических нагружениях свечей поджига. Продолжительность рабочей нагрузки заявлена как ED(DU) 100%, что означает возможность непрерывной эксплуатации без периодов обязательного простоя при соответствующем температурном режиме и соблюдении теплового баланса.

Габариты 7.3x7x3.5 см и масса 0.36 кг указывают на компактную трансформаторную сборку с интегрированными крепежными точками и выводами. Выводы выполнены в виде штекерных разъёмов диаметром 4 мм, обеспечивающих совместимость с типовыми кабелями поджига, а длина питающего кабеля 350 мм даёт запас для прокладки в ограниченном пространстве монтажной ниши. Класс пылевлагозащиты указан как IP 00, следовательно устройство не рассчитано на эксплуатацию во влажной или запылённой среде без дополнительной защиты и корпуса.

Ключевые технические характеристики

• Напряжение питания 220–240 В, 50–60 Гц: обеспечивает совместимость с промышленной и бытовой сетью, даёт стабильность первичного тока и предсказуемость индукционного преобразования.
• Напряжение поджига 15 кВ: достаточное для формирования надёжной искры при стандартных зазорах электродов; влияет на максимальное рабочее расстояние и устойчивость к загрязнениям изоляции.
• Ток поджига 15 мА: определяет энергию импульса (энергия ≈ напряжение×ток×время импульса) и влияет на вероятность и стабильность воспламенения при различных давлениях и составах газа.
• Потребляемая мощность 25 ВА: указывает на тепловую нагрузку обмоток и требования к отводу тепла в корпусе; позволяет оценить совместимость с источниками питания в сборке.
• ED(DU) 100%: отсутствие циклического ограничения работы позволяет использовать трансформатор в режимах длительного горения и частых последовательных поджигов, при соблюдении температурных границ.
• Габариты 7.3×7×3.5 см и вес 0.36 кг: компактность упрощает интеграцию в ограниченные монтажные пространства и снижает инерцию теплового накопления.
• Штекерные разъёмы 4 мм и длина кабеля 350 мм: обеспечивают простоту подключения и заменяемость в полевых условиях, минимизируют контактные потери.
• Класс защиты IP 00: требует дополнительной герметизации в агрессивных средах и исключает применение без наружного корпуса в зонах повышенной влажности.

Сценарии эксплуатации и преимущества

Как работает устройство в типичном сценарии? При вызове поджига блок управления формирует командный сигнал на первичную цепь трансформатора. Переходная характеристика первичной обмотки и индуктивность сердечника формируют импульсную форму высокого напряжения на вторичной обмотке, которая передаётся через штекер и кабель к электродам поджига. Искра возникает при локальном пробое межэлектродного пространства, инициируя воспламенение газо-воздушной смеси.

Практические кейсы:

• Станции теплопроизводительности средней мощности, где требуется частый автоматический поджиг при смене нагрузок.
• Ремонтные комплекты горелок с необходимостью быстрой замены узла розжига без изменения коммутации.
• Модульные котельные с непосредственной установкой трансформатора внутри защитного кожуха и подключением через стандартные штекеры.

• Инженерная предсказуемость: параметры напряжения и тока позволяют рассчитать энергию импульса и выбрать подходящие зазоры и длину кабеля.
• Компактность: упрощает интеграцию в ограниченные монтажные отсеки и снижает требования к модификации корпуса.
• Совместимость: стандартизированные штекерные разъёмы и сетевое напряжение соответствуют типовым проектным решениям для горелочных систем.
• Рабочий режим 100% ED: подходит для непрерывных процессов при обеспечении адекватного отвода тепла.

Экспертное заключение

Трансформатор розжига Brahma TD1STCSF 15910679 представляет собой типовое инженерное решение для систем автоматического поджига в газовых горелках. При заданных параметрах 15 кВ, 15 мА, 25 ВА, 220–240 В устройство обеспечивает предсказуемую энергию импульса и совместимо с промышленными схемами управления. Ограничение по классу IP 00 требует проектного учёта в части защиты от влаги и пыли. Рекомендуется применение в стационарных установках и в сборках с предусмотренной термической развязкой для обеспечения долговременной работы и соблюдения заявленного режима ED.
