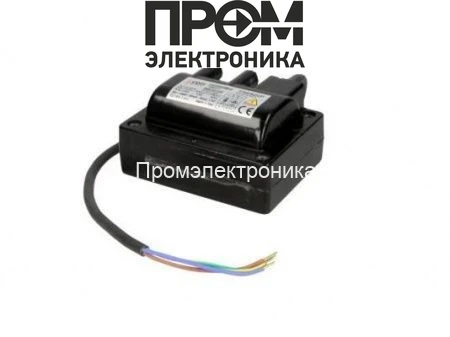

Трансформатор розжига Cofi TRE820P/3

Трансформатор розжига Cofi TRE820P/3 — назначение и область применения

Модуль Трансформатор розжига Cofi TRE820P/3 — это специализированное устройство класса трансформаторов поджига для горелочных установок промышленных котлов. Его основная функция — формирование высоковольтного импульса для инициирования электрического разряда в камере сгорания, обеспечивая устойчивое поджигание топлива при стандартном питании сети 230 В. Применяется в системах газовых и жидкотопливных горелок, где критичны повторяемость искрообразования, стабильность напряжения поджига и совместимость с высокоэнергетическими искровыми электродами.

Конструктивные особенности и принцип работы

Как работает трансформатор: при подводе сетевого напряжения первичная обмотка преобразует энергию в высоковольтный импульс на вторичной обмотке за счёт соотношения витков и магнитной проницаемости сердечника. В TRE820P/3 используется классическая архитектура с железосиликоновым или ферритовым сердечником и высоковольтной обмоткой, рассчитанной на номинальное выходное напряжение 8 кВ. Разряд формируется путём создания локального электрического поля между электродами, при превышении диэлектрической прочности среды происходит пробой и возникает искра.

Важные элементы конструкции: изоляция вторичной обмотки с расчётом на коронный разряд, высоковольтные выводы с диаметром контактов Ø4 мм, экранирование для минимизации утечек и помех, а также теплоотводные элементы, обеспечивающие работоспособность при цикле нагрузки ED 19 %. Трансформатор рассчитан на ток питания первичной обмотки 0,9 А и обеспечивает ток поджига 20 мА, что определяет энергию одного импульса и способность пробить воздушный зазор заданной длины.

Ключевые технические характеристики

• Выходное напряжение 8 кВ: обеспечивает требуемое электрическое поле для пробоя в типичных горелочных камерах; влияет на максимальную длину зазора между электродами и на чувствительность к внешней влажности и загрязнению.
• Ток поджига 20 мА: определяет энергию импульса (E≈U·I·t) и устойчивость поджига при изменении сопротивления искрового промежутка; важен для формирования стабильной плазмы в момент зажигания.
• Сетевой ток 0,9 А при 230 В: влияет на тепловыделение в первичной обмотке и требования к предохранителям/проводке в шкафу управления.
• Длина кабеля питания 520 мм: упрощает монтаж в компактных корпусах горелки, но требует контроля наводок и экранирования для минимизации помех на платах управления.
• Класс пылевлагозащиты IP00: означает отсутствие дополнительной герметизации; монтаж возможен только в защищённых отсеке или шкафу управления с классом защиты не ниже требуемого.
• Продолжительность работы ED 19 %: указывает на допустимый рабочий цикл (например 19 с на 100 с), что ограничивает длительные циклы розжига и требует управления временем включения для предотвращения перегрева.
• Штекерные разъёмы Ø4 мм: стандартизированный интерфейс для высоковольтных кабелей, обеспечивающий надёжный контакт и простоту замены в полевых условиях.

Сценарии эксплуатации и преимущества

Для чего нужен: трансформатор применяют в автоматизированных системах розжига котлов, где требуется повторяемый и контролируемый высоковольтный импульс. Как работает в сценариях: при каждом цикле запуска плата управления посылает сигнал на первичную обмотку, формируя серийность импульсов для инициирования поджига до стабильного горения.

• Интеграция в шкафы управления газовых и мазутных горелок благодаря стандартному напряжению питания и форм-фактору.
• Прогнозируемая тепловая нагрузка при ED 19 % позволяет рассчитать интервалы работы и времени охлаждения для длительной надёжности.
• Упрощённое обслуживание за счёт стандартизированных высоковольтных разъёмов и доступности запасных модулей.
• Соответствие отраслевым стандартам по изоляции и электромагнитной совместимости при правильной установке и экранировании.

Экспертное заключение

Модель Cofi TRE820P/3 подходит для задач с цикличной нагрузкой розжига, где критичны повторяемость импульсов и строгий контроль теплового режима. При расчёте систем рекомендуется учитывать ED 19 % и требования по защите корпуса (IP00) — установка в защищённом отсеке и соблюдение правил экранирования обеспечат ожидаемую эксплуатационную надёжность.
