Трансформатор розжига Brahma TSC1

Трансформатор розжига Brahma TSC1 — назначение и техническая классификация

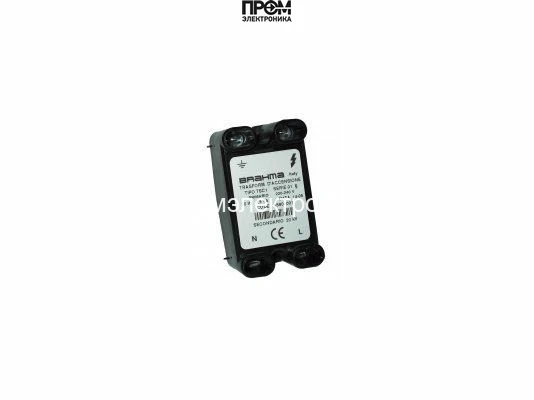

Трансформатор розжига Brahma TSC1 — электромагнитный источник высокого напряжения стационарного типа, предназначенный для формирования искрового поджига в промышленных и бытовых горелочных системах. Класс устройства относится к периферии топочных узлов и систем управления горением; основная функция — обеспечение стабильного высоковольтного разряда для инициации пламени.

Конструктивные особенности и принцип работы

По конструктивной архитектуре TSC1 представляет собой силовой трансформатор с разделёнными первичной и вторичной обмотками, выполненными на общем магнитопроводе с требуемой индуктивностью для генерации высоковольтной вторичной составляющей. Входное питание с номинальным уровнем 220 В подается на первичную обмотку; через неё протекает переменный ток, подлежащий коммутации и фильтрации в составе цепи питания горелки.

Принцип получения искрового напряжения основан на трансформаторном повышении напряжения: соотношение витков первичной и вторичной обмоток задаёт коэффициент трансформации, обеспечивающий выход до 20 кВ. Изоляция вторичной обмотки и конструктивная развязка обеспечены материалами с необходимым классом электрической прочности и тепловой стойкости. Для снижения паразитных емкостных утечек используются экранирующие слои и корректирующие емкости, минимизирующие влияние на форму импульса.

Электрические потери связаны с активными потерями в меди и магнитными потерями в сердечнике; заявленная мощность 7.5 Вт указывает на то, что устройство рассчитано на короткие импульсные или прерывистые режимы высоковольтной работы с низкой средней мощностью, но с возможностью непрерывного включения при условии соблюдения теплового баланса и ограничений по температуре окружающей среды.

Ключевые технические характеристики

• Номинальное питание 220 В: совместимость с сетями переменного тока общего промышленного уровня; влияет на требования к предохранителям и цепям защиты от перегрузки.
• Мощность 7.5 Вт: определяет тепловой режим и допустимую длительность работы при постоянном подключении; при 100% ED необходимо обеспечение отвода тепла в монтажной зоне.
• Напряжение поджига до 20 кВ: обеспечивает достаточную пробойную способность для преодоления зазора электродов и образования устойчивого искрового разряда в типичных камерах сгорания; влияет на габариты зазора и требования к изоляции.
• Продолжительность работы ED 100%: означает конструкцию, допускающую непрерывный режим эксплуатации при соблюдении температурных ограничений; требует проверки теплового режима в конкретной установке.
• Класс защиты IP20: защита от предметов размером более 12 мм, отсутствие защиты от струй воды — монтаж в закрытых помещениях или в защищённых от влажности отсеках обязателен.
• Длина кабеля питания 1000 мм: даёт монтажную гибкость, но при необходимости более длинного подключения следует учитывать падение напряжения и помехоустойчивость сигнальных линий.
• Масса 0.8 кг: облегчает интеграцию в компактные модули управления; вес указывает на использование лёгких магнитных материалов и минимального объёма обмоточной меди.
• Страна изготовления — Италия, производитель Brahma: соответствует отраслевым стандартам качества и требованиям к совместимости с европейскими горелочными системами.

Сценарии эксплуатации и преимущества

Для чего нужен трансформатор розжига и как он работает в системе: в цикле запуска горелки трансформатор формирует высоковольтный импульс для пробойного зазора, инициируя ионизацию газовой смеси и образование устойчивого пламени. В установках с модулируемой подачей топлива трансформатор используется в повторно-импульсном режиме для поддержания стабильного старта при изменении давления и состава топлива.

• Интеграция в промышленные горелки: подходит для модулей, где требуется надёжный искровой поджиг с повторной частотой импульсов до уровней, определяемых управляющей электроникой.
• Эксплуатация в котельных и тепловых пунктах: обеспечивает инициирование горения при изменении параметров сети и вариативных условиях подачи воздуха.
• Простота монтажа: заводская длина кабеля и компактный вес упрощают замену без изменения корпуса горелки.
• Тепловой и электрический расчёт: для длительной работы требуется учёт рассеивания 7.5 Вт в условиях ограниченной конвекции; рекомендуется контролировать температуру окружающей среды и избегать воздействия влаги.

Экспертное заключение

Трансформатор розжига Brahma TSC1 подходит для задач, где требуется стабильное высоковольтное возбуждение при номинальном питании 220 В, ограниченной средней мощности и непрерывной доступности (ED 100%). Рекомендуется для встроенных горелочных узлов в закрытых монтажных отсеках с контролируемым климатом. При проектировании системы учитывайте требования по изоляции до 20 кВ, тепловому отводу 7.5 Вт и степенью защиты IP20. Для условий повышенной влажности или наружной установки требуется дополнительная защита и соблюдение заземления и помехоподавления.
