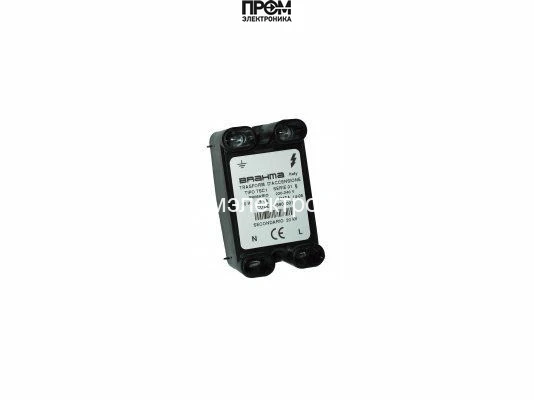

Трансформатор розжига Brahma TSC1 110 В

ТрансформаторрозжигаBrahmaTSC1110В —назначениеиобластьприменения

Трансформаторрозжига Brahma TSC1 110 В — это электромеханический модуль серии поджига горелочных установок, рассчитанный на интеграцию в промышленные и коммерческие горелочные блоки. Устройство обеспечивает формирование импульсного высокого напряжения для инициации электрического разряда в свечах поджига и рассчитано на питание от сети 110 В. Класс применения — стационарные теплоэнергетические системы, газовые и дизельные горелки, модульное обслуживание котлов и камер сгорания.

Конструктивныеособеннoстиипринципработы

Конструкция трансформатора основана на индуктивном преобразовании с ферритовым или ламинированным магнитопроводом и вторичным формирователем высокого напряжения. На первичной стороне расположен намоточный блок, оптимизированный для работы при 110 В переменного питания; вторичная обмотка выполнена многослойной с увеличенным числом витков для получения импульсного напряжения порядка 20 кВ на выходе поджига.

Принцип действия — преобразование низковольтного переменного сигнала в короткие высоковольтные импульсы через коммутационный элемент или механический разрядный узел. В типовом включении первичная обмотка формирует магнитный поток в сердечнике; при быстром переключении тока на первичной стороне индуцируется высокое вторичное напряжение. Для ограничения энергии и защиты используется мощностный резистивный или RC-пассив, обеспечивающий контролируемую форму фронтов и снижение вероятности преждевременного пробоя изоляции. Наличие спецификации ED 100% указывает на конструктивные решения в части теплоотвода и допустимой непрерывной эксплуатационной нагрузки — намоточные материалы и компаунды рассчитаны на продолжительную эксплуатацию без перегрева при номинальном режиме.

Ключевыетехническиехарактеристики

• Напряжение питания 110 В: стандарт промышленного сектора; обеспечивает совместимость с большинством контроллеров горелок и панелей управления.
• Мощность 4 Вт: низкое энергопотребление уменьшает тепловую нагрузку на корпус и позволяет использовать трансформатор при ограниченных ресурсах питания; влияет на длительность и амплитуду выдаваемых импульсов.
• Напряжение поджига 20 кВ: достаточно для формирования стабильного электрического разряда на зазорах свечей поджига при стандартных характеристиках газовой смеси и геометрии сопла; критично для преодоления пробойного напряжения в условиях повышенной влажности или загрязнения электродов.
• Продолжительность работы ED 100%: означает конструктивную возможность непрерывной работы без циклических ограничений; указывает на применение термостойких изоляционных материалов и эффективного отвода тепла.
• Класс пылевлагозащиты IP20: устройство защищено от проникновения крупных предметов, но не возмещает защиту от струй воды; требует установки в защищённом кожухе или монтажной коробке в зонах с повышенной влажностью.
• Длина кабеля электропитания 1000 мм: обеспечивает гибкость монтажа в типичных конфигурациях горелочного отсека, минимизирует необходимость в дополнительных удлинителях при стандартной компоновке.
• Масса 0.8 кг: компактность и низкая инерция теплового контура упрощают интеграцию в ограниченные монтажные ниши.

Сценарииэксплуатацииипреимущества

Практические кейсы применения включают модульную замену в сервоприводных горелках при сервисном обслуживании, модернизацию систем поджига в котельных и резервирование элементов поджига в аварийных контурах. В сценариях частого включения/выключения важна стабильность амплитуды импульсов и повторяемость фронта, что обеспечивает надёжную инициацию воспламенения при переменных условиях подачи топлива.

• Совместимость с контроллерами 110 В: упрощает замену без перенастройки панели управления.
• Низкое энергопотребление: уменьшает тепловую деградацию и увеличивает ресурс изоляции.
• Непрерывный режим ED100%: подходит для длительных циклов работы в промышленном режиме.
• Высокое вторичное напряжение: снижает чувствительность поджига к загрязнению электродов и повышенной влажности.
• Компактность и масса: облегчает монтаж в ограниченном пространстве и уменьшает механические нагрузки на крепления.

Экспертноезаключение

С точки зрения инженерии, трансформатор розжига Brahma TSC1 110 В представляет собой типовой индукторный преобразователь с характеристиками, ориентированными на стационарное применение: 20 кВ вторичного напряжения, ED 100% и мощность 4 Вт делают его подходящим для систем, где критична повторяемость и стабильность импульса поджига при длительных циклах работы. Ограничение по IP20 требует преднамеренного выбора корпуса и места установки в условиях повышенной запылённости или влаги. В задачах замены и обслуживания горелочных модулей устройство обеспечивает предсказуемую электрическую характеристику и совместимость с промышленными контроллерами 110 В.
