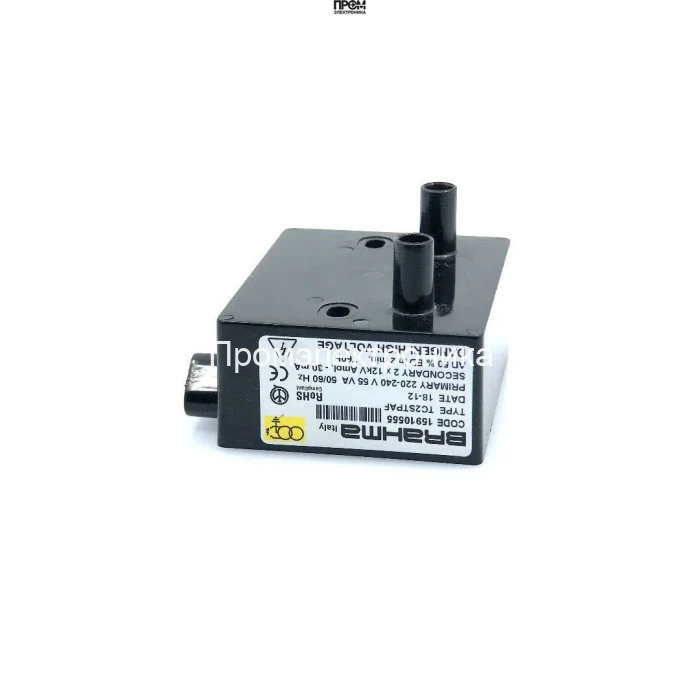

Трансформатор розжига Brahma TC2STPAF 15910555

Трансформатор розжига Brahma TC2STPAF 15910555 — назначение и область применения

Данный узел представляет собой промышленный трансформатор розжига класса для моно- и мультиэлектродных горелочных систем. Устройство предназначено для формирования высоковольтных импульсов поджига топлива в газовых и жидкотопливных горелках в бытовых, коммерческих и промышленных тепловых установках. Основная функция — создаёт устойчивое напряжение пробоя на электродах поджига для инициирования искрового разряда и запуска горения.

Конструктивные особенности и принцип работы

В основе конструкции — электронный блок генерации высокого напряжения с инверторной архитектурой и силовой трансформатор высокого напряжения на вторичной стороне. Питающая сеть 220–240 В через фильтрацию и цепь ограничения поступает на силовой мост, формирующий высокочастотные переключения. Высокочастотный режим снижает габариты магнитопровода и уменьшает потери на нагрев по сравнению с классическими низкочастотными трансформаторами.

Вторичная цепь выдаёт два выхода высокого напряжения 2×12 кВ, каждый из которых ограничен по току до 30 мА. Энергия одиночного импульса определяется интегралом тока по времени и эквивалентной ёмкостью линии поджига; при фиксированном напряжении повышение короткозамкнутого тока уменьшает энергию одиночной искры из‑за защиты от перегрузки. За счёт быстрого фронта напряжения обеспечивается надёжный пробой газовой прослойки в диапазоне расстояний между электродами, согласованных с характеристиками разрывов по закону Паскена: при 12 кВ характерный безопасный зазор для надёжного пробоя воздуха порядка нескольких миллиметров (~4 мм при 3·10^6 В/м).

Электрозащитные меры включают схему отключения при коротком замыкании вторичной цепи и тепловую/электрическую изоляцию высоковольтных обмоток. Качество изоляции и параметры материалов определяют допустимый рабочий цикл — ED 50% — то есть трансформатор рассчитан на импульсную, а не непрерывную эксплуатацию. Конструкция допускает установку EMC‑фильтра для уменьшения радиочастотных помех и соблюдения требований электромагнитной совместимости в системах управления котельным оборудованием.

Ключевые технические характеристики

• Напряжение поджига 2×12 кВ: обеспечивает необходимое электрическое поле для пробоя газового промежутка при стандартных зазорах электродов; критично для инициирования стабильного искрового разряда.
• Ток поджига 30 мА: лимитирует энергию искрового импульса, снижая риск повреждения электродов и снижая тепловую нагрузку на вторичную цепь при коротком замыкании.
• Потребляемая мощность 55 ВА: определяет номинальную нагрузку на первичную сеть; при 230 В это ~0,24 А, что важно при проектировании питания и резервирования цепей управления.
• ED 50%: указывает импульсный режим эксплуатации — допустимый цикл включения/выключения. Для длительной непрерывной работы требуется расчёт теплоотвода и снижение средней мощности.
• Класс пылевлагозащиты IP00: трансформатор не имеет герметичной внешней защиты, требует установки в защитном кожухе или в сухом помещении с контролем пыли и конденсата.
• Штекерные разъёмы 4 мм: упрощают монтаж кабелей поджига и обеспечивают воспроизводимую электрическую ёмкость и индуктивность линии, что влияет на форму импульса и энергию разряда.
• Габариты 8.6×8.1×5.4 см и масса 0.42 кг: компактный профиль позволяет интеграцию в ограниченные пространства горелочных головок и шкафов автоматики.

Сценарии эксплуатации и преимущества

Типичные сценарии: запуск атмосферных и наддувных газовых горелок, розжиг форсуночных систем жидкотопливных горелок, интеграция в котельные блоки с автоматикой управления подачей топлива. Встроенные схемы защиты и ограниченные токовые характеристики делают трансформатор пригодным для систем с короткими циклическими розыгрышами и требовательными к электробезопасности.

• Компактная интеграция: позволяет устанавливать устройство в модулях автоматики и на горелочных головках с минимальной реактивной нагрузкой на систему.
• Снижение электромагнитных помех: возможность установки EMC‑фильтра уменьшает влияние на измерительную и управляющую электронику.
• Повышенная безопасность: ограничение вторичного тока и защита от короткого замыкания минимизируют риски повреждения оборудования при неисправностях электродов.
• Предсказуемая термоэлектрическая нагрузка: заявленный ED упрощает расчёт теплового режима и выбор теплоотвода при интеграции в агрегат.

Экспертное заключение

Трансформатор розжига Brahma TC2STPAF 15910555 предназначен для импульсного формирования высокого напряжения в системах розжига. Он подходит для задач с циклическим режимом работы, где важна компактность, предсказуемая энергия разряда и защита от короткого замыкания. При проектировании системы необходимо учитывать IP00 и обеспечить защитный кожух, предусмотреть корректную разводку штатных кабелей 4 мм и учитывать тепловой режим согласно ED 50%. Для соответствия требованиям EMC рекомендуется применять внешнюю фильтрацию и экранирование кабелей поджига.
