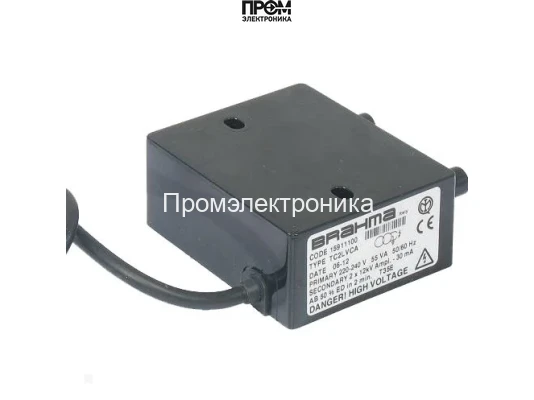

Трансформатор розжига Brahma 15911108

Трансформатор розжига Brahma 15911108 — техническое наименование и назначение

Трансформатор розжига Brahma 15911108 — это компактный электромеханически-электронный модуль для генерации импульсного высокого напряжения, предназначенный для инициации горения в газовых и жидкотопливных горелках. Основная область применения — системы поджига тепловых агрегатов в бытовых и промышленных котлах, где требуется стабильный импульсный источник для образования искрового разряда. Основная функция — генерация 12 кВ при токе поджига 55 мА с обеспечением надежного воспламенения топливно-воздушной смеси.

Конструктивные особенности и принцип работы

Устройство реализовано на основе ферритного сердечника и импульсной электронной схемы, залитой эпоксидной компаундной массой для повышения стойкости к вибрации и виброудару. Входной тракт рассчитан на сеть 220–240 В, 50/60 Гц с типовым потреблением порядка 55 Вт. Преобразование сетевого переменного напряжения в высокое импульсное реализовано через намагничивание ферритового сердечника и последовательное переключение первичной обмотки электронным драйвером.

Высоковольтная часть формирует импульсное напряжение 12 кВ, подаваемое на два выходных электрода через резьбовые высоковольтные клеммы. Наличие двух выходов позволяет организовать идентичные каналы розжига или резервирование. Встроенный варистор обеспечивает ограничение перенапряжений по входу и снижает пиковые перенапряжения, возникающие при коммутации, однако отсутствие ЭМС-фильтра означает, что устройство не подавляет низкочастотные радиопомехи в линиях питания.

Схема рассчитана на прерывистую эксплуатацию с коэффициентом нагрузки 50 % при цикле 2 мин, что типично для устройств розжига: продолжительные включения приведут к перегреву обмоток и снижению ресурса. Корпус обеспечивает защиту от механических воздействий и тепловую стойкость, но классификация IP 00 указывает на отсутствие защиты от проникновения пыли и влаги, поэтому монтаж обязателен в условии защищённой оболочки или внутри шкафа горелочного узла.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: достаточная амплитуда для формирования устойчивого искрового разряда в стандартных зазорах электрода до нескольких миллиметров; влияет на надежность розжига при низком давлении газа.
• Ток поджига 55 мА: определяет энергию фронта импульса и время формирования искры; при большей емкости проводки и сопротивлении зазора требуется учитывать падение напряжения по кабелю.
• Питание 220–240 В, 50/60 Гц и мощность 55 Вт: совместимость с общеотраслевыми сетями питания; мощность указывает на тепловыделение и требования к вентилируемому пространству при установке.
• Прерывистая работа 50 % при 2 мин: эксплуатационный лимит длительности включенного состояния для предотвращения термической деградации магнитопровода и электронных компонентов.
• Длина кабеля питания 560 мм: обеспечивает стандартный радиус подключения; при монтаже в шкафу рекомендуется минимизировать индуктивные петли и экранировать высоковольтные трассы.
• Класс пылевлагозащиты IP 00: требует установки в закрытых корпусах; прямое воздействие влаги недопустимо.
• Габариты 8.6×3.55×7 см и вес 0.4 кг: компактность и невысокая масса упрощают интеграцию в ограниченном пространстве горелочного узла.

Сценарии эксплуатации и преимущества

Как работает устройство в реальном цикле: при команде на розжиг электронный драйвер формирует серию импульсов высокого напряжения, которые передаются на электроды. Искровой разряд ионизирует смесь в камере сгорания, создавая канал для стабильного перехода в режим горения при подаче топлива. При остановке команда прекращает формирование импульсов и варистор гасит паразитные перенапряжения.

Для чего нужен трансформатор розжига: он реализует физический переход от невоспламененной рабочей смеси к воспламененной плазме за счёт высоковольтного пробоя; критичен при низких температурах и низком давлении, когда энергию запальной искры недостаточно обеспечить альтернативными методами.

• Устойчивость к перегрузкам: варистор и прерывистый режим защищают узел при скачках напряжения.
• Простота интеграции: винтовые выводы и монтажные отверстия обеспечивают механическую совместимость с типовыми горелочными блоками.
• Высокая механическая стойкость: эпоксидная заливка снижает риск повреждения при вибрациях и тепловых циклах.
• Двухканальный выход: возможность резервирования или организации двух точек розжига.

Экспертное заключение

Модель Brahma 15911108 предназначена для применения в системах, где требуются компактный источник импульсного высокого напряжения с характеристиками 12 кВ / 55 мА, допустимым прерывистым режимом и ограниченной тепловой нагрузкой. Подходит для замены в стандартных горелочных сборках, для ретрофита котлов бытового и легкого промышленного класса при отсутствии требований к уровню ЭМС и при условии эксплуатации в защищённой от влаги среде. Не подходит для открытых наружных установок без дополнительной защиты и для непрерывных режимов работы с длительными включениями.
