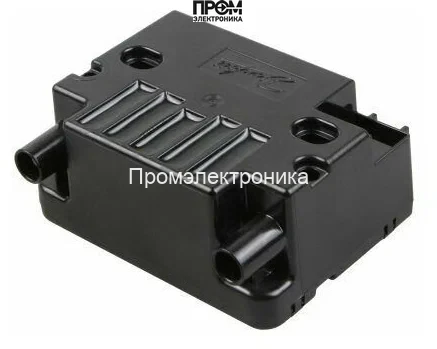

Трансформатор розжига Elco EBI4 CM 052F4034

Трансформатор розжига Elco EBI4 CM 052F4034 — назначение и область применения

Технический модуль Трансформатор розжига Elco EBI4 CM 052F4034 представляет собой высоковольтный импульсный источник для формирования электрической дуги в газовых и жидкотопливных горелочных системах. По классу это устройство предназначено для стационарных промышленных и коммерческих горелок, где требуется надежный электрический поджиг при штатной сети 230 В. Основная функция — генерация контролируемого импульса высокого напряжения (7,5 кВ) для устойчивого воспламенения топливовоздушной смеси.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме импульсного преобразователя с ферритовым трансформатором высокого напряжения и электронной управляющей платой. На входе используется сеть 230 В, 50/60 Гц, далее сигнальный узел формирует прямоугольные или узкопрофильные импульсы с требуемой амплитудой. Внутренний блок содержит первичную обмотку питания, импульсный ключ (полупроводниковый транзистор или модуль IGBT/ MOSFET в зависимости от исполнения) и вторичную высоковольтную обмотку с высоким коэффициентом трансформации, обеспечивающим 7,5 кВ на выходе при токе поджига порядка 30 мА.

Электромагнитная совместимость (EMC) достигается экранированием и фильтрацией входной линии, а также правильной развязкой вторичной обмотки. Корпус из ударопрочного пластика выполняет роль механической защиты и частичного электрического экрана; класс пылевлагозащиты указан как IP40. Два выходных контакта и штекерные разъемы стандартизированы под кабели поджига 4 мм, что упрощает интеграцию в горелочные блоки и минимизирует переходные сопротивления.

Ключевые технические характеристики

• Напряжение питания 230 В: стандартная сеть обеспечивает совместимость с промышленными контроллерами горения и позволяет минимизировать потребность в отдельных источниках питания.
• Выходное напряжение 7,5 кВ: обеспечивает достаточную электрическую прочность для возникновения и поддержания стабильной электрической дуги на электродах при типичных зазорах поджига.
• Ток поджига 30 мА: ограниченный ток снижает риск преждевременного пробоя компонентов и обеспечивает энергоэффективный поджиг, минимизируя тепловую нагрузку на электроды.
• Потребляемая мощность 60 ВА: определяет нагрузку на электросеть и размеры трансформатора питания; при проектировании блока питания необходимо учитывать коэффициенты пусковой и продолжительной нагрузки.
• Продолжительность работы ED 100%: допускает непрерывную эксплуатацию в циклах работы горелки без обязательных пауз, что критично для промышленных установок с высоким коэффициентом использования.
• Частота 50/60 Гц: обеспечивает универсальность применения в регионах с разной сетевой частотой без дополнительных преобразований.
• Длина кабеля питания 410 мм: упрощает монтаж в типовых шкафах управления; длина питания и штекерные разъемы учитываются при трассировке проводки, чтобы минимизировать наводки.
• Рабочий диапазон температур -10…+60 °C и IP40: ограничения эксплуатации учитываются при выборе монтажного места и систем вентиляции в тепловых камерах и котельных.

Сценарии эксплуатации и преимущества

Как работает в типовой схеме: контроллер горения подает команду на включение, трансформатор формирует последовательность импульсов высокого напряжения между электродами; электрическая дуга воспламеняет топливовоздушную смесь, затем управление переходит в режим горения. При повторном поджиге устройство обеспечивает стабильную последовательность импульсов без перекоммутаций внешних узлов.

• Интеграция в промышленные горелочные модули с плавной автоматикой регулирования.
• Подходит для систем с частыми циклами включения благодаря ED 100%.
• Минимизация электромагнитных помех за счет встроенной фильтрации и правильной развязки вторичной обмотки.
• Упрощенный монтаж: штекерные разъемы и стандартные кабели поджига 4 мм.
• Оперативность поджига при низком энергопотреблении (60 ВА), экономия на габаритах блока питания.

Экспертное заключение

Технически модель Elco EBI4 CM 052F4034 предназначена для задач, где требуются стабильные высоковольтные импульсы при непрерывной работе и ограниченной тепловой нагрузке. При проектировании системы поджига следует учитывать коэффициент трансформации, параметры фильтрации входа и согласование кабелей поджига для минимизации переходных потерь. Устройство целесообразно применять в коммерческих и промышленных горелках с частыми циклами включения и требованием EMC-соответствия.
