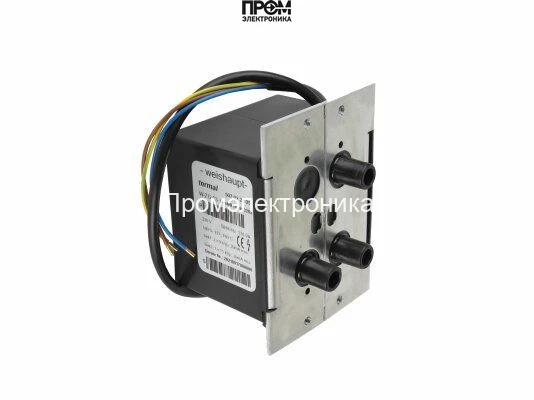

Трансформатор розжига Weishaupt W-ZG 03

Трансформатор розжига Weishaupt W-ZG 03 — назначение и область применения

Технический модуль Трансформатор розжига Weishaupt W-ZG 03 предназначен для генерации высокого напряжения и формирования электрической искры, необходимой для инициирования горения топливовоздушной смеси в горелочных устройствах. Это специализированный компонент класса высоковольтных трансформаторов поджига, применяемый в промышленном и коммунально-бытовом отопительном оборудовании, включая газовые, жидкотопливные и комбинированные горелки.

Конструктивные особенности и принцип работы

Устройство реализует классическую схему с первичной и вторичной обмоткой, где первичная рассчитана на сетевое напряжение ~230 В, а вторичная формирует импульс высокого электрического потенциала до уровня 11 кВ (номинал по характеристикам). Трансформатор работает как импульсный источник высокого напряжения: при команде управления первичная обмотка возбуждается, магнитный поток в сердечнике индуцирует вторичное напряжение, которое через высоковольтные выводы подаётся на электроды поджига.

Физика процесса: высокий потенциал создает напряжённость поля в промежутке электрод–электрод, превышающую диэлектрическую прочность среды; при пробое среды образуется электрический разряд (искровой канал) с локальной ионизацией газа и последующей передачей энергии для воспламенения смеси. Номинальный ток поджига 20 мА ограничивает энергию импульса и влияет на износ электродов и тепловую нагрузку трансформатора.

Ключевые технические характеристики

• Напряжение поджига — 11 кВ: обеспечивает стабильный пробой воздушного зазора порядка миллиметров в типичных конфигурациях электродов; влияет на максимально допустимую длину зазора и требования к изоляции.
• Ток поджига — 20 мА: ограничивает энергию импульса, снижая эрозию электродов и уменьшает тепловую мощность, которую необходимо отвести при длительной работе.
• Мощность — 110 Вт: характеризует электрические потери и требования к питающей цепи; указывает на расчётную теплоотдачу и необходимость обеспечения вентиляции при установке в замкнутых отсеках.
• Продолжительность работы ED(DU) 100%: допускает непрерывную эксплуатацию без понижения параметров, что критично для циклов с частыми поджигами и длительным удержанием горелки в обслуживаемых режимах.
• Штекерные разъёмы 4 мм: стандартизуют подключение высоковольтных свечей и упрощают монтаж, уменьшают контактные сопротивления и риск пробоев в точках соединения.
• Противопомеховый фильтр: минимизирует электромагнитные излучения на питающей линии и снижает вероятность ложных срабатываний управляющей электроники.
• Вес ~1 кг и пластиковый корпус: облегчает монтаж и уменьшает механические нагрузки на крепления; пластиковый корпус влияет на классификацию по горючести и тепловому режиму.

Сценарии эксплуатации и преимущества

Как работает в реале: при команде от блока управления трансформатор формирует серию импульсов высокого напряжения; искра возникает в точке с минимальным расстоянием между электродами, инициирует воспламенение смеси. Для чего нужен: обеспечивает надежный поджиг в условиях низкого давления газа, при пониженном коэффициенте избытка воздуха и при неполном распылении жидкого топлива.

• Применение в стационарных котельных и промышленных горелках с частыми поджигами.
• Работа в режимах с длительной нагрузкой благодаря ED 100%.
• Совместимость с модульными электродными системами через штекер 4 мм.
• Пониженный уровень ЭМИ за счёт встроенного фильтра — критичен при наличии чувствительной автоматики.

Экспертное заключение

Технически обоснован для задач, где требуются стабильные высоковольтные импульсы при ограниченном токе поджига и непрерывной эксплуатации: промышленное и коммунальное отопление, резервные и комбинированные горелочные установки. Основные ограничения задаются требованиями к изоляции, величине зазора электродов и тепловому отведению в монтажном объёме. Для проектирования системы поджига следует совместно оценивать 11 кВ, 20 мА и паспортную мощность 110 Вт с учётом длины кабелей и характеристик электродов.
