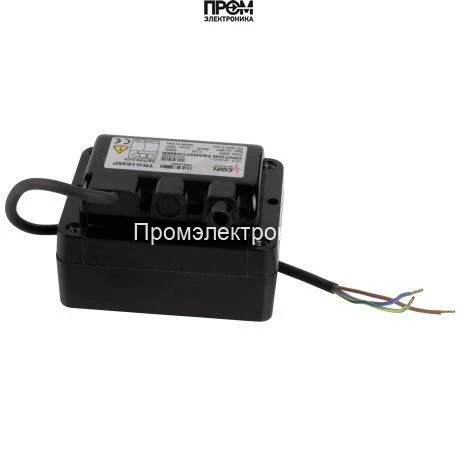

Трансформатор поджига Brahma T8/G

Трансформатор поджига Brahma T8/G — назначение и область применения

Трансформатор поджига Brahma T8/G — это стационарный модуль формирования высокого напряжения для систем газо- и жидкотопливных горелок промышленного и коммерческого назначения. Устройство относится к классу импульсных трансформаторов поджига и служит для обеспечения стабильного искрового разряда, необходимого для инициирования воспламенения топливно-воздушной смеси. Основная функция — генерация высоковольтного импульса при номинальном питании 230 В для запуска горелочного узла и обеспечения повторного зажигания в циклах работы.

Конструктивные особенности и принцип работы

По конструктивной реализации Brahma T8/G представляет собой экранированный трансформатор с первичной обмоткой, выполненной для сети переменного тока 230 В, и вторичной двойной обмоткой, формирующей два канала высокого напряжения. Вторичная схема обеспечивает выходное напряжение 2 × 6,5 кВ, что реализуется за счёт повышающей трансформации и разделения вторичной обмотки для устойчивого образования искрового промежутка на электродах горелки.

Принцип работы основан на коротких импульсах тока поджига: при подаче питания первичная обмотка намагничивает сердечник, затем через схемы управления формируется импульсный режим, в результате чего на вторичной обмотке появляется кратковременное высокое напряжение. Для обеспечения повторяемости разряда и минимизации риска пробоя изоляции реализованы защитные элементы и экранирование, снижающее паразитные емкости и наводки. Кабель питания длиной 1000 мм обеспечивает гибкость монтажа и минимизирует влияние падения напряжения на первичной стороне.

Ток поджига 35 мА и рабочий ток устройства 2,1 А определяют тепловую нагрузку и требования к системе отвода тепла. Значение ED(DU) = 33% указывает на допустимый режим включения: в среднем треть времени устройство может находиться под нагрузкой, а остальное время требуется для остывания, что важно учитывать при проектировании циклов работы горелочной установки и при выборе средств охлаждения и расположения трансформатора относительно нагревающихся узлов.

Ключевые технические характеристики

• Номинальное питание 230 В: совместимость с бытовой и промышленной сетью обеспечивает простоту интеграции без дополнительных понижающих трансформаторов.
• Выходное напряжение 2 × 6,5 кВ: формирует стабильный межэлектродный разряд даже при повышенной влажности или загрязнении свечи зажигания, снижая вероятность ложных срабатываний.
• Ток поджига 35 мА: достаточен для образования искры при стандартных зазорах и радиусах электродов, при этом ограничивает энергию разряда для предотвращения ускоренного износа.
• Рабочий ток 2,1 А: определяет энергопотребление и нагрев первичной обмотки; при длительных циклах требует учет в расчете теплового баланса шкафа управления.
• ED(DU) 33%: указывает на режим цикличности — рекомендуется проектировать окна работы горелки с учетом пауз не менее вдвое превышающих время активности для сохранения долговечности.
• Длина кабеля питания 1000 мм: позволяет разместить трансформатор на расстоянии от горелочного узла с минимальным влиянием на маршрутизацию питания.

Сценарии эксплуатации и преимущества

Как работает Brahma T8/G в реальном применении: при подаче команды от блока управления он генерирует серию импульсов высокого напряжения, которые пробивают искровой промежуток в горелке и инициируют воспламенение смеси. В повторных циклах устройство обеспечивает надежное повторное зажигание до установления стабильного пламени. Для чего нужен трансформатор поджига — он исключает нестабильность при запуске при переменных условиях подачи топлива и воздуха, компенсируя влияние загрязнений свечи и изменчивости давления в топливной магистрали.

• Интеграция в АСУ ТП: совместим с типовыми блоками управления горением по интерфейсу управления подачи питания.
• Повышенная электробезопасность: экранирование и ограничение тока поджига минимизируют риск пробоя и теплового повреждения.
• Устойчивость к внешним воздействиям: конструкция учитывает паразитные емкости и наводки, что важно в промышленных средах с высоким уровнем электромагнитного шума.
• Простота монтажа и замены: стандартные габариты и кабель-питание 1000 мм упрощают сервисное обслуживание.

Экспертное заключение

Трансформатор поджига Brahma T8/G предназначен для задач запуска и повторного зажигания газовых и жидкотопливных горелок в системах отопления и технологических печей с цикличной нагрузкой. Благодаря параметрам 2×6,5 кВ, 35 мА и режиму ED 33% он подходит для установок с периодическими запусками и средними энергетическими требованиями. При проектировании системы следует учитывать тепловой режим и цикличность использования, а также обеспечивать корректную коммутацию через соответствующие блоки управления и защиту от перенапряжений.
