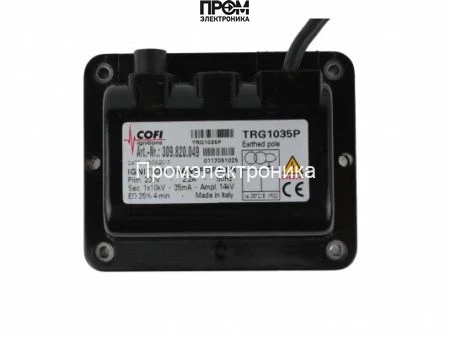

Трансформатор розжига Cofi TRG1035P

Трансформатор розжига Cofi TRG1035P — техническое наименование и назначение

Трансформатор розжига Cofi TRG1035P — это высоковольтный индукционный преобразователь с целью формирования искрового разряда. Относится к классу устройств поджига электроискрового типа и применяется в системах воспламенения топливно-воздушных смесей в промышленных горелках и вспомогательном оборудовании. Основная функция — повышение сетевого напряжения 230 В до порядка 10 кВ для создания воспламенительного разряда в условиях ограниченной энергетики управляющей цепи.

Конструктивные особенности и принцип работы

Устройство представляет собой трансформатор с изолированной первичной и вторичной обмотками, собранный в негерметичном корпусе (класс защиты IP00). На первичную обмотку подается синусоидальное или импульсное питание 230 В; через магнитопровод формируется магнитный поток, который индуцирует в вторичной цепи высокое напряжение порядка 10 кВ. Отношение витков между обмотками определяет коэффициент трансформации ≈ 43,5, что обеспечивает требуемое напряжение пробоя искрового промежутка.

Для управления динамикой разряда важны параметры вторичной цепи: индуктивность, паразитная ёмкость и внутреннее сопротивление. Наличие ограничителя тока и конструктивная инерционность обеспечивает поддержание вторичного тока на уровне 35 мА, что характерно для искровых трансформаторов — такой ток достаточен для формирования устойчивой искры при минимальном энергопотреблении и снижает риск повреждения электродов.

Первичная часть рассчитана на ток питания 2.2 А, при этом указан режим работы ED 25%, означающий прерывистую эксплуатацию с допустимой средней нагрузкой, рассчитанной на предотвращение перегрева обмоток и магнитопровода. Отсутствие пылевлагозащиты накладывает ограничения на среду монтажа: корпус требует размещения в сухих, чистых от агрессивных частиц зонах с температурным режимом, соответствующим отраслевым стандартам для подобных узлов.

Ключевые технические характеристики

• Напряжение поджига 10 кВ: обеспечивает достаточную электростатическую энергию для пробоя стандартного искрового зазора; влияет на длину и устойчивость искры при различных составах топлива.
• Ток поджига 35 мА: лимитирует энергию разряда, минимизирует эрозию электродов и тепловую нагрузку на изоляцию при повторных импульсах.
• Первичный ток 2.2 А: определяет требования к источнику питания и предохранительной аппаратуре; важно учитывать при выборе кабельной сети и плавких элементов.
• ED 25% (продолжительность работы): указывает на цикличный режим эксплуатации; для длительных циклов требуется внешнее принудительное охлаждение или снижение частоты срабатываний.
• Класс защиты IP00: исключает использование в агрессивной среде; монтаж в герметичных отсеках или под навесом обязателен для сохранения электрической изоляции.
• Габариты 8.9×8×10.8 см и вес 0.35 кг: компактная конструкция упрощает интеграцию в ограниченные пространства и уменьшает механические нагрузки при вибрации.
• Штекер Ø2.5 мм и длина кабеля питания 370 мм: обеспечивает быструю модульную замену и упрощает сервисное обслуживание без дополнительных средств монтажа.
• Страна изготовления — Италия: соответствует профильным производственным нормам и применяемым материалам изоляции.

Сценарии эксплуатации и преимущества

Как работает и для чего нужен: трансформатор используется в цепях искрового розжига газовых и жидкотопливных горелок, в тестовых стендах для проверки воспламеняемости смесей и в вспомогательных узлах автоматизации, где требуется кратковременное высоковольтное импульсное воздействие. В условиях промышленного применения типичные кейсы — поджиг основной горелки при запуске котла, синхронный розжиг нескольких камер с распределителем искры, и использование в установках с прерывистым циклом работы.

• Компактность и модульность: облегчает замену и интеграцию в существующие блоки поджига без существенных конструктивных изменений.
• Контролируемый вторичный ток: снижает риски пробоя изоляции и удлиняет ресурс электродов в условиях частых циклов запуска.
• Простота подключения: штекерный разъем Ø2.5 мм уменьшает время сервисного вмешательства и ошибки подключения на монтаже.
• Соответствие стандартной сетевой инфраструктуре: рассчитан под 230 В питания, что упрощает внедрение в типовые промышленные системы.

Экспертное заключение

Трансформатор розжига Cofi TRG1035P целесообразен в задачах с прерывистым режимом розжига, где важны компактность, предсказуемая энергия разряда и ограничение вторичного тока. Не рекомендуется для непрерывных высокочастотных циклов без дополнительного охлаждения и защитной инкапсуляции. При проектировании системы учитывайте требования по монтажу в сухом корпусе, номинальный первичный ток 2.2 А и режим ED 25%, а также эксплуатационные габариты и длину подключения.
