Трансформатор поджига L.G.B. 15995

Полное техническое наименование и назначение

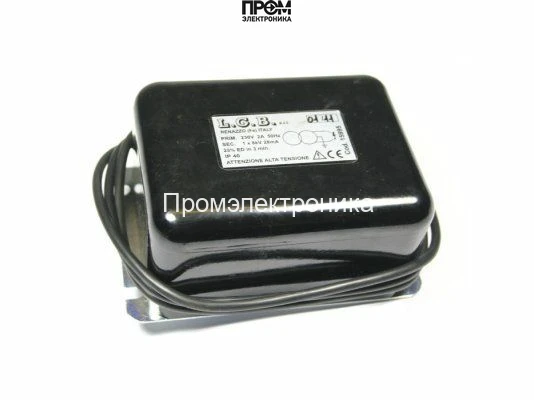

Трансформатор поджига Трансформатор поджига L.G.B. 15995 — специализированный электромеханический преобразователь сети 230 В в импульсное высокое напряжение 1x8 кВ, предназначенный для инициирования электрической искры в камерах сгорания отопительных горелок. Устройство относится к классу вспомогательного розжигового оборудования для промышленных и коммунально-бытовых котлов и горелочных устройств. Основная функция — генерация воспламеняющих импульсов повышенного напряжения для обеспечения стабильного и повторяемого розжига топливной смеси.

Конструктивные особенности и принцип работы

По конструкции трансформатор представляет собой двухобмоточный преобразователь с внешней защитной оболочкой из ударопрочного пластика и винтовыми клеммными соединениями для подключения кабеля поджига. На входе функционирует первичная обмотка, рассчитанная на питание от сети 230 В и выдерживающая ток до 2 А в режиме включения. Вторичная обмотка имеет большое число витков и рассчитана на формирование импульса высокого напряжения 1х8 кВ, необходимого для пробоя зазора электродов и образования искрового канала.

Работа в импульсном режиме с коэффициентом продолжительности включения ED 25% означает, что тепловая и магнитная нагрузка обмоток и сердечника проектирована для кратковременных циклов с последующим охлаждением. Это снижает накопление тепла в ферритовом или стальном сердечнике и продлевает ресурс при циклической работе розжига. Параметр ток поджига 30 мА определяет величину тока, протекающего через искровой промежуток в момент пробоя — этого достаточно для устойчивой и воспроизводимой ионизации канала, но при этом ограничено во избежание чрезмерного электрического и теплового воздействия на электроды.

Защита корпуса по классу IP40 защищает устройство от проникновения крупных твердых частиц и пыли, однако не обеспечивает водонепроницаемости; это важно учитывать при выборе места установки. Наличие заводского кабеля питания длиной 1400 мм и винтовой нарезки для кабеля поджига упрощает монтаж и обслуживание, а также снижает контактное сопротивление в креплении проводов.

Ключевые технические характеристики

• Напряжение поджига 1х8 кВ: формирует достаточную электрическую интенсивность поля для пробоя типичных искровых зазоров в горелочных камерах, влияет на длину искрового промежутка и минимальную энергию зажигания.
• Ток поджига 30 мА: ограничивает энергию разряда, снижая эрозию электродов и термическую нагрузку на систему розжига при сохранении надёжного воспламенения.
• Сила тока первичной цепи 2 А: определяет параметры предохранительной и коммутационной аппаратуры в цепи питания трансформатора, влияет на выбор предохранителей и контакторов.
• Продолжительность работы ED 25%: указывает на циклический режим эксплуатации — допустимы кратковременные включения с промежутками охлаждения; непрерывная эксплуатация без дополнительного отвода тепла не рекомендована.
• Класс защиты IP40: допускает установку в защищённых от влаги помещениях; для наружных или влажных зон требуется дополнительная герметизация или размещение в боксе с более высоким классом защиты.
• Длина кабеля питания 1400 мм: обеспечивает стандартный запас длины для монтажа в большинстве типовых схем прокладки внутри котельных блоков.

Сценарии эксплуатации и преимущества

Технические сценарии включают одиночное и повторяемое воспламенение газовых, дизельных и мазутных горелок в системах отопления, а также использование в пилотных горелках и автоматических модулях розжига котельных установок. Устройство применимо в производственных помещениях, котельных малой мощности и обслуживаемых машинных отделениях, где требуется циклический розжиг без длительной работы трансформатора.

• Совместимость с типовыми горелочными схемами: использует стандартные напряжение и токи, что упрощает интеграцию в существующие панели управления.
• Устойчивая искра при 1х8 кВ: обеспечивает воспламенение при вариациях давления и состава смеси в пределах рабочих допусков горелки.
• Циклическая термостойкость ED 25%: снижает риск перегрева при прерывистой эксплуатации и повышает долговечность при корректной установке.
• Простота монтажа: заводской кабель 1400 мм и винтовые клеммы уменьшают время установки и вероятность ошибок при подключении.
• Ограниченный ток поджига: уменьшает износ электродов и снижает энергопотребление при каждом цикле розжига.

Экспертное заключение

Трансформатор поджига L.G.B. 15995 предназначен для циклического розжига отопительных горелок средней мощности. Техническая конфигурация — 1х8 кВ, 30 мА, ED 25% — делает его подходящим для систем, где требуется воспламенение с контролем энергоимпульса и ограничением термического воздействия. При проектировании системы розжига необходимо учитывать класс защиты IP40 и обеспечить защиту от влаги, корректный выбор коммутационной аппаратуры по току 2 А и соблюдение рекомендуемых зазоров электродов для оптимального пробоя. Модель отвечает стандартной категории трансформаторов розжига и подходит для применения в оборудовании с прерывистым режимом эксплуатации и требованием к стабильности искрового воспламенения.
