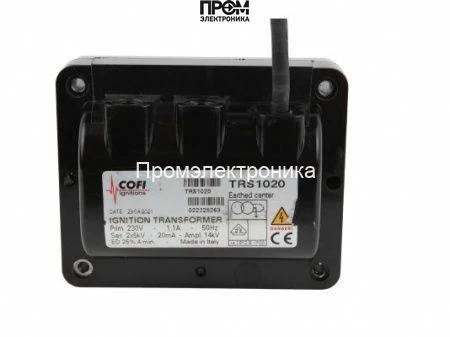

Трансформатор розжига Cofi TRS1020

Трансформатор розжига Cofi TRS1020 — назначение и область применения

Трансформатор розжига Cofi TRS1020 — это промышленный модуль высокого напряжения класса поджига горелок, предназначенный для формирования электрической искры в системах сжиженного и природного газа, жидком топливе и в комбинированных отопительных контурах. Устройство относится к классу импульсных высоковольтных трансформаторов с режимом непостоянной продолжительности включения и применяется в стационарных котлах, горелочных агрегатах и специализированном промышленном оборудовании. Основная функция — преобразование сетевого переменного напряжения в импульс высокого напряжения для инициирования электрической дуги между электродами поджига.

Конструктивные особенности и принцип работы

Механически трансформатор выполнен в корпусе из термостойкого ударопрочного пластика, что обеспечивает защиту от механических воздействий и тепловых нагрузок при непосредственном монтаже в горелочных отсеках. Внутренне устройство представляет собой последовательную комбинацию первичной обмотки на ферритовом или тонкозернистом сердечнике и вторичной высоковольтной обмотки с увеличенным числом витков, разведённых в пространстве для повышения электрической прочности изоляции.

Принцип работы базируется на законе электромагнитной индукции: при подаче на первичную обмотку переменного напряжения 230 В синхронный импульс через электронную схему или механический прерыватель формирует импульс, воспроизводимый на вторичной обмотке как высокое пиковое напряжение порядка 5 кВ. Конструкция предусматривает два выхода высокого напряжения для параллельного подключения двух электродов поджига и отдельный заземлённый полюс для обеспечения контура замыкания. Для ограничения тока и защиты от перегрузок используются внутренняя сверхбыстрая термокомпенсированная защита и гальваническая развязка элементов питания.

Класс пылевлагозащиты IP 00 указывает на отсутствие герметизации корпуса и требует установки в защищённых от аэрозолей и влаги отсеках. Режим работы ED(DU) = 25% означает периодический цикл включения, типичный для поджиговых устройств: кратковременные импульсы с последующим охлаждением, что влияет на допустимую среднюю нагрузку и тепловой режим электроизоляции.

Ключевые технические характеристики

• Входное напряжение 230 В: обеспечивает совместимость с бытовой и промышленной сетью, упрощает интеграцию в существующую схему питания через стандартные предохранители и контакторы.
• Выходное напряжение 5 кВ: достаточно для создания стабильной электрической дуги на зазорах, характерных для горелочных электродов, и обеспечивает надёжный поджиг при повышенной влажности воздуха и загрязнении электродов.
• Два выхода ВН: позволяют организовать систему двойного поджига или резервирование без дополнительного внешнего распределения, уменьшая количество коммутационных элементов.
• Ток поджига 20 мА: ограничивает энергию разряда таким образом, чтобы обеспечить воспламенение смеси при минимальном термическом воздействии на электроды и газовую смесь, снижая риск образования стойкого плазменного канала.
• Рабочий цикл 25%: определяет режим тепловой нагрузки и необходимость периодического охлаждения; при частом срабатывании требуется использование внешних времязадерживающих схем или увеличение интервалов включения.
• Масса 0,5 кг и габариты 10.7x7x8.4 см: компактная конструкция облегчает монтаж в ограниченном пространстве горелочных модулей и уменьшает инерцию теплового режима.
• Класс изоляции и высокая электрическая прочность: обеспечивает коррозионную стойкость к внутренним поверхностным утечкам и длительный ресурс при номинальных условиях эксплуатации.

Сценарии эксплуатации и преимущества

Как работает в типовом сценарии: при запуске системы управления горелкой контроллер подаёт команду на блок поджига, трансформатор формирует серию импульсов высокого напряжения через два высоковольтных вывода; искровой промежуток инициирует воспламенение топливовоздушной смеси, после чего блок управления прекращает подачу импульсов и переводит горелку в рабочий режим.

• Интеграция в котельные установки: применяется в настенных и промышленных котлах с последовательной автоматикой управления.
• Использование в агрегатах с жидким топливом: обеспечивает стабильный поджиг дизельной или мазутной смеси при переменном давлении топлива и турбулентности потока.
• Резервирование поджига: два выхода ВН упрощают схему резервирования и повышают надёжность запуска при отказе одного электрода.
• Эксплуатация при температуре 0..+60 °C: соответствует условиям большинства котельных и технических помещений без дополнительного климатического контроля.

Экспертное заключение

Трансформатор розжига Cofi TRS1020 предназначен для циклического импульсного поджига в системах средней интенсивности эксплуатации. Модель подходит для применения в горелочных узлах котлов, промышленного оборудования и комбинированных установках, где критичны компактность, стандартное питание 230 В и ограниченная продолжительность включения. При проектировании системы следует учитывать класс защищённости корпуса IP 00 и режим работы 25%, обеспечивая монтаж в сухих и вентилируемых отсеках и реализацию схемы охлаждения для повышения долговечности электроизоляции.
