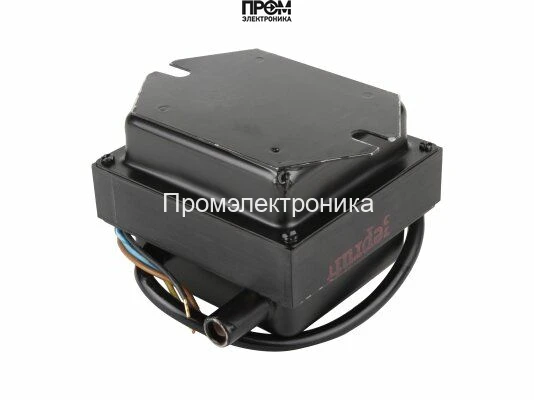

Трансформатор розжига Kromschroder TZI 8-12/100QE
TZI 8-12/100QE · артикул 84391130. Источник высокого напряжения для искрового розжига горелки. TZI предназначен для установки с защитой от прикосновения; TGI выполнен в корпусе для предусмотренных условий установки у горелки.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84391130
- Серия
- TZI
- Тип
- Трансформатор розжига
- Высокое напряжение
- 8 kV
- Выходной ток
- 12 mA at 50 Hz
- Продолжительность включения
- 100 %
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Трансформатор розжига Kromschroder TZI 8-12/100QE
TZI 8-12/100QE · артикул 84391130. Источник высокого напряжения для искрового розжига горелки. TZI предназначен для установки с защитой от прикосновения; TGI выполнен в корпусе для предусмотренных условий установки у горелки.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Трансформатор розжига |
| Высокое напряжение | 8 kV |
| Выходной ток | 12 mA at 50 Hz |
| Продолжительность включения | 100 % |
| Напряжение питания | 120 В AC |
| Исполнение для рынка | Сертифицировано в EU |
Применение и подбор
Проверьте первичное и вторичное напряжение, выходной ток, продолжительность включения ED и согласование с автоматом горелки.
Различайте электрическое исполнение и корпус: одинаковое напряжение искры не подтверждает одинаковую допустимую нагрузку и время работы.
Монтаж и ввод в работу
Высоковольтные выводы должны быть защищены от прикосновения. Кабель, заземление и схему контроля выбирают по инструкции горелки и трансформатора.
Запальный трансформатор подключается к предусмотренному выходу автомата; допускаемая продолжительность включения должна соблюдаться.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| TZI | Трансформатор для установки в защищённом корпусе. |
| TGI | Трансформатор в собственном корпусе. |
| ED менее 100 % / 100 % | Разные ограничения продолжительности включения. |
FAQ по выбору и эксплуатации
Можно ли заменить трансформатор только по напряжению питания?
Нужны также вторичное напряжение, ток, ED, число выводов, кабель и схема заземления.
Подходит ли исполнение с ED менее 100 % для постоянного включения?
Нет. Ограничение ED задаёт допустимую долю времени включения и учитывается в программе розжига.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- TZI, TGI (RU) — стр. 2.
- TZI, TGI (EN) — стр. 17.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder TZI 8-12/100QE: техническое описание
Kromschroder TZI 8-12/100QE — трансформатор розжига. Трансформатор преобразует сетевое напряжение в высокое напряжение для формирования искры на электроде розжига. Он не выполняет контроль пламени.
Выходная и нагрузочная часть: напряжение розжига — 8 кВ; выходной ток — 12 мА при 50 Гц; продолжительность включения — 100 %. Эти параметры определяют режим искрообразования и допустимую длительность работы.
Для подключения первичной цепи подтверждено: напряжение питания — 120 В AC; исполнение для рынка — сертифицировано в EU. Питание и исполнение должны соответствовать электрической схеме установки.
При замене сверяют питание, выходное напряжение и ток, продолжительность включения, число выходов, тип высоковольтного соединения и монтаж.
Для заказа и проверки исполнения используют восьмизначный артикул 84391130 и полное обозначение TZI 8-12/100QE. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения TZI 8-12/100QE
| Код в обозначении | Параметр | Значение |
|---|---|---|
| TZI | Тип | Трансформатор розжига |
| 8 | Высокое напряжение | 8 kV |
| -12 | Выходной ток | 12 mA at 50 Hz |
| /100 | Продолжительность включения | 100 % |
| Q | Напряжение питания | 120 В AC |
| E | Исполнение для рынка | Сертифицировано в EU |
Характеристики
- Наименование
- Трансформатор розжига Kromschroder TZI 8-12/100QE
- Артикул на сайте
- 84391130
- Артикул производителя
- 84391130
- Серия
- TZI
- Тип
- Трансформатор розжига
- Высокое напряжение
- 8 kV
- Выходной ток
- 12 mA at 50 Hz
- Продолжительность включения
- 100 %
- Напряжение питания
- 120 В AC
- Исполнение для рынка
- Сертифицировано в EU
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | TZI 8-12/100QE84391130 | TZI 5-15/100WE84391150 | TZI 8-12/100QT84391131 |
|---|---|---|---|
| Высокое напряжение | 8 kV | 5 kV | 8 kV |
| Выходной ток | 12 mA at 50 Hz | 15 mA at 50 Hz | 12 mA at 50 Hz |
| Напряжение питания | 120 В AC | 230 В AC | 120 В AC |
| Исполнение для рынка | Сертифицировано в EU | Сертифицировано в EU | Не подтверждено |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
