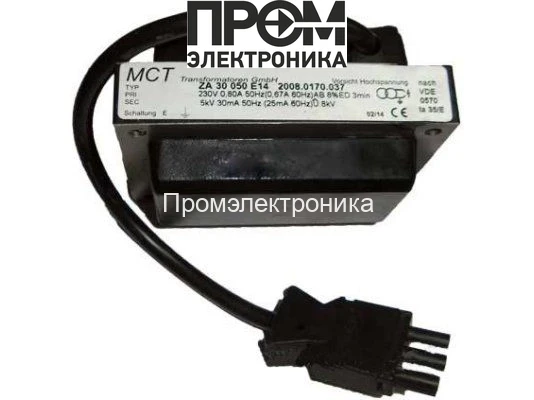

Трансформатор поджига MAY & CHRISTE ZA 30 050 E14

Трансформатор поджига MAY & CHRISTE ZA 30 050 E14 — назначение и область применения

Это устройство класса импульсных высоковольтных поджиговых трансформаторов, предназначенное для формирования высоковольтного импульса стартового разряда в системах розжига промышленных горелок. Основная функция — генерация импульсного напряжения для инициации пробоя промежутка электрода и газовой смеси с последующим устойчивым воспламенением топлива.

Конструктивные особенности и принцип работы

Конструкция базируется на ферритовом сердечнике с ферромагнитной системой, рассчитанной на коммутацию импульсных токов в режимах с низким коэффициентом заполнения. Первичная обмотка рассчитана на питание от сети 220 В 50/60 Гц, вторичная — на формирование одиночного или серии импульсов высокого напряжения. Поджиговое напряжение указано как 1х5 кВ, что означает однофазную вторичную обмотку с номинальным пик-вольтажом 5 кВ при штатном токе поджига.

Импульс формируется за счёт резонансной или импульсной коммутации транзисторно-диодного или тиристорно-резонансного драйвера (в зависимости от реализации в корпусе), который кратковременно подаёт энергию в первичную обмотку. При этом вторичная обмотка имеет малую индуктивность, чтобы обеспечить крутой фронт и требуемую амплитуду. Ток поджига 30 мА определяет энергетическую плотность импульса и пределы надёжного пробоя при заданном зазоре электрода и условиях горения.

Продолжительность включения по стандарту ED(DU) — 8 %, что отражает режим циклической работы с короткими периодами подачи импульсов и длительными паузами для охлаждения. Физически это означает допустимую среднюю тепловую нагрузку на изоляцию и обмотки при номинальной мощности.

Ключевые технические характеристики

• Напряжение поджига 1х5 кВ: обеспечивает требуемую электрическую прочность для пробоя газового промежутка при стандартных зазорах и давлениях в топочных камерах; влияет на максимальный допустимый зазор и требования к изоляции кабелей поджига.
• Ток поджига 30 мА: задаёт энергию импульса и скорость формирования искры; при увеличении тока снижается чувствительность к загрязнению и коррозии электродов, но возрастает тепловая нагрузка на трансформатор.
• Рабочий ток 0.8 А: определяет нагрузку первичной обмотки и требования к питающей линии; влияет на выбор предохранителей и проводников питания.
• ED(DU) 8 %: регламентирует цикл работы — короткие импульсы с длительными паузами; критично для расчёта теплового режима, необходимости принудительного охлаждения и времени восстановления изоляции.
• Длина кабеля питания 145 мм и штекер Ø4 мм: задают конструктивные требования к монтажу и расстоянию до узла поджига; диаметр штекера влияет на электрическое сопротивление и механическую надёжность соединения.
• Питание 220 В, 50/60 Гц: совместимость с промышленной сетью без дополнительных понижающих трансформаторов; важно учитывать допускаемые колебания сети при пуске горелки.

Сценарии эксплуатации и преимущества

Как работает данный трансформатор в типовой системе: контроллер горелки посылает команду на драйвер поджига, драйвер кратковременно подключает первичную обмотку к питающей сети; вторичная обмотка формирует высоковольтный импульс 5 кВ, который по кабелю поджига передаётся на электрод и создаёт искровой разряд. Этот разряд инициализирует воспламенение топливовоздушной смеси. При неудачном поджигании система повторяет импульсы в заданной последовательности до успешного запуска или активации алгоритма отключения.

• Совместимость с артикулами 218925 и 262218: упрощает замену и запасные партии при сервисном обслуживании.
• Низкая длительность включения (ED 8%): снижает тепловую деградацию изоляции при циклической работе.
• Конструкция под стандартные штекерные соединения Ø4 мм: облегчает интеграцию в существующие поджиговые кабели и снижает время монтажа.
• Формат импульса 5 кВ/30 мА: оптимален для распространённых размеров зазора и стандартных типов топлива в промышленных котлах.

Экспертное заключение

Для систем розжига промышленных горелок с типичными зазорами и требованиями к повторяемости искрового разряда трансформатор MAY & CHRISTE ZA 30 050 E14 представляет собой инженерно типовой компонент. Он рассчитан на циклическую работу с ограничением по ED, обеспечивает необходимую амплитуду и энергию импульса при номинальных условиях питания. Рекомендуется применять его в конфигурациях, где допустимы циклические включения с охлаждением, и где параметры 5 кВ / 30 мА / 0.8 А соответствуют требованиям системы розжига и сопротивлению кабельной трассы.

Как работает устройство и для чего нужен — отвечает на эти вопросы: механизм формирования импульса базируется на коммутации первичной обмотки и вторичной трансформации напряжения для генерации искры; предназначение — инициировать воспламенение топлива в газовых и жидкотопливных горелках промышленных котлов. При монтаже обратить внимание на длину и сечение питающего кабеля, правильность штекерного соединения Ø4 мм и соблюдение цикла ED для предотвращения перегрева.
