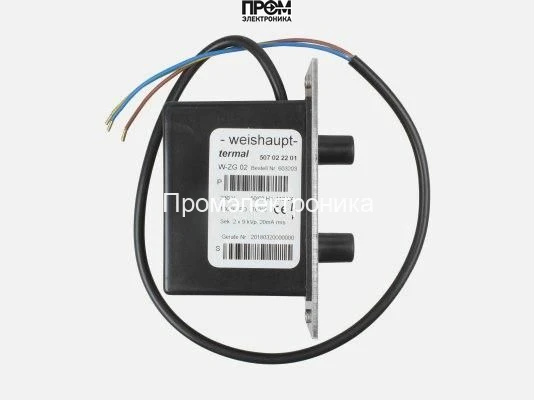

Трансформатор розжига Weishaupt W-ZG 02/V 100 VA

Трансформатор розжига Weishaupt W-ZG 02/V 100 VA — назначение и полное техническое наименование

Трансформатор розжига Weishaupt W-ZG 02/V 100 VA — это специализированный силовой трансформатор для систем поджига газовых горелок и промышленных котельных. Устройство предназначено для формирования и передачи высоковольтного искрового напряжения и стабилизации процесса зажигания. Основная функция — создание контролируемого искрового разряда на электроде поджига при питающем напряжении сети 230 В.

Конструктивные особенности и принцип работы

Конструкция основана на классической двухобмоточной схеме: первичная обмотка рассчитана на сеть переменного тока 230 В, частоты 50 Гц / 60 Гц, вторичная — многовыводная с высоким коэффициентом трансформации, формирующая импульсное напряжение порядка 7 кВ. Преобразование осуществляется в режиме ограниченного тока благодаря рассчитанному соотношению числа витков и магнитопроводу, обеспечивающему требуемую индукцию без насыщения при пиковых токах.

Электрофизически поджиг реализуется через генерацию искрового разряда: высоковольтная вторичная обмотка создает потенциал, достаточный для пробоя газового промежутка; ток разряда ограничивается значением 20 мА для предотвращения чрезмерного нагрева электрода и разрушения контактов.

Корпус и изоляция проектированы с учетом диэлектрической прочности и уменьшения паразитных ёмкостных и индуктивных связей. Для обеспечения высокой надежности трансформатор сертифицируется по промышленным стандартам на класс изоляции и режим непрерывной работы ED(DU) 100 %, что указывает на пригодность к длительной эксплуатации без периодов охлаждения в нормальных условиях.

Ключевые технические характеристики

• Номинальное напряжение поджига 7 кВ: обеспечивает устойчивую и воспроизводимую длину ионизационной дуги, снижая вероятность неполного поджига при стандартных геометриях электродов.
• Потребляемая мощность 100 ВА: определяет тепловую нагрузку на первичную цепь и размер магнитопровода; влияет на время нарастания импульса и допустимый цикл работы.
• Ток поджига 20 мА: ограничивает энергию искры, минимизирует эрозию электродов и препятствует развитому дуговому режиму, сохраняя стабильность повторных поджогов.
• Частота 50/60 Гц: совместимость с европейскими и международными сетями питания; разработка обмоток учитывает возможные изменения индуктивной реакции при разных частотах.
• Питание 230 В: стандартный интерфейс подключения позволяет интеграцию в существующие котельные и горелочные панели без дополнительных преобразователей.
• ED(DU) 100 %: гарантия непрерывного режима эксплуатации; критически важно для систем с длительными рабочими циклами и минимальными простоями.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при подаче сетевого питания первичная обмотка поддерживает магнитный поток в сердечнике; при командном импульсе система управления включает питание поджига, вторичная обмотка генерирует импульс высокого напряжения, формирующий искру между электродами горелки. Трансформатор рассчитан на работу в средах котельного оборудования, где требуются многократные циклы поджига и высокая повторяемость характеристик.

• Надежность в длительных циклах: ED 100 % исключает необходимость интервального охлаждения в типовых режимах.
• Контролируемая энергия искры: ограничение тока снижает износ электродов и контактных поверхностей.
• Совместимость с промышленными панелями: стандартизованное напряжение и частота упрощают интеграцию.
• Термодиэлектрическая устойчивость: конструкционные материалы и класс изоляции соответствуют требованиям эксплуатации при повышенных температурных режимах вблизи горелок.

Экспертное заключение

Для чего нужен: трансформатор служит специализированным источником искрового напряжения в системах поджига газовых горелок и котлов. Рекомендуется для установок с частыми циклами включения и требованиями к непрерывной работе.

Для каких задач подходит: эксплуатация в стационарных промышленных и коммунальных котельных, замена в сериях Weishaupt W-ZG, использование при модернизации панелей управления. Учитывая технические параметры — 7 кВ, 100 ВА, 20 мА, ED 100 % — изделие предназначено для рабочих нагрузок, где критична стабильность искрового разряда и предсказуемая деградация компонентов.
