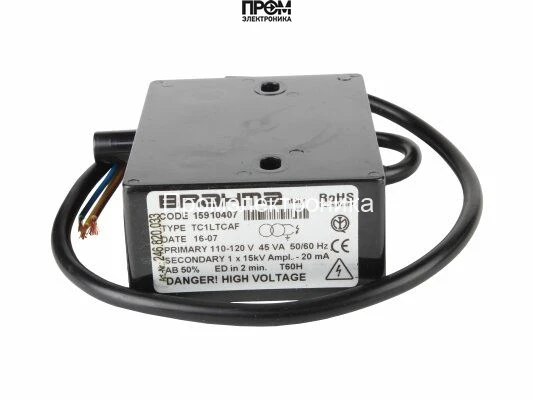

Трансформатор розжига Brahma TC1LTCAF 15910407

Трансформатор розжига Brahma TC1LTCAF 15910407 — назначение и область применения

Трансформатор розжига Brahma TC1LTCAF 15910407 — это электромеханический источник высокого напряжения стационарного типа, предназначенный для формирования импульса или постоянного высокого напряжения до 15 кВ для поджига топлива в промышленных и коммунальных горелочных установках. Устройство относится к классу трансформаторов розжига для атмосферных и автоматизированных горелок и применяется в котельных, промышленных печах и системах теплогенерации, где требуется надёжный и повторяемый электрический пробой между электродом и форсункой. Основная функция — генерация и подача искрового напряжения на электрод поджига с одновременной защитой от помех и всплесков питающей сети.

Конструктивные особенности и принцип работы

В основе конструкции — пониженно-номинальное первичное обмоточное решение с высокой выходной индуктивностью, реализованное на ферритовом или порошковом магнитопроводе, оптимизированном для частот сети 50/60 Гц. Первичная обмотка рассчитана на питание с потребляемой мощностью 45 ВА, вторичная — сформирована таким образом, чтобы при заданном коэффициенте трансформации обеспечивать выходное напряжение 15 кВ при токе поджига до 20 мА. В устройстве реализована встроенная фильтрация электромагнитных помех (EMC-filter), что снижает уровень излучаемых радиочастотных помех и соответствует требованиям директивы 2004/108/EC (EMC).

Для защиты от перенапряжений применён варистор, расположенный на входной цепи питания, который шунтирует короткие импульсы перенапряжения и предохраняет первичную обмотку от резонансных скачков. Входной фильтр комбинирует емкостные и индуктивные элементы для подавления как дифференциальных, так и синфазных помех. Выход высокого напряжения выполнен одноразовым и выведен боковым выводом с разъёмом под кабель поджига 4 мм, что упрощает монтаж и минимизирует паразитную ёмкость.

Корпус из ударо- и термостойкого пластика выполняет роль механической защиты и частичной изоляции; фактическая степень защиты — IP00, поэтому монтаж предполагает установку в закрытые от пыли и влаги отсеки. Параметр ED (рабочий цикл) составляет 50%, что означает режим прерывистой, периодической работы с допустимым циклом включения, определённым в технических регламентах горелочного оборудования. Длина питающего кабеля — 560 мм, что обеспечивает стандартное подключение к модульной плате управления.

Ключевые технические характеристики

• Выходное напряжение 15 кВ: обеспечивает устойчивый пробой между электродом и форсункой при заданном зазоре и давлении топлива; критично для воспламенения при низких скоростях потока и в условиях загрязнённого воздуха.
• Ток поджига 20 мА: определяет энергетический потенциал искры и время её формирования; баланс между достаточной энергией для воспламенения и безопасной нагрузкой на систему заземления.
• Потребляемая мощность 45 ВА: влияет на выбор предохранителей и трансформаторов питания в шкафу управления; важна для расчёта тепловыделения и проектирования вентиляции.
• Частота 50/60 Гц: обеспечивает совместимость с международными источниками питания и исключает дополнительные преобразования частоты при интеграции в глобальные системы.
• ED 50%: указывает на допустимый рабочий цикл; при длительном непрерывном использовании требуется дополнительное охлаждение или подбор трансформатора с большим ED.
• IP00, корпус пластик: требует установки в защищённом отсеке; не предназначен для применения в пыльных или влажных средах без дополнительной защиты.

Сценарии эксплуатации и преимущества

Как работает устройство в реальном кейсе: при подаче питания на первичную обмотку проходит набор энергии в магнитопроводе; при включении управляющего сигнала вторичная обмотка формирует высоковольтный импульс, который через 4‑мм разъём подаётся на электрод поджига. Встроенный фильтр подавляет помехи от импульсного разряда, варистор гасят скачки, а конструкция корпуса минимизирует влияние механических вибраций.

• Совместимость с промышленными горелками: стандартные выходные параметры и 4‑мм разъём упрощают замену и интеграцию в существующие системы.
• EMC‑совместимость: встроенный фильтр уменьшает риск ложных срабатываний блока управления и необходимости в дополнительных внешних фильтрах.
• Защита от перенапряжения: варистор повышает долговечность при скачках питания в сетях с нестабильной электросетевой средой.
• Компактность и масса 0.42 кг: облегчает монтаж в ограниченных объёмах шкафа управления.

Экспертное заключение

По совокупности параметров Brahma TC1LTCAF 15910407 представляет собой типовой трансформатор розжига для прерывистых режимов работы в контролируемых условиях: котельные, печные горелки, промышленная автоматика. Рекомендуется для систем, где критичны стабильность искрового напряжения, простота монтажа и базовая защита от помех и перенапряжений. При необходимости длительной непрерывной работы или эксплуатации в агрессивной среде следует учитывать ED 50% и отсутствие степени защиты корпуса, предусмотрев дополнительное охлаждение и герметизацию.
