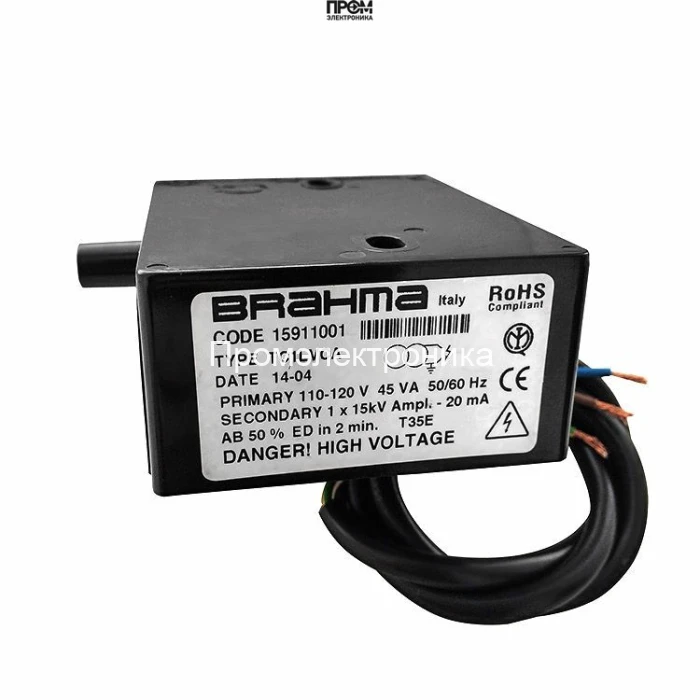

Трансформатор розжига Brahma TC1LVCA 15911001

Трансформатор розжига Brahma TC1LVCA 15911001 — техническое наименование и назначение

Трансформатор розжига Brahma TC1LVCA 15911001 — это стационарный повышающий трансформатор импульсного типа классического назначения для системы поджига горелочных устройств. Устройство относится к классу трансформаторов поджига низковольтных управляемых электроприборов и предназначено для формирования высокого напряжения 15 кВ на выходе с целью инициации электрического разряда в свечах поджига или электродах горелки. Основная функция — генерировать стабильный высоковольтный импульс при номинальном входном питании, обеспечивая надежный поджиг газа или жидкого топлива.

Конструктивные особенности и принцип работы

В основе конструктивной схемы лежит повышающий трансформатор с ферритовым или ламинированным сердечником и обмоточной системой, оптимизированной под режимы коротких импульсов. На первичной стороне применяется обмотка с низким запасом индуктивности, рассчитанная на номинальную мощность 45 ВА при частоте 50–60 Гц, что обеспечивает совместимость с сетями переменного тока промышленного и бытового класса.

Повышение напряжения реализовано через соотношение витков обмоток, при этом конструкция учитывает параметры диэлектрических зазоров и рабочие напряжения между обмотками. Выдаваемое напряжение поджига 15 кВ формирует электрическое поле достаточной интенсивности для пробоя воздушного промежутка в электроде поджига. Процесс поджига основан на аварийной инициации ионизации газа в локальном объёме — при достижении пробивного напряжения создаётся коронный разряд, переходящий в устойчивую электрическую искру, которая инициирует горение топлива.

Встроенный варистор реализует пассивную защиту от скачков напряжения, снижая амплитуду транситорных перенапряжений на входе и предохраняя изоляцию обмоток от сверхпиков. Электронные и силовые компоненты защищены от короткого замыкания и перегрузки через конструктивные меры: ограничение длительности включения и номинальный коэффициент включения ED 50%, что указывает на допустимое отношение времени работы к периоду и определяет термическую нагрузку на обмотки и изоляцию.

Корпус выполнен из термостойкого пластика с необходимой механической жёсткостью; монтаж предусмотрен через овальные отверстия, что даёт степень свободы при установке и выравнивании. Боковой выход для кабеля поджига и винтовое соединение питания обеспечивают простоту обслуживания и надёжность контактов. Устройство не имеет пыле- и влагозащиты (IP00), поэтому требует установки в защищённой от агрессивной среды нише или шкафу.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает необходимую электрическую прочность для формирования коронного разряда и устойчивого пробоя в условиях нормальной плотности воздуха; критично для надежности розжига при разных расстояниях между электродами.
• Потребляемая мощность 45 ВА: определяет тепловую нагрузку на трансформатор и источники питания; влияет на выбор проводки и автоматов в цепи питания.
• Ток поджига 20 мА: задает энергию импульса и скорость ионизации; баланс между достаточной энергией для поджига и безопасностью электродов и изоляции.
• Коэффициент длительности ED 50%: указывает на допустимую цикличность работы; при непрерывных нагрузках требуется дополнительное охлаждение или уменьшение рабочей нагрузки.
• Частота 50–60 Гц: совместимость с сетями переменного тока без дополнительных преобразователей; влияет на параметры первичной обмотки и индуктивные потери.
• Класс IP00: отсутствие защиты от пыли и влаги требует монтаж в защищённом объёме и соблюдение требований по заземлению и изоляции.
• Длина кабеля питания 560 мм: определяет удобство подключения и требования к трансформации точки установки относительно электрической коробки.
• Габариты и масса (8.6x7.3x3.5 см, 0.42 кг): малые габариты упрощают интеграцию в модульные блоки горелок и обслуживаемые монтажные ниши.

Сценарии эксплуатации и преимущества

Типичные сценарии: стационарные отопительные и технологические горелки, тепловые агрегаты средней мощности, промышленные горелочные линии с циклическим розжигом. Трансформатор рассчитан на работу в составе управляющей электроники горелки, где требуется импульс высокого напряжения для инициирования горения при каждом включении.

• Удобство интеграции: компактный форм-фактор и боковой вывод кабеля упрощают замену и обслуживание в ограниченном пространстве.
• Защита от перенапряжений: встроенный варистор снижает риск деградации изоляции при сетевых выбросах.
• Регламентируемая цикличность: ED 50% позволяет прогнозировать тепловую стабильность и планировать интервалы эксплуатации.
• Стандарты совместимости: работа на 50–60 Гц и винтовые клеммы соответствуют промышленным монтажным практикам.
• Материалы корпуса: термостойкий пластик увеличивает устойчивость к локальным перегревам и вибрациям.

Экспертное заключение

Трансформатор Brahma TC1LVCA 15911001 подходит для систем, где требуется регулярный импульсный розжиг с контролируемой энергией импульса и предсказуемой тепловой нагрузкой. Рекомендуется к использованию в защищённых монтажных отсеках при условии соблюдения требований по заземлению и цикличности работы. Для непрерывной интенсивной эксплуатации следует предусмотреть дополнительное охлаждение или выбирать модификации с большим допуском ED.

Как работает трансформатор розжига? Повышающая обмотка формирует высокое напряжение, которое через изолированный выход и электрод создаёт разряд в газовой среде; варистор и конструкция обмоток ограничивают переходные перенапряжения и тепловую перегрузку.

Для чего нужен? Для инициирования воспламенения топлива в горелочных системах посредством контролируемого высоковольтного разряда в электроде поджига.
