Трансформатор розжига Satronic / Honeywell ZT812 — техническое назначение

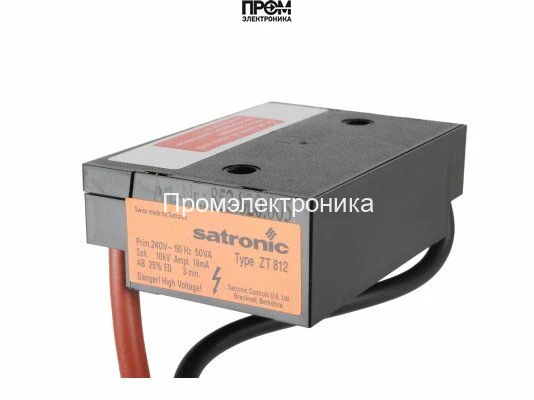

Трансформатор розжига Satronic / Honeywell ZT812 представляет собой высоковольтный индукционный преобразователь, предназначенный для формирования импульса высокого напряжения в системах поджига промышленных горелок и котлов отопления. Класс изделия — модуль розжига низковольтных управляющих цепей в топочных установках с искровым разрядом. Основная функция — генерация стабильного высоковольтного поджига для ионизации промежутка и инициирования горения.

Конструктивные особенности и принцип работы

Конструкция ZT812 основана на трансформаторной архитектуре с первичной обмоткой для питания от сети 220–240 В и высоковольтной вторичной обмоткой, намотанной на магнитопровод с оптимизированной размагничивающей петлёй. Сердечник и обмотки рассчитаны на минимизацию потерь на вихревые токи и на обеспечение стабильности индуктивности в широком диапазоне температур.

Принцип работы: при подаче питающего напряжения первичная обмотка формирует магнитный поток в сердечнике, который ступенчато наводит во вторичной обмотке импульс высокого напряжения порядка 10 кВ. Через специализированный высоковольтный разрядный патрубок энергия передаётся на электроды горелки. Контроль тока во вторичной цепи ограничен конструкцией намотки и внутренним сопротивлением, что обеспечивает рабочую силу тока порядка 0.16 А при стандартной нагрузке искрового промежутка.

Важный параметр — режим длительности включения ED(DU) 25 %, который определяет допустимую длительность импульсной работы в цикле. Это означает, что длительность включенного времени трансформатора не должна превышать 25% от одного цикла измерения, что критично для теплового расчёта и предотвращения перегрева изоляции и сердечника.

Ключевые технические характеристики

• Напряжение поджига 10 кВ: обеспечивает достаточный потенциал для образования стабильной искровой дуги в стандартных газовых и мазутных горелках; повышенное напряжение снижает чувствительность к загрязнению электрода и увеличивает вероятность успешного поджига при низком давлении топлива.
• Сила тока 0.16 А: ограничивает энергетику искры, предотвращая разрушение контактов и чрезмерный нагрев электродов; важна для совместимости с системой ионизационного контроля и защиты от пробоя.
• Питание 220–240 В: совместимость с промышленными сетями однофазного переменного тока, упрощённое подключение в монтажной схеме котла без дополнительных понижающих преобразователей.
• ED(DU) 25 %: указывает на допустимый рабочий цикл и напрямую влияет на тепловой расчёт и необходимую схему охлаждения при длительных сериях поджигов; при частых повторных поджиговых попытках требуется учитывать среднее значение энергии и интервалы для охлаждения.
• Масса ~0.23 кг: компактность и малый вес упрощают интеграцию в модули горелок, сокращают механическую нагрузку на крепления и облегчают замену при сервисном обслуживании.

Сценарии эксплуатации и преимущества

Типичные сценарии: автоматический поджиг при запуска котельных установок, повторные поджиги при неустойчивом пуске, участие в схемах безопасности с контролем факта горения через ионизационный сигнал. ZT812 применяется в промышленных и коммерческих котельных, где требуются циклические поджиги и точный контроль искрового разряда.

• Устойчивость к сетевым колебаниям: рассчитан на работу в диапазоне 220–240 В, снижает риск неправильного срабатывания при изменениях напряжения.
• Тепловая предсказуемость: указанный ED позволяет инженерам корректно рассчитывать тепловые нагрузки и интервалы обслуживания.
• Совместимость с ионизационными системами: амплитуда и форма импульса соответствуют требованиям стандартных контроллеров горения.
• Простота монтажа: компактный форм-фактор и стандартные клеммные интерфейсы уменьшают время замены и наладки при сервисном обслуживании.

Экспертное заключение

ZT812 — специализированный трансформатор для создания контролируемого высоковольтного импульса поджига. Технические параметры 10 кВ, 0.16 А, 220–240 В, ED 25% определяют область применения: циклические и импульсные режимы эксплуатации с необходимостью управления тепловыми режимами. Модель подходит для интеграции в промышленные горелочные блоки и системы автоматического управления горением, где важна предсказуемость электрических характеристик, совместимость с ионизационными датчиками и соблюдение требований безопасности при частых поджигах.
