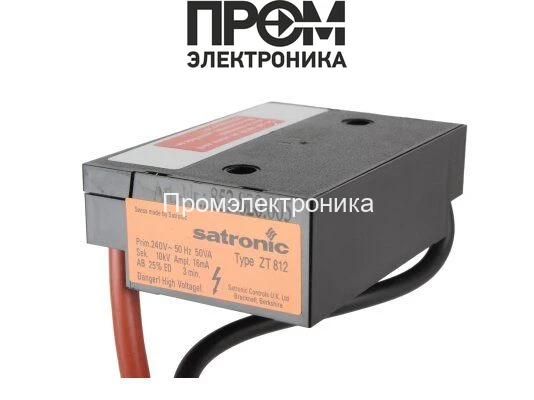

Трансформатор розжига Satronic / Honeywell ZT 812 1P IC1000MM/PC300MM

Трансформатор розжига Satronic / Honeywell ZT 812 1P IC1000MM/PC300MM — назначение

Это промышленный высоковольтный трансформатор розжига класса ZT, предназначенный для обеспечения искрового поджига в газовых и жидкотопливных горелках. Устройство относится к модульным блокам розжига с одиночным первичным выводом (1P) и рассчитано на интеграцию в автоматические горелочные и котельные секции. Основная функция — формирование импульсного высокого напряжения для инициирования электрического разряда между электродами горелки.

Конструктивные особенности и принцип работы

Конструкция опирается на трансформаторную пару с жесткой изоляцией первичной и вторичной обмоток, выполненных в высокочастотной и высоковольтной технологии с бронированием выводов. В основе принципа работы — классическая трансформация переменного напряжения с дополнительной импульсной коммутацией для генерации коротких высоковольтных импульсов. Вторичная обмотка рассчитана на выходное напряжение поджига 10 кВ, достигаемое за счёт повышающего коэффициента и формирующей схемы.

Электрическая схема включает: первичную обмотку на 220–240 В сети, ферромагнитный сердечник с подмагничиванием, импульсный ограничитель тока и разрядо-образующую систему на вторичной стороне. Высоковольтные разряды формируются за счёт накопления энергии в магнитопроводе и быстрого переключения тока через управляющие элементы системы розжига; это снижает время нарастания и обеспечивает стабильную и направленную искру. Для уменьшения диэлектрических потерь используется материал с контролируемой проницаемостью и термостойкой изоляцией, что повышает долговечность при циклических нагрузках.

Ключевые технические характеристики

• Напряжение поджига 10 кВ: обеспечивает устойчивое образование искрового промежутка при повышенной влажности и загрязнении электродов; влияет на минимальный пропуск топлива при запуске.
• Сила тока 0,16 А: лимитирует энергию одного импульса, снижая риск преждевременного пробоя изоляции и управляющих элементов; важна для расчёта тепловыделения в обмотках.
• Рабочее напряжение сети 220–240 В: совместимость с промышленной однофазной сетью; упрощает монтаж и замену без дополнительных источников питания.
• ED(DU) 25 %: режим работы с циклом включения 25% указывает на пригодность к прерывистым циклам розжига с периодами покоя, что важно при пакетных запусках горелок.
• Масса 0,23 кг: сниженная масса облегчает механический монтаж в ограниченных нишах горелочной камеры и уменьшает нагрузку на кронштейны.
• Совместимость с серией Honeywell ZT: обеспечивает стандартизированные габариты и крепёж, упрощая замену и сервисное обслуживание.

Сценарии эксплуатации и преимущества

Как работает в типичной системе: трансформатор устанавливают рядом с горелочной камерой, подключают первичную цепь к сети 220–240 В и вторичную — к электродам розжига. При подаче управляющего сигнала устройство формирует серию импульсов напряжения до 10 кВ, инициирующих искру и воспламенение топливно-воздушной смеси. Такая схема минимизирует продолжительность открытого пламенного режима в фазе розжига и оптимизирует расход топлива на запуске.

• Надёжность в условиях циклической работы: конструкция рассчитана на частые пуски с ED 25%, что подходит для котельных с переменными нагрузками.
• Простота замены: стандартизированные размеры и крепления ускоряют сервис и уменьшают простой оборудования.
• Контролируемая энергия импульса: обеспечивает баланс между гарантированным поджигом и минимизацией износа изоляции и электродов.
• Устойчивость к помехам: адекватная экранировка вторичной обмотки и фильтрация первичной линии уменьшают риск ложных срабатываний в зашумлённых сетях.

Экспертное заключение

Трансформатор розжига Satronic / Honeywell ZT 812 1P предназначен для задач воспламенения в промышленной и коммунально-бытовой энергетике с частыми циклическими запусками. По характеристикам — 10 кВ, 0,16 А, 220–240 В, ED 25% — он оптимален для систем, где требуется контролируемая энергия импульса и совместимость с серией ZT. Для расчёта долговечности следует ориентироваться на температурный режим монтажа, качество подключения и регулярную проверку изоляции и зазора электродов. Рекомендуется эксплуатация в средах с предписанным уровнем чистоты воздухоподачи и периодическая диагностика высоковольтной цепи.

Вопросы голосового поиска: Как работает трансформатор розжига? — он преобразует сетевое напряжение в короткие высоковольтные импульсы для образования искры между электродами. Для чего нужен трансформатор розжига? — для надежного и повторяемого инициирования горения в горелочных системах, минимизации времени розжига и контроля энергетических параметров импульса.
