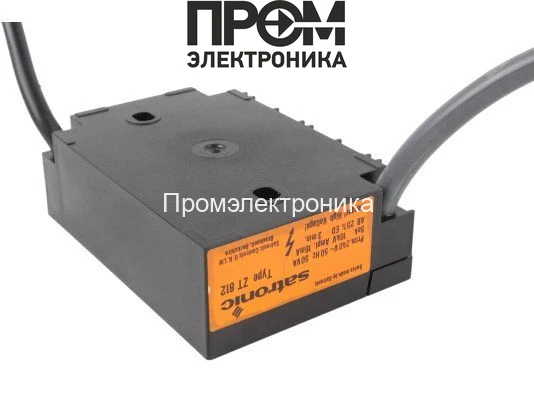

Трансформатор розжига Satronic / Honeywell ZT 812 1P IC1500MM/PC650MM

Трансформатор розжига Satronic / Honeywell ZT 812 1P IC1500MM/PC650MM — назначение и область применения

Это электромеханическое устройство класса трансформаторов импульсного розжига, предназначенное для формирования высоковольтного импульса искрового разряда в горелочных и котельных системах. Основная функция — генерация до 10 кВ на выходе высокого напряжения для подконтрольного поджига топлива в атмосферных и наддувных горелках. Применяется в стационарных котлах, теплогенераторах и горелочных агрегатах с циклическим режимом работы.

Конструктивные особенности и принцип работы

По конструкционной схеме ZT 812 1P представляет собой однофазный ступенчатый поджиговой трансформатор с изолированным корпусом и отдельным выводом высокого напряжения. На входе он подключается к сети 220–240 В; первичная обмотка рассчитана на номинальный ток 0,16 А. Внутри применена комбинация магнитопровода с высокой проницаемостью и многослойной вторичной обмотки, обеспечивающей требуемую крутизну нарастания напряжения и устойчивость к частым коммутациям.

Рабочий цикл устройства ограничен ED 25%, что означает режим прерывистой, импульсной работы; это напрямую влияет на тепловой баланс и необходимость соблюдения интервалов между сериями импульсов. В типичной схеме управления первичная обмотка получает пакет импульсов от коммутирующей электроники или реле, что формирует на вторичной стороне короткие высоковольтные импульсы. При совпадении геометрии электрода и искрового промежутка 2–3 мм формируется устойчивый искровой разряд, достаточный для воспламенения газовой смеси.

В составе поставки предусмотрен силовой диод, предназначенный для исключения обратной проводимости и подавления помех пламени на линиях датчиков. Силиконовое покрытие силового кабеля и изоляционные материалы вторичной обмотки рассчитаны на повышенные температуры и механические напряжения, что повышает долговечность при наружной или встроенной установке в топочных отсеках.

Ключевые технические характеристики

• Напряжение поджига 10 кВ: обеспечивает достаточную запасную величину напряжения для формирования искры при загрязнённых электродах и нестабильном давлении газа.
• Рабочее напряжение 220–240 В: совместимость с промышленной сетью без дополнительных преобразований; влияние — прямое подключение к управляющей плате горелки.
• Ток первичной обмотки 0,16 А: ограничивает потребление от сети и характер тепловыделения в первичной цепи.
• ED 25% (продолжительность работы): регламентирует допустимую длительность включения в единичном цикле и требует интервалов охлаждения при интенсивной эксплуатации.
• Силиконовое покрытие кабеля: повышенная стойкость к термическому старению и маслогазовой агрессии, уменьшение утечек тока и коронных эффектов.
• Степень защиты IP40: ограничение применения во влажных зонах; требуется защита от прямого попадания жидкости при монтаже.
• Температурный диапазон -10…+60 °C: обеспечивает работу в типичных промышленно-котельных средах; при более жёстких условиях нужна дополнительная защита.
• Вес 0,35 кг и габариты 16×12×8 см: компактность упрощает интеграцию в монтажные отсеки и замену ремонтного узла.

Сценарии эксплуатации и преимущества

Как работает в реальном объекте: модуль подключают к сети и управляющему контроллеру горелки. При подаче команды управления первичная обмотка получает серия импульсов; вторичная формирует высоковольтный искровой разряд через искровой разрыв между электродами, обеспечивая воспламенение газо‑воздушной смеси.

• Интермиттирующая эксплуатация: подходит для котлов с циклическим розжигом и частыми кратковременными включениями.
• Простая интеграция: стандартные электрические характеристики обеспечивают совместимость с распространёнными блоками управления.
• Устойчивость к температуре: материалы обмоток и силиконовая изоляция снижают деградацию при повышенных температурах в зоне горелки.
• Низкий вес и компактность: облегчают монтаж в ограниченном пространстве топочного отсека.
• Наличие диода в комплекте: снижает риск ложных сигналов пламени и электромагнитных помех на цепях контроля.

Экспертное заключение

ZT 812 1P соответствует классу импульсных трансформаторов розжига для стационарных горелочных установок с периодическим режимом. При соблюдении требования по искровому промежутку 2–3 мм, температурным условиям и цикловой нагрузке (ED 25%) устройство обеспечивает стабильный поджиг атмосферных топлив при стандартных инженерных сценариях эксплуатации.
