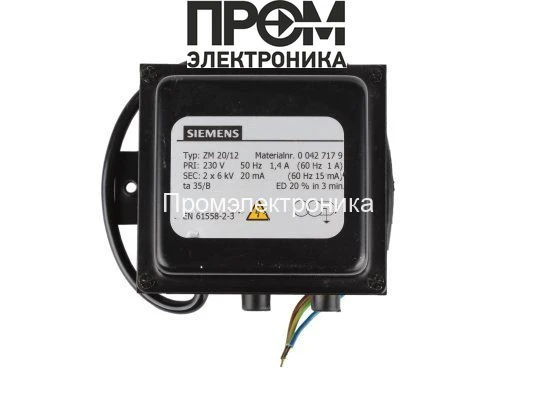

Трансформатор розжига Siemens ZM 20/12 00427179

Трансформатор розжига Siemens ZM 20/12 00427179 — назначение и область применения

Трансформатор розжига Siemens ZM 20/12 (00427179) представляет собой специализированный импульсный источник высокого напряжения для инициации горения в газовых и жидкотопливных горелочных системах. Это устройство класса трансформаторов поджига, рассчитанное на интеграцию в модули автоматики горелок и котельного оборудования. Основная функция — генерация стабильного высоковольтного импульса для пробоя межэлектродного промежутка и поджига горючей смеси.

Для кого: инженеры по эксплуатации котельных, сервисные техники горелочных установок и проектировщики теплотехнических систем, которым необходим предсказуемый режим возникновения искры при типичных рабочих напряжениях сети 230 В и частоте 50 Гц.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме повышающего трансформатора с изолированным первичным контуром и высоковольтной вторичной обмоткой, рассчитанной на выходное напряжение 6 кВ при рабочем токе 20 мА. В первичной части трансформатора используется медная обмотка с соответствующей толщиной провода и ферритовым или стальным магнитопроводом, обеспечивающим требуемую индуктивность и минимальный магнитный просачивание (leakage inductance). Такая конструкция снижает амплитуду паразитных колебаний и позволяет формировать кратковременные импульсы с высокой крутизной фронта, что важно для надёжного пробоя воздушного промежутка на электродах поджига.

Силовой кабель питания длиной 550 мм подключается к сети 230 В, частота питающего тока — 50 Гц. На вторичной стороне используются штекерные разъёмы диаметром Ø4 мм, совместимые с типовыми проводами поджига. Конструкция не имеет специальной пылевлагозащиты (класс IP 00), поэтому установка предполагается внутри защитных корпусов горелки или монтажных шкафов автоматики.

Режим работы обозначен как ED(DU) = 20 %, что означает допустимую длительность включения в цикле эксплуатации: трансформатор рассчитан на короткие импульсные включения с последующим остыванием. Для обеспечения заявленного срока службы необходима организация соответствующего теплового режима и соблюдение интервалов включения/выключения в автоматике горелки.

Ключевые технические характеристики

• Выходное напряжение 6 кВ: обеспечивает достаточную электрическую ёмкость пробоя межэлектродного промежутка при стандартных расстояниях электродов в горелочных камерах; влияет на стабильность инициирования пламени при изменении давления и состава смеси.
• Ток поджига 20 мА: определяет энергию искрового разряда; при данной величине формируется устойчивая искра без избыточной нагрузки на источники питания и электроды.
• Сила тока 1.4 А (первичная): влияет на тепловую нагрузку первичной обмотки и потери на нагрев при пиковых включениях; ключевой параметр при проектировании цепей защиты и предохранителей.
• Длина кабеля питания 550 мм: обеспечивает удобство монтажа внутри шкафа управления; требует учета падения напряжения при длинных соединениях и правильного заземления.
• Штекерные Ø4 мм: стандартизированный интерфейс вторичной стороны, упрощает замену и обслуживание электродов поджига и кабельной разводки.
• Класс защиты IP 00: обязательное требование по размещению в непыльных и неагрессивных средах или внутри защищённых шкафов; отсутствие герметизации увеличивает требования к монтажу.
• ED(DU) 20 %: ограничение по долговременности включения; критично для циклов с частыми попытками поджига — необходимо проектировать систему так, чтобы выдерживать тепловую нагрузку.

Сценарии эксплуатации и преимущества

Как работает в типовом сценарии: при подаче напряжения управления интегрированная автоматика формирует команду поджига; трансформатор преобразует сетевое 230 В в импульсное высокое напряжение 6 кВ, которое через Ø4 мм штекеры подается на электроды. Искровой разряд инициирует воспламенение топливно-воздушной смеси. Контроль по току вторичной цепи и временем включения предотвращает длительную подачу, что обеспечивает соответствие ED(DU).

• Инженерная предсказуемость: заданные электрические параметры делают поведение трансформатора воспроизводимым при калибровке автоматики.
• Совместимость: типоразмер штекеров и стандартные напряжения облегчают интеграцию в существующие горелочные модули.
• Управляемая тепловая нагрузка: режим ED позволяет проектировать системы с учётом допустимых интервалов и предотвращать перегрев.
• Простота сервисного доступа: модульная конструкция облегчает замену в полевых условиях при соблюдении требований по безопасности.

Экспертное заключение

Трансформатор розжига Siemens ZM 20/12 00427179 подходит для применения в горелочных системах с прерывистым режимом поджига, где требуется стабильный высоковольтный импульс 6 кВ и контролируемый ток 20 мА. Модель рассчитана на монтаж внутри шкафов автоматики и в системах, где возможно обеспечение теплового режима согласно ED(DU) = 20 %. Для постоянных циклов с частыми попытками поджига требуется дополнительная оценка охлаждения и распределения нагрузок.
