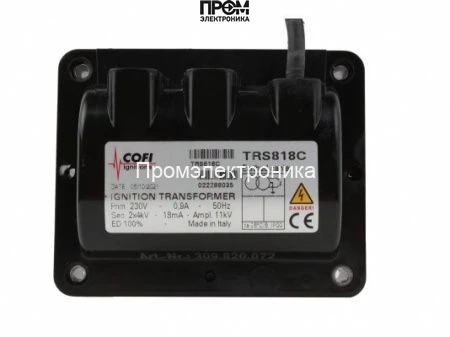

Трансформатор розжига Cofi TRS818C

Трансформатор розжига Cofi TRS818C — назначение и область применения

Трансформатор розжига Cofi TRS818C — это компактный высоковольтный блок для формирования искрового разряда в устройствах поджига горелок, работающих на жидком топливе и газе. По классу он относится к группе силовых понижающе-повышающих преобразователей с выводами вторичной обмотки, предназначенными для формирования электрической дуги. Основная функция устройства — обеспечение стабильного и воспроизводимого воспламенения горючей смеси путем подачи импульсного высокого напряжения, необходимого для пробоя горелочного зазора.

Конструктивные особенности и принцип работы

Внутренне устройство соблюдает типовую для трансформаторов розжига архитектуру: первичная обмотка рассчитана на подключение к сети 230 В, вторичная обмотка имеет повышенное число витков для развёртывания высокого электрического потенциала. На выходе формируется 4 кВ на каждой из двух секций (информация о конфигурации вторичных цепей — по спецификации производителя), при токе поджига порядка 18 мА, что обеспечивает требуемую плотность энергии для воспламенения топлива при стандартных зазорах электрода.

Рабочая логика: при подаче питания первичная обмотка создает изменяющийся магнитный поток в ферромагнитном сердечнике — по закону электромагнитной индукции в обмотках вторичной генерируется высокое напряжение. Полученное напряжение подается на наконечники поджига через штекерные соединения диаметром Ø2.5 мм. Внутренняя электроизоляция усилена за счет вакуумной пропитки обмоток, что повышает сопротивление электрическому пробою и уменьшает гигроскопичность изоляционных материалов.

Корпус выполнен из ударопрочного пластика, обеспечивает механическую защиту при монтаже и минимизирует влияние вибраций. Показатель ED 100% говорит о возможности длительной непрерывной работы без перегрева в штатных условиях. Класс пылевлагозащиты IP00 указывает на отсутствие герметичного исполнения корпуса, поэтому монтаж требует учета внешних условий и размещения в защищенной нише или enclosuress согласно правилам безопасности.

Ключевые технические характеристики

• Напряжение поджига 4 кВ: обеспечивает достаточный потенциал для образования устойчивой искры при типичных габаритах зазора в горелочных камерах; влияет на энергию искрового разряда и вероятность воспламенения при повышенной влажности или загрязнении электродов.
• Ток поджига 18 мА: ограничивает энергию разряда, снижая риск пробоя изоляции и уменьшая термическую нагрузку на электроды при повторных циклаx поджига.
• Входной ток 0.9 А: задаёт требования к питанию и предохранителям в цепи управления; важно учитывать при проэктировании электрических панелей и защиты.
• ED 100%: номинальная продолжительность работы допускает непрерывную эксплуатацию в цикле 24/7 без необходимости вынужденных пауз для охлаждения.
• Габариты 10.7×7×8.4 см и вес 0.5 кг: облегчают интеграцию в ограниченные пространства горелочных агрегатов и минимизируют инерционную нагрузку на крепёжные элементы.
• Длина кабеля питания 300 мм и штекер Ø2.5 мм: упрощают монтаж и стандартизируют интерфейс к платам управления и проводке горелки.
• Класс защиты IP00 и корпус из пластика: требуют установки в защищённой среде и соблюдения нормативов электробезопасности при обслуживании.

Сценарии эксплуатации и преимущества

Применение TRS818C целесообразно в промышленной и коммунальной котельной технике, где требуется повторяемый электроподжиг при высоком числе пусков и при непрерывной эксплуатации. Типичные кейсы:

• Автоматизированные горелочные модули котельных средних и малых мощностей;
• Резервные или переносные отопительные установки, где ограничены размеры и вес компонентов;
• Системы с частыми циклами включения/выключения, требующие долговременной работы без деградации параметров.

Преимущества в эксплуатационных сценариях: компактность, предсказуемая энергия искрового разряда, вакуумная пропитка для долговечности и ED 100% для непрерывных режимов работы. Требования к монтажу включают защиту от влаги и соблюдение зазоров и крепления согласно паспортным данным.

Экспертное заключение

Трансформатор розжига Cofi TRS818C подходит для задач, где необходим стабильный высоковольтный поджиг при ограниченных размерах установки и при непрерывной эксплуатации. Модель оптимальна для интеграции в горелочные узлы с защищённым размещением, где критична воспроизводимость искрового разряда и контроль энергии поджига. При проектировании системы следует учитывать IP00, требования к изоляции и условия монтажа в соответствии с эксплуатационной спецификацией.
