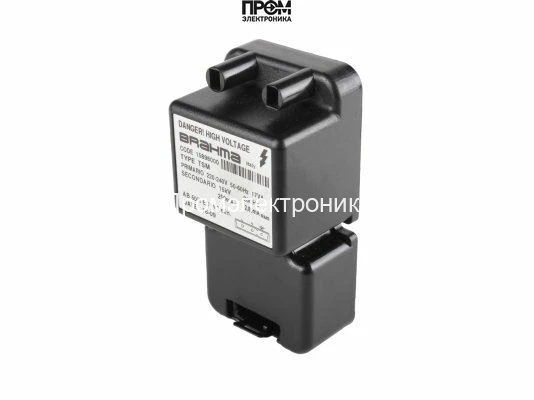

Трансформатор розжига Riello TSM 15898000

Трансформатор розжига Riello TSM 15898000 — назначение и область применения

Трансформатор розжига Riello TSM 15898000 — специализированный высоковольтный модуль для формирования искрового поджига в газовых горелочных устройствах предварительного смешивания, используемых в конденсационных котлах и тепловых установках. Основная функция — обеспечение стабильного высоковольтного импульса для пробоя газовоздушной смеси и инициирования горения при заданных эксплуатационных условиях.

Конструктивные особенности и принцип работы

Устройство выполнено по классической схеме повышающего трансформатора с низковольтной первичной обмоткой, питаемой от сети 220–240 В, и высоковольтной вторичной обмоткой с номинальным выходом 15 кВ. Внутренняя конструкция включает ферритовый/стальной магнитопровод с оптимизированной индуктивностью и намотку вторичной цепи с большим числом витков для достижения требуемого коэффициента трансформации и высокого электрического напряжения на выходе.

Формирование искрового разряда реализуется в импульсном режиме: первичная цепь питается через силовой переключатель или электронный драйвер, обеспечивающий прерывистую работу с нормативной длительностью включения ED 50% за 2 минуты. Это означает допустимую рабочую нагрузку и тепловой режим при циклическом использовании. Встроенный противопомеховый фильтр снижает уровень электромагнитных помех, предотвращая влияние высоковольтных переходных процессов на соседние электронные модули управления.

Концевые высоковольтные выводы выполнены в виде двух разъёмов для подключения свечей/электродов поджига через высоковольтные кабели длиной 2 м. Для питания используется кабель длиной 1 м. Корпус — ударопрочная термостойкая пластмасса, допускающая монтаж в любом положении и обеспечивающая электрическую изоляцию и механическую защиту при температуре окружающей среды от -20 до +60 °C.

Ключевые технические характеристики

• Выходное напряжение 15 кВ: обеспечивает пробой газовоздушной смеси с заданным расстоянием межэлектродного зазора; высокое напряжение снижает требуемую энергию на единицу объёма смеси и уменьшает чувствительность к загрязнениям электрода.
• Потребляемая электрическая мощность 17 ВА: определяет тепловую нагрузку на трансформатор и источник питания; при ED 50% обеспечивает приемлемый температурный баланс без необходимости дополнительного принудительного охлаждения.
• Ток поджига 2.85 мА: коррелирует с энерговыделением в искре и длительностью импульса; достаточен для формирования устойчивого воспламенения в типичных горелочных камерах конденсационных котлов.
• Частота 50/60 Гц: совместимость с основными сетевыми стандартами; отсутствие необходимости в преобразователе частоты при использовании в разных регионах.
• Класс пылевлагозащиты IP00: указывает на отсутствие герметизации корпуса; требует размещения в защищённом от прямого воздействия влаги и пыли отсеке агрегата.
• Габариты 4.2×8.3×3.3 см и вес 0.14 кг: компактность облегчает интеграцию в ограниченное пространство горелки, снижает инерцию по тепловому накоплению.
• Монтаж на винты и возможность установки в любом положении: упрощают сервис и замену без сложного приспособительного оборудования.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: блок устанавливают в камеру горелки, подключают к сетевому питанию и высоковольтным электродам. При запросе поджига электронный модуль инициирует подачу энергии на первичную обмотку; трансформатор формирует высоковольтный импульс, который вызывает искровой разряд между электродами, инициируя заданный процесс воспламенения газовоздушной смеси.

Для чего нужен в инженерной системе: служит интерфейсом между системой управления горением и непосредственно искровым поджигом, обеспечивая требуемую энергию и устойчивость воспламенения в условиях переменного состава смеси и изменчивого давления.

• Стабильность искрообразования: минимизация мёртвого времени поджига и повышение вероятности первого успешного воспламенения.
• Электромагнитная совместимость: встроенный фильтр снижает риск ложных срабатываний или помех на платах управления.
• Компактность и простота монтажа: подходит для модернизации и ремонта без значительного вмешательства в конструкцию горелки.
• Рабочий диапазон температур: поддерживает эксплуатацию в типичных котельных режимах.

Экспертное заключение

Технически Riello TSM 15898000 соответствует требованиям модульных систем поджига в конденсационных котлах: сочетание 15 кВ, 17 ВА и режима ED 50% определяет его как решение для прерывистого циклического поджига в стационарных тепловых установках. Рекомендуется применять при наличии защищённого от влаги монтажного отсека и штатного электронного драйвера поджига. Модель подходит для задач с умеренными частотами включений и ограниченным пространством установки, где критичны электромагнитная совместимость и компактные габариты.
