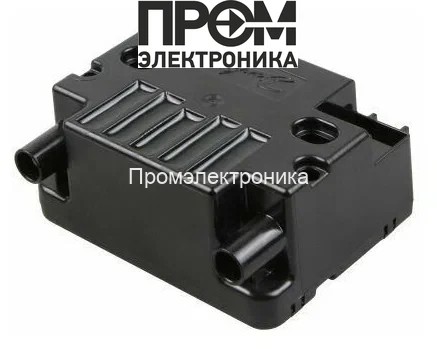

Трансформатор розжига Danfoss EBI 052F0034

Полное техническое наименование и назначение

Трансформатор розжига Трансформатор розжига Danfoss EBI 052F0034 — это специализированный импульсный блок высокого напряжения класса поджига для горелочных и отопительных установок. Устройство предназначено для преобразования сетевого напряжения 230 В в импульсное высокое напряжение порядка 7,5 кВ с целью формирования искрового разряда в камере сгорания или в зоне воспламенения топлива. Основная функция — обеспечение стабильного и воспроизводимого индукционного разряда при прерывистом режиме работы для жидкотопливных и газовых горелок, тепловых пушек и котлов.

Конструктивные особенности и принцип работы

Конструкция представляет собой компактный корпус с встроенной электронной схемой преобразования частоты и двухобмоточным трансформатором: первичная обмотка рассчитана на питание от сети 230 В, вторичная — на формирование импульса высокого напряжения ~7,5 кВ. Встроенный генератор формирует низковольтные импульсы повышенной частоты, которые затем усиливаются в первичной обмотке и передаются на вторичную с высоким коэффициентом трансформации.

Принцип формирования искры основан на быстром нарастании напряжения и локальном пробое воздушного промежутка у электрода поджига. При достижении электрического поля, превышающего диэлектрическую прочность межэлектродного пространства, возникает ионизация воздуха, что приводит к образованию проводящего канала и воспламенению топливовоздушной смеси. Электронная схема контролирует длительность импульса и частоту, обеспечивая протекание тока поджига порядка 40 мА и пиковую нагрузку первичной стороны до 0.25 А.

Для обеспечения долговременной надежности применены изоляционные материалы, устойчивые к пробою при повышенном напряжении, а также конструктивные меры по демпфированию механических вибраций и защите от влаги и пыли. Корпус рассчитан на многопозиционный монтаж; устройство рассчитано на прерывистый рабочий цикл с коэффициентом загрузки ED= 33 %.

Ключевые технические характеристики

• Напряжение поджига 7,5 кВ: обеспечивает необходимую напряженность поля для инициирования устойчивого искрового разряда при типичных зазорах электрода 2–6 мм; влияет на широту применимости в различных типах горелок.
• Мощность 74 Вт: характеризует электропотребление устройства и теплоотдачу; при расчетах теплового баланса монтажного отсека необходимо учитывать выделение тепла для обеспечения допустимой температуры окружающих компонентов.
• Ток первичной обмотки 0.25 А: определяет требование к предохранителю и электропроводке; сниженный ток уменьшает нагрев и увеличивает ресурс обмоток.
• Ток поджига 40 мА: определяет способность пробивать рабочий зазор и устойчивость воспламенения при изменении давления и состава топливовоздушной смеси.
• Продолжительность работы ED 33 %: рекомендованный режим прерывистой эксплуатации (например, 10 минут работы, 20 минут пауза) для предотвращения перегрева и деградации изоляционных слоев.
• Штекер 4 мм: унифицированный разъем на кабеле поджига упрощает замену электродов и интеграцию в существующие цепи поджига.
• Габариты 8.5×3.8×18.6 см и масса 2.6 кг: важны при проектировании крепежа и учёте инерционных нагрузок при вибрации.

Сценарии эксплуатации и преимущества

Как работает в типичных сценариях: при стартовой команде блока управления трансформатор генерирует серию импульсов высокого напряжения; искровой промежуток ионизируется, происходит воспламенение. После устойчивого горения подача импульсов прекращается. Для чего нужен: элемент системы поджига в газо- и жидкотопливных горелках, резервный модуль в котловых установках, компонент быстрого старта тепловых пушек в полевых и промышленных условиях.

• Поддержка прерывистого режима: снижает средний тепловой поток и продлевает ресурс при циклической работе.
• Компактность и возможность монтажa в любом положении: упрощают интеграцию в ограниченные монтажные отсеки.
• Унификация выводов под штекер Ø4 мм: облегчает техобслуживание и замену расходников.
• Защита от механических и климатических воздействий: обеспечивает стабильность работы в промышленной среде при вибрации и наличии пыли/влаги.

Экспертное заключение

Технически этот трансформатор предназначен для циклических режимов розжига с четко ограниченным коэффициентом загрузки. Модель применима в задачах, где требуется быстрое образование искрового разряда при относительно небольших габаритах и контролируемом тепловом режиме. Рекомендуется учитывать заявленные параметры ED 33%, потребляемую мощность 74 Вт и рабочие токи при проектировании цепей питания и системы охлаждения.
