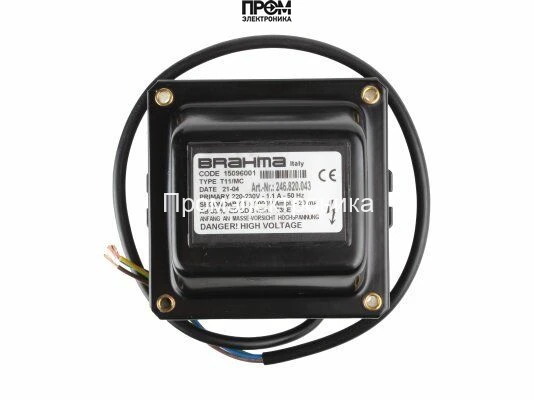

Трансформатор розжига Brahma T11/MC 15096001

Трансформатор розжига Brahma T11/MC 15096001 — устройство для генерации импульсного высокого напряжения в системах поджига

Представленный блок — промышленный трансформатор импульсного поджига класса оборудования для горелочных систем. Это компактный настенный/встроенный модуль, предназначенный для формирования высоковольтного импульса 9 кВ на запальном электроде при питании от сети 220 В. Основная функция — обеспечение надёжного электрического пробоя между электродом и массой для инициирования устойчивого горения топлива в газовых и жидкотопливных горелках с одним электродом поджига.

Конструктивные особенности и принцип работы

По конструкции трансформатор представляет собой магнитопровод с первичной и вторичной обмотками: одна первичная катушка для питания от сети и одна вторичная для формирования высокого напряжения. Преобразование реализовано через классическую схему с повышающим коэффициентом обмоточной группы, где отношение витков определяет величину выходного напряжения. Энергетическая способность модуля определяется параметрами сердечника, индуктивностью и допустимыми токовыми плотностями в обмотках.

Для устойчивого и предсказуемого возникновения искрового разряда используется импульсный режим: накопление энергии в первичной цепи и её переключение в секунду вторичную обмотку, что создаёт короткие высоковольтные импульсы. Эпоксидная заливка обеспечивает диэлектрическую изоляцию и уменьшает частичный разряд внутри корпуса; антикоррозионное покрытие защищает металлический кожух от коррозии в агрессивной среде. Экранирование минимизирует электромагнитные помехи и снижает уровень радиопомех, что важно при строгих требованиях к ЭМС в промышленных установках.

Ключевые технические характеристики

• Напряжение поджига 9 кВ: обеспечивает адекватную величину поля для пробоя межэлектродного зазора типичных горелок, уменьшает зависимость от загрязнений электрода и воздуха в камере сгорания.
• Потребляемая мощность 240 ВА: задаёт тепловой и электрический режим работы; влияет на выбор предохранителей и питающей проводки, а также на расчет температурного нагрева корпуса при длительных циклах работы.
• Сила тока 1.1 А и ток поджига 20 мА: первичный ток определяет нагрев обмоток и требования к сечению проводов; вторичный ток в 20 мА достаточно для создания искры без избыточного энерговложения в горелочный электрод.
• Продолжительность работы ED 33%: номинальная скважность указывает на допустимый циклический режим (примерно 33% включённого времени в цикле) и необходимость учета перегрева при длительной эксплуатации.
• Класс пылевлагозащиты IP 00: устройство не защищено от пыли и влаги; требует установки в защищённых от загрязнения и влаги отсеках или шкафах.
• Длина кабеля питания 550 мм и винтовой разъём 2,5 мм: упрощают монтаж в ограниченных пространствах и обеспечивают стандартное соединение с платами управления.
• Габариты 10.1×8×8.2 см и вес 3.5 кг: компактность облегчает интеграцию в модули горелки и уменьшает механические нагрузки при вибрациях.

Сценарии эксплуатации и преимущества

Как работает в реальной системе: при команде управления блок получает сетевое питание 220 В, первичная обмотка заряжает магнитопровод; при переключении формируется высоковольтный импульс 9 кВ, который передаётся по кабелю на электрод, инициируя искру и поджиг топливно-воздушной смеси. Эффективен в циклах кратковременных поджигов с повторяемостью в пределах заданного ED.

• Интеграция в горелочные шкафы: компактный размер и стандартные клеммы упрощают замену и монтаж в сервисных условиях.
• Стабильность искрообразования: точная намотка и эпоксидная изоляция уменьшают влияние температурных и вибрационных воздействий на величину выходного напряжения.
• Электромагнитная совместимость: экранирование минимизирует риск нарушения работы радиоэлектронных систем на объекте.
• Термостойкость в циклах поджига: заявленный ED 33% позволяет прогнозировать тепловую нагрузку и сроки обслуживания.

Экспертное заключение

Трансформатор Brahma T11/MC 15096001 предназначен для применения в системах с одним электродом поджига при стандартном сетевом питании 220 В и цикличности работы не выше заявленного ED. Подходит для модульных горелок в производственных и коммунальных установках при условии установки в сухом, защищённом отсеке. При проектировании систем следует учитывать IP 00, тепловую нагрузку, требования к сечению проводки и меры для отвода тепла, а также обеспечить соответствие электроизоляции и заземления требованиям монтажной документации.
