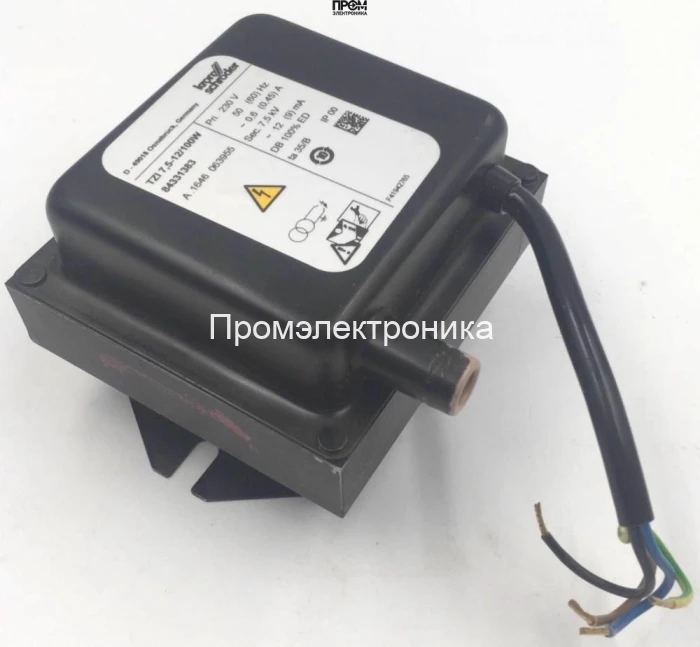

Трансформатор розжига Kromschroder TZI 7,5-12/100W

Трансформатор розжига Kromschroder TZI 7,5-12/100W — назначение и область применения

Трансформатор розжига Kromschroder TZI 7,5-12/100W представляет собой специализированное устройство высокого напряжения промышленного класса, предназначенное для формирования воспламеняющего электрического разряда в системах горелок. Основная функция — генерация высоковольтного импульса до 7,5 кВ для инициации плазменной или искровой точки воспламенения топлива в газовых и жидкотопливных горелочных камерах. Устройство ориентировано на интеграцию в шкафы управления горелками и промышленные топочные агрегаты, где требуется надежный импульсный розжиг при длительных циклах работы.

Конструктивные особенности и принцип работы

По конструктивной схеме трансформатор представляет собой импульсный повышающий трансформатор с обмотками, рассчитанными на работу в сетях 50/60 Гц. Входная цепь реализована для питания от сетевого напряжения с током потребления 0,6 / 0,45 А (в зависимости от конфигурации и частоты), что совместимо с типовыми управляющими блоками горелок. На первичной стороне используются ферритовые или лентованные сердечники с минимизацией потерь на гистерезис и вихревые токи — это снижает нагрев при длительной нагрузке и обеспечивает заявленную продолжительность работы ED 100%.

Повышающее звено сформировано многовитковой вторичной обмоткой, изолированной для выдерживания поджига до 7,5 кВ. Выходной импульс формируется либо как одиночный короткий высоковольтный импульс, либо как серия импульсов в зависимости от схемы управления горелкой. Трансформатор обеспечивает ток поджига 12 / 9 мА, что определяет энергию импульса (E ≈ U·I·t при заданной длительности импульса) и влияет на устойчивость воспламенения при различных расстояниях между электродами и разнице потенциалов в камере сгорания.

Корпус и монтаж: устройство выполнено в компактном корпусе с возможностью горизонтального монтажа и ориентированием кабелей вниз. В комплект входит силовой кабель длиной 410 мм. Данные по степени пылевлагозащиты в спецификациях вариативны (в описании упомянут IP20, в характеристиках — IP00); это указывает на необходимость уточнения в конкретной сборке перед установкой и на возможную эксплуатацию внутри закрытых щитов управления с защитой от внешнего загрязнения.

Ключевые технические характеристики

• Напряжение поджига 7,5 кВ: обеспечивает требуемый пробивной потенциал для стандартных газовых и жидкостных горелок; ключевое значение для пробоя межэлектродного зазора и формирования устойчивой пламенной фронты.
• Ток поджига 12 / 9 мА: определяет энергию импульса при заданной длительности; влияет на требуемое расстояние и конфигурацию электродов для надёжного воспламенения при различных составмах топлива и давлении в камере.
• Сила тока потребления 0,6 / 0,45 А: важна для расчёта энергопотребления блока управления и выбора предохранителей/реле в цепи питания; уменьшение тока снижает тепловую нагрузку и повышает долговечность источника.
• Продолжительность работы ED 100%: означает пригодность для непрерывной эксплуатации в циклах без требований на время охлаждения, что критично для промышленных установок с длительным режимом горения.
• Рабочая температура −20…+60 °C: определяет пределы применения в климатических зонах и требования к термостабилизации внутри шкафа управления при экстремальных условиях.
• Масса ≈ 2 кг и компактный корпус: облегчает монтаж в ограниченном пространстве шкафов автоматики и упрощает механическое крепление без необходимости дополнительных подложек.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальной системе: при команде на розжиг управляющий модуль подаёт питание на первичную обмотку трансформатора; в результате на вторичной обмотке формируется высоковольтный импульс, который по высоковольтному кабелю передаётся к электродам горелки и создаёт искровой разряд, инициирующий воспламенение топливовоздушной смеси.

Для чего нужен: применяется в промышленном и коммунальном отоплении, в котельных, сушильных установках и термических технологических процессах, где требуется гарантированный импульсный розжиг при переменных условиях смеси и давления.

• Подходит для интеграции с двухэлектродными и одноэлектродными горелочными схемами — гибкость применения.
• Конструкция с ED 100% — позволяет эксплуатировать устройство в непрерывных циклах без необходимости специальных защитных интервалов.
• Низкое энергопотребление первичной цепи облегчает проектирование питания шкафа автоматики.
• Компактный форм-фактор и стандартные точки крепления упрощают замену при сервисных работах.

Экспертное заключение

Трансформатор Kromschroder TZI 7,5-12/100W технически ориентирован на задачи стабильного индустриального розжига при длительных рабочих циклах. Он рассчитан на эксплуатацию в интегрированных системах автоматики котельного и технологического оборудования, где критична воспламеняемость при изменяющихся параметрах топливовоздушной смеси. При проектировании системы следует учитывать фактическую степень защиты корпуса и обеспечивать соответствующую защиту от пыли и влаги на уровне шкафа управления. Рекомендуется сверять параметры IP и коммутационные характеристики с паспортом поставляемой сборки перед монтажом.
