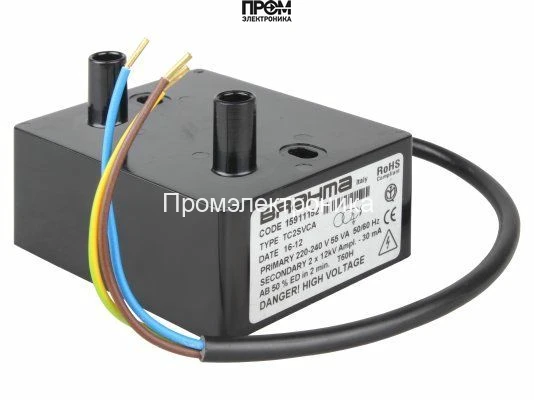

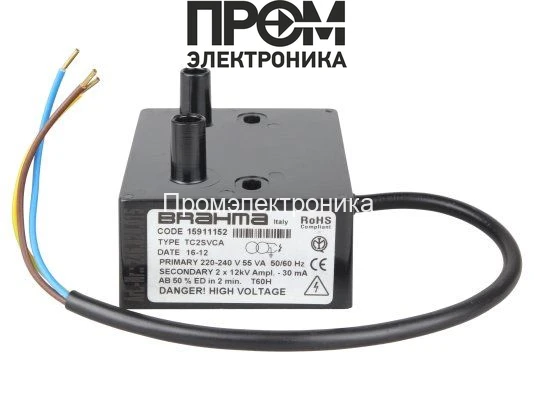

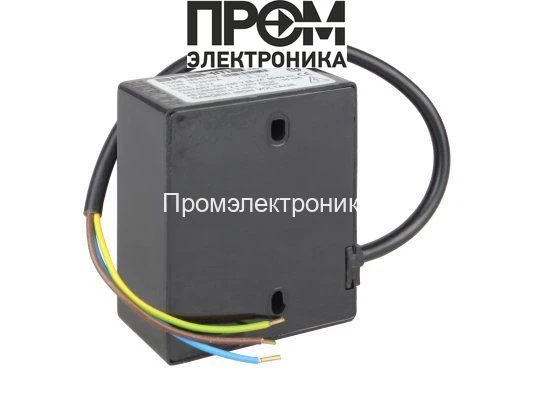

Трансформатор поджига Brahma TC2SVCA

Трансформатор поджига Brahma TC2SVCA — техническое назначение

Трансформатор поджига Brahma TC2SVCA представляет собой специализированный высоковольтный источник искрового разряда для промышленных и отопительно-технологических горелочных установок. Класс устройства — малогабаритный трансформатор розжига с электронным генератором импульсов, предназначенный для реализации стабильного инициирования горения газовых и жидкотопливных смесей в камерах сгорания и пилотных горелках.

Конструктивные особенности и принцип работы

Конструктивно преобразователь выполнен как высокочастотный преобразователь с первичной обмоткой, схемой электронного переключения и вторичной высоковольтной обмоткой, выводы которой формируют два канала по 2×12 кВ. Электронная часть обеспечивает формирование импульсов напряжения, требуемых для пробоя электрического промежутка свечи розжига. Принцип работы основан на создании электрического поля, при котором в объёме между электродами инициируется электронный лавинный разряд при достижении порога прорыва диэлектрика (примерно по закономерностям, описываемым законом Паскена для газов в условиях горения).

Регулирование длительности и частоты импульсов реализовано средствами электронной схемотехники, что снижает механические потери и обеспечивает стабильность искрового напряжения при колебаниях входного сетевого питания 220–240 В. В цепи предусмотрены элементы защиты от короткого замыкания и перегрузки, что ограничивает ток и защищает выходную обмотку и генератор. Важный эксплуатационный параметр — длительность работы по циклу ED 50%, указывающая допустимую нагрузку по времени во избежание перегрева обмоток.

Кабель питания длиной 320 мм и винтовые крепления на корпусе упрощают монтаж в модульных секциях горелок. Корпус соответствует стандарту IP00 (отсутствие оболочки от пыли и влаги), что требует установки внутри герметичной монтажной ниши или под защитным кожухом в соответствии с нормами по безопасности. Возможность установки фильтра подавления электромагнитных помех уменьшает влияние на периферийную автоматику и ПЛК.

Ключевые технические характеристики

• Напряжение поджига 2×12 кВ: обеспечивает энергетическую плотность электрического поля, достаточную для пробоя стандартного искрового промежутка; влияет на максимальный зазор между электродами и устойчивость розжига при низком давлении.
• Ток поджига 30 мА: ограничивает энергию искры, снижая износ электродов и вероятность динамического пробоя изоляции; определяет скорость и стабильность перехода в стационарное горение.
• Мощность 55 Вт: характеризует тепловой режим и потребление при номинальной работе; совместно с ED определяет допустимый цикл включения для предотвращения термической деградации.
• ED (50 %): указывает, что устройство рассчитано на прерывистый режим с равными интервалами включения и выключения; важно учитывать при подборе режима розжига для длительных пусковых циклов.
• Длина кабеля питания 320 мм и винтовое подключение: влияют на удобство монтажа, величину переходного сопротивления и необходимость дополнительной прокладки или удлинения кабеля с учётом падения напряжения и помех.
• IP00 корпус: требует установки в защищённой зоне; отсутствие пылевлагозащиты диктует требования к месту монтажа и конструктивной защите.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при подаче питания электронная часть формирует серию высоковольтных импульсов на вторичной обмотке; при достижении порога пробоя между электродами возникает искровой разряд, инициирующий воспламенение горючей смеси в камере. Система подходит для пусков с низким давлением подачи топлива и для повторных кратковременных запусков в циклических режимах.

• Надёжность в модульных горелочных блоках при корректной тепловой нагрузке (ED 50 %).
• Снижение электромеханического износа за счёт электронного формирования импульсов и ограниченного тока.
• Совместимость с типовыми схемами управления горелкой и возможностью подключения фильтра для подавления ЭМИ.
• Простота монтажа благодаря винтовым контактам и компактным габаритам.

Экспертное заключение

Технически трансформатор поджига Brahma TC2SVCA подходит для модульных горелочных систем с прерывистым режимом эксплуатации и умеренными требованиями по продолжительности работы. Ключевые ограничения — режим работы ED 50% и отсутствие пылевлагозащиты IP00, что требует размещения в защищённой монтажной зоне. Рекомендуется использовать при штатных рабочих зазорах и с учетом теплового баланса установки; при частых непрерывных пусках следует рассмотреть варианты с более высоким ED или активным охлаждением.
