Трансформатор розжига Kromschroder TGI5-15/100W

Трансформатор розжига Kromschroder TGI5-15/100W — назначение и область применения

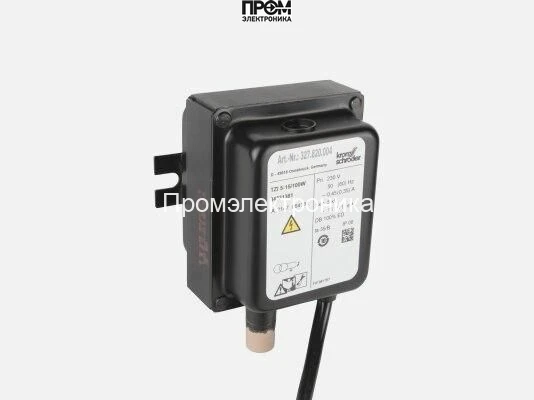

Трансформатор розжига Kromschroder TGI5-15/100W представляет собой специализированный силовой источник высокого напряжения для систем газового поджига горелок. Это устройство промышленного класса, предназначенное для формирования импульсного и/или постоянного напряжения поджига в автоматике горения. Основная функция — генерация поджига 5 кВ при обеспечении требуемого тока поджига 15 мА с питанием от сети 220 В и номинальной мощностью 100 Вт.

Конструктивные особенности и принцип работы

По конструкции трансформатор представляет собой низковольтную обмотку питания и высоковольтную обмотку с разделённой изоляцией и ферритовым/стальным магнитопроводом, оптимизированным для импульсных режимов. Повышение напряжения достигается классическим трансформаторным соотношением витков и компоновкой магнитной цепи, где критическим параметром является допустимая индукция магнитопровода и запас по магнитному насыщению.

Высоковольтный выход формирует искровой импульс через специализированную высоковольтную конструкцию вывода, рассчитанную на >5 кВ. Для ограничения токовых приращений и защиты обмоток применяются серийные сопротивления и система распределения потенциалов, а для уменьшения электромагнитных помех — экранирование первичной обмотки и применение низкоиндуктивных соединений. Внутренняя изоляция и прокладки соответствуют требованиям по электрической прочности и нагревостойкости для длительной работы при ED 100%.

Термомеханическая компоновка учитывает рассеяние мощности 100 Вт: корпус и массо-габаритная конструкция обеспечивают пассивное охлаждение при нормальных условиях эксплуатации, а масса 3.04 кг и габариты 14x9.5x18 см соответствуют требованиям по жёсткости и теплоотводу. Питательный кабель длиной 410 мм обеспечивает удобство подключения и выдерживает стандартные изоляционные напряжения сети.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: достаточный электрический потенциал для формирования стабильной искры на стандартных электродах горелочного узла при типичных зазорах; влияет на устойчивость поджига при загрязнении электрода и вариациях состава газа.
• Ток поджига 15 мА: определяет энергию искрового разряда и минимальную длительность импульса для ионизации газовой подложки; баланс между слишком малым током (ненадёжный поджиг) и избыточным (ускоренный износ электродов).
• Мощность 100 Вт: оказывает влияние на рабочий режим трансформатора и температурный режим корпуса; при расчёте интеграции требуется учитывать тепловыделение в непрерывном режиме.
• Сила тока 0.45 А (первичная): влияет на выбор предохранителей и сечений проводников в цепи питания; определяет нагрузочную способность источника 220 В.
• Продолжительность работы ED 100%: допускает эксплуатацию в непрерывном режиме без обязательных пауз, что критично для промышленных систем с частыми циклами поджига и длительным временем работы.
• Класс защиты IP20: означает защиту от доступа пальцами и отсутствие защиты от проникновения воды; требуется установка в закрытых, сухих электрических отсеках или шкафах управления.
• Габариты и масса: компактные размеры и масса обеспечивают простоту монтажа в ограниченных пространствах топочной автоматики.

Сценарии эксплуатации и преимущества

Как работает в типовой схеме: трансформатор подключают к блоку управления горелки; при команде на поджиг формируется импульс высокого напряжения, ионизирующий межэлектродное пространство, что обеспечивает миграцию заряда и воспламенение газовоздушной смеси. Для чего нужен: обеспечивает воспламенение при запуске и повторном поджиге, повышает надёжность автоматических циклов запуска в промышленных котельных и технологических печах.

• Интеграция в шкафы автоматизации котельных и линий термообработки.
• Подходит для режимов с частыми циклами поджига благодаря ED 100%.
• Техническая унификация с оборудованием марки Kromschroder и совместимость с типовыми электродами поджига.
• Простота монтажа и подключения к сети 220 В без сложных промежуточных преобразователей.

Экспертное заключение

По конструктивным и электрическим параметрам TGI5-15/100W соответствует задачам обеспечения стабильного искрового поджига в промышленных и коммунально-бытовых горелочных системах при непрерывной нагрузке. Модель подходит для интеграции в закрытые электроотсеки, где отсутствие влагозащиты IP20 компенсируется контролируемыми условиями установки. Рекомендуется учитывать тепловой режим корпуса, соблюдать рекомендации по заземлению и предохранительной коммутации в цепи питания.
