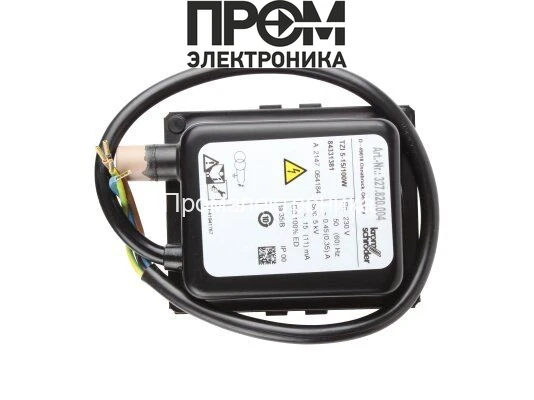

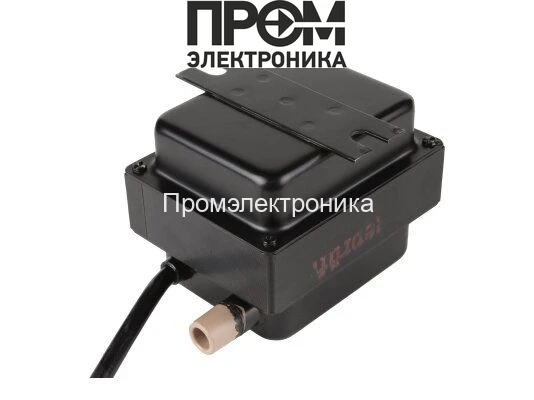

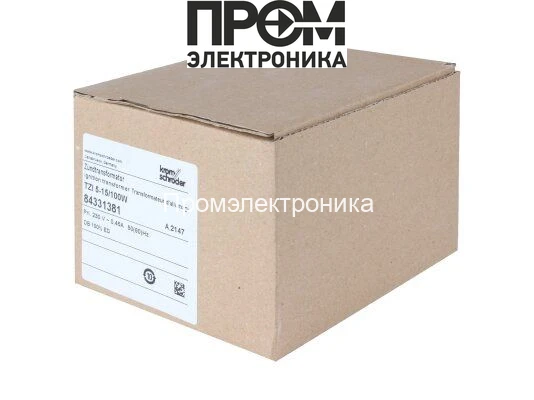

Трансформатор розжига Kromschroder TZI 5-15/100W

Трансформатор розжига Kromschroder TZI 5-15/100W — техническое наименование и назначение

Трансформатор розжига Kromschroder TZI 5-15/100W — это силовой высоковольтный преобразователь, предназначенный для формирования устойчивой искровой разрядной системы в газовых горелках и модулях поджига. Класс устройства — промышленный компонент систем подачи и воспламенения газов, применяемый в стационарных и промышленных котельных агрегатах. Основная функция — генерация высокого напряжения поджига 5 кВ при электропитании сети 230 В для надежного образования искры на электродах горелки.

Конструктивные особенности и принцип работы

Конструктивно трансформатор реализован по схеме низковольтной первичной обмотки и высоковольтной вторичной обмотки с разделенной изоляцией. На первичную обмотку подается синусоидальная сеть 230 В, 50/60 Гц, что позволяет устройству работать в разных электротехнических сетях.

Принцип работы: первичная обмотка создает магнитный поток в сердечнике, который посредством трансформации повышает напряжение на вторичной обмотке до ≈5 кВ. Для образования искры важно обеспечить достаточную скорость нарастания напряжения и амплитуду, компенсируя паразитную емкость кабелей и электроэлементов. Вторая обмотка имеет конструктивные меры по подавлению коронных разрядов и по увеличению электрической длины изоляции, что критично при режиме эксплуатации без дополнительной оболочки (в описанных условиях — класс пылевлагозащиты IP00).

Параметры тока первичной цепи (0.45 / 0.35 А) и тока поджига (15 / 11 мА) отражают рабочие режимы при разных нагрузках и температурных состояниях. Показатель ED 100% указывает на способность трансформатора работать в непрерывном режиме без цикличности включения, что достигается подбором магнитного материала сердечника и тепловой компоновкой обмоток для рассеивания мощности.

Ключевые технические характеристики

• Выходное напряжение 5 кВ: обеспечивает формирование электрического поля, достаточного для пробоя газового промежутка при типичных зазорах электродов в горелочных камерах; выбор 5 кВ снижает чувствительность системы к загрязнениям и повышенной влажности в установочном пространстве.
• Непрерывный режим ED 100%: допускает длительные циклы поджига или частые попытки розжига без перегрева, что важно при нестабильном воспламенении или в системах самодиагностики.
• Частота 50/60 Гц: совместимость с международными электрическими сетями уменьшает необходимость в дополнительной электросхеме преобразования частоты.
• Первичный ток 0.45 / 0.35 А: влияет на тепловую нагрузку; при увеличении тока растет тепловыделение в сердечнике и обмотках, что требует соответствующей тепломассы и вентиляции шкафа управления.
• Ток поджига 15 / 11 мА: параметр, определяющий энергию искрового разряда и устойчивость воспламенения смеси; обеспечивает соотношение между безопасностью и надежностью поджига.
• Класс защиты IP00 и вес 1.5 кг: указывает на необходимость установки в закрытом, защищенном от пыли и влаги отсеке; масса отражает компактную конструкцию с ферритовым сердечником и многожильной обмоткой.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: устройство подключается между сетью 230 В и электродами горелки через кабели высокого напряжения и согласующее заземление. При подаче питания вторичная обмотка формирует импульсное или синусоидальное напряжение необходимой амплитуды; при достижении пробойного потенциала между электродами возникает искра, инициирующая горение.

• Использование в промышленных котельных с частыми циклами розжига.
• Применение в автоматике горелок и системах безопасности как элемент контроля воспламенения.
• Совместимость с модулями контроля пламени и существующими высоковольтными кабелями.

Экспертное заключение

Трансформатор TZI 5-15/100W подходит для задач, где требуется стабильный высокий потенциал поджига при непрерывной эксплуатации и совместимость с 230 В/50–60 Гц. Требует размещения в защищенном от пыли/влаги отсеке и корректной интеграции в систему заземления и электрических защит. Рекомендуется при интеграции учитывать влияние длины и емкости ВЧ-кабелей на форму искрового импульса и проводить проверку пробойных напряжений в условиях реальной газовой смеси.
