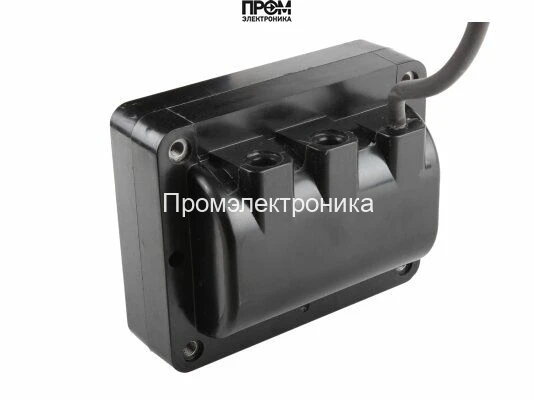

Трансформатор розжига Elco 65323235

Трансформатор розжига Elco 65323235 — техническое назначение

Трансформатор розжига Elco 65323235 — это электромеханическое/электронное устройство класса компонентов для узлов поджига горелок, предназначенное для генерации высокого пикового напряжения на электродах поджига с целью создания искрового разряда и инициации горения. Устройство относится к классу импульсных источников высокого напряжения для промышленных и коммунально-бытовых систем отопления.

Конструктивные особенности и принцип работы

Конструкция сочетает управляющую электронную схему инвертора/формирователя импульса и высоковольтный повышающий тракт. На входе находится сеть 230 В переменного тока с частотой 50 Гц, которая через выпрямитель и блок управления формирует импульсы на первичной обмотке повышающего трансформатора или на электронном высокочастотном преобразователе. Повышение напряжения производится по принципу электромагнитной индукции с последующей формировкой импульса высокого напряжения длительностью, достаточной для пробоя зазора между электродами.

Изолирующие материалы корпуса и композитные выводы рассчитаны на работу с пиковыми уровнями до 5 кВ. Наличие двух высоковольтных выходов позволяет организовать конфигурацию "электрод — корпус" или "электрод — электрод" в зависимости от схемы горелки. Штекерные разъемы Ø4 мм упрощают подключение кабелей поджига и обеспечивают механически воспроизводимый контакт при монтаже.

Термическое поведение определяется параметром продолжительности работы ED 15 %, что означает необходимость управления циклом включения для поддержания теплового режима: при продолжительной эксплуатации следует обеспечивать паузы, соответствующие указанной нагрузочной способности. Защитная электроника ограничивает перегрузочные токи и предохраняет витки обмотки от локального перегрева.

Ключевые технические характеристики

• Входное напряжение 230 В / 50 Гц: совместимость с сетями стандартного энергоснабжения; критично для выбора питания и предохранительной цепи в системе.
• Пиковое напряжение 5 кВ: обеспечивает достаточный электрический градиент для стабильного пробоя воздуха в нормальных условиях и при стандартных зазорах электродов, влияет на выбор величины зазора и энергоёмкость искрового разряда.
• Ток поджига 30 мА: определяет энергию импульса и возможность формирования устойчивой дуги при различных типах смесей (газ, мазут, дизель), влияет на износ электродов и требования к заземлению.
• Рабочий ток 1.45 А: определяет нагрузку на сеть и требование к проводке питания; важно при проектировании цепей защиты и предохранителей.
• Продолжительность работы ED 15%: указывает на термическое ограничение при циклической работе; при превышении требуется принудительное уменьшение рабочего цикла или улучшенное охлаждение.
• Класс пылевлагозащиты IP00: устройство не рассчитано на защиту от пыли и влаги; монтаж в защищённом корпусе обязателен в агрессивной среде.
• Длина кабеля питания 1140 мм, штекер Ø4 мм: влияет на удобство монтажа и электрическое сопротивление подключения; учитывать при протяжке в шкафах управления.
• Масса 2.05 кг и габариты 14.5×12×10 см: важны при расчёте механического крепления и вибронагрузок.

Сценарии эксплуатации и преимущества

Применяется в узлах розжига газовых, мазутных и дизельных горелок в котлах, водогрейных установках и промышленных печах. Предпочтителен в системах с периодическим циклом старта, где нужно быстрое, контролируемое формирование искрового разряда.

• Интеграция в шкаф управления: стандартный вход 230 В и штекерные выводы упрощают монтаж.
• Формирование стабильной искры при 5 кВ: позволяет использовать стандартные зазоры электродов и минимизировать повторные попытки поджига.
• Защитная электроника: снижает риск повреждений при кратковременных перегрузках и способствует долгосрочной стабильности.
• Компактность и масса: облегчает установку в ограниченных пространствах горелочного узла.
• Совместимость с распространёнными типами горелок: универсальность применения при соблюдении требуемого ED.

Экспертное заключение

Elco 65323235 подходит для задач периодического розжига в системах отопления и промышленности при условии соблюдения термального режима (ED 15 %) и монтажа в сухом защищённом объёме из‑за IP00. Рекомендуется использовать в конфигурациях с контролем циклов включения, соответствующими предохранителями на входе и надёжным заземлением центра. При проектировании узла следует учитывать пиковое напряжение, ток поджига и требования к изоляции кабельных трасс.
