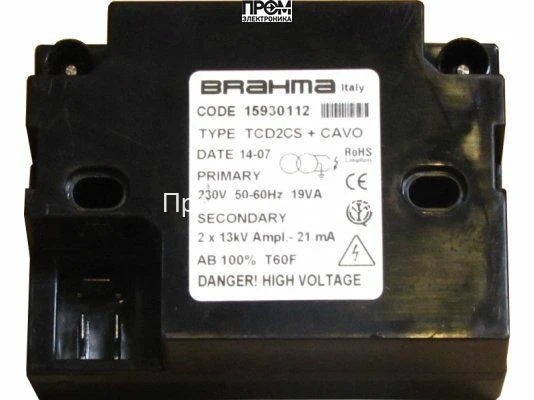

Трансформатор розжига Brahma TCD2СS

Трансформатор розжига Brahma TCD2СS — техническое назначение

Трансформатор розжига Brahma TCD2СS — электромагнитное устройство класса поджига для промышленных и коммунально-бытовых горелочных блоков. Предназначен для формирования высоковольтного импульса поджига топливно-воздушной смеси в камерах сгорания. Относится к категории стационарных высоковольтных трансформаторов розжига, эксплуатируемых в отопительных котлах и горелочных автоматах.

Конструктивные особенности и принцип работы

Устройство реализовано по классической схеме с изолированным первичным и вторичным обмотками, магнитопроводом и корпусом с выходным высоковольтным выводом. При подаче напряжения сети 230 В на первичную обмотку через сердечник формируется магнитный поток, который индуцирует высокое напряжение на вторичной обмотке за счёт численного соотношения витков.

Соотношение витков даёт примерный коэффициент трансформации ≈ 56.5:1 (расчёт по соотношению 13 кВ / 230 В), что позволяет получить рабочее напряжение поджига. При номинальной потребляемой мощности 19 Вт первичный ток порядка 0.083 A, тогда как вторичный ток ограничен характеристикой обмотки и системой розжига до 62 мА. Соотношение напряжения и тока обуславливает эквивалентное сопротивление вторичной цепи ≈ 210 кОм (расчёт: 13 000 В / 0,062 А), что характерно для импульсных систем поджига с ограниченной энергоотдачей во избежание разрушительного разряда.

Материалы изоляции и компоновка рассчитаны на строго локализованные высоковольтные импульсы; при этом класс пыле/влагозащиты IP00 указывает на необходимость установки в закрытом корпусе или контрольной нише агрегата. Габариты 8.6×3.55×7 см, масса 0.42 кг и длина питающего кабеля 560 мм обеспечивают интеграцию в стандартные монтажные ниши горелочной автоматики без значительных изменений компоновки.

Ключевые технические характеристики

• Напряжение питания 230 В: обеспечивает совместимость с промышленной однофазной сетью; допускает подключение через стандартные цепи управления горелкой.
• Потребляемая мощность 19 Вт: обеспечивает первичный ток ~0.083 A, что минимизирует перегрузку сетевых цепей и снижает требования к предохранительной автоматике.
• Напряжение поджига 13 кВ: достаточное для преодоления пробивного напряжения электродного зазора в типичных горелках; обеспечивает стабильную и повторяемую инициацию искрового разряда.
• Ток поджига 62 мА: лимитирует энергию разряда, предотвращая чрезмерный нагрев электродов и сокращая риск преждевременного пробоя изоляции.
• Габариты и масса: компактный корпус (8.6×3.55×7 см, 0.42 кг) упрощают монтаж в ограниченных пространствах и снижают динамическую нагрузку на крепления.
• Класс защиты IP00: требует установки в защищённом объёме с контролируемой средой; не предназначен для прямого воздействия влаги и пыли.

Сценарии эксплуатации и преимущества

Как работает в реальном режиме: при команде автоматики подаётся питание на первичную обмотку; трансформатор формирует высокий потенциал на вторичной обмотке; искровой зазор в горелке пробивает при достижении пробивного напряжения; образованный канал ионизированного газа служит проводником для начальной искры, инициирующей воспламенение смеси.

• Интеграция в промышленные котлы: подходит для модульной автоматики с ограниченной доступностью пространства монтажной ниши.
• Простота замены: унифицированные габариты и питающий кабель 560 мм упрощают замену вышедших из строя блоков без глубокой переделки горелочной панели.
• Контролируемая энергия поджига: сочетание высокого напряжения и ограниченного тока уменьшает риск повреждения электрических элементов горелки.
• Соответствие инженерным требованиям: расчётные параметры позволяют прогнозировать взаимодействие с элементами заземления, искровыми зазорами и системами грозозащиты.

Экспертное заключение

Трансформатор розжига Brahma TCD2СS целесообразен для задач, где требуется компактный источник высоковольтных импульсов с ограниченной энергией разряда — поддержка розжига газо- и дизель- горелок в котельных установках средней и малой мощности. При монтаже необходимо учитывать отсутствие внешней защиты (IP00) и обеспечить экранирование и заземление в соответствии с нормативами электро- и пожарной безопасности.
