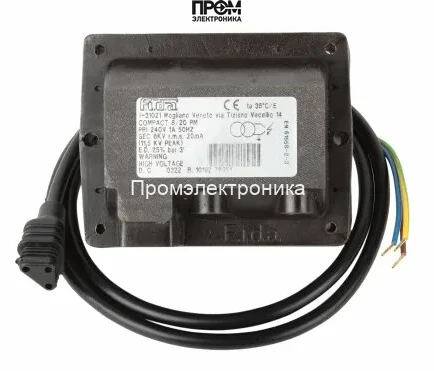

Трансформатор розжига Elco 65323225

Трансформатор розжига Elco 65323225 — назначение и область применения

Данный элемент — силовой модуль розжига горелочных устройств: трансформатор розжига типа низковольтный первичный — высоковольтный вторичный. Относится к классу модульных генераторов искры для стационарных и мобильных отопительных блоков, промышленных горелок и котлов с автоматикой. Основная функция — формирование устойчивого высоковольтного импульса для инициирования электрической искры и надежного поджига топливной смеси.

Конструктивные особенности и принцип работы

Аппарат построен по классической схеме трансформатора с высокой частью изоляции: первичная обмотка рассчитана на сеть 110 В при частоте 60 Гц, вторичная — выполнена со значительным числом витков и минералогированной или пропитанной изоляцией для выдержки пиков до 5 кВ. Принцип работы основан на преобразовании переменного напряжения первичной обмотки в вторичное высоковольтное напряжение через трансформацию витковой плотности и магнитный поток в сердечнике.

Для стабильного разряда реализована высокая удельная индукция сердечника и оптимизированный коэффициент трансформации: соотношение витков и геометрия сердечника минимизируют потери на вихревые токи и повышают КПД при коротких импульсах. Выходной тракт оснащен двумя отдельными высоковольтными выводами с разъемами 4 мм, что обеспечивает симметричную подачу искрового напряжения к электродам поджига.

Изоляция вторичной цепи и конструктивные барьеры рассчитаны с учетом паразитной емкости и индуктивности, чтобы предотвратить преждевременные частичные разряды. Тепловой режим управляется согласно указанному рабочему циклу ED 25%/3 мин: при этом конструкция допускает короткие пиковые нагрузки с последующим восстановительным периодом для рассеивания тепла через корпус и монтажные поверхности.

Ключевые технические характеристики

• Входное напряжение 110 В / 60 Гц: обеспечивает совместимость с сетями, типичными для затратопредъявляющих систем; стабильность фазы критична для синхронных систем автоматики.
• Выходное напряжение до 5 кВ: достаточное для формирования искрового зазора типовых электродов; значение определяет минимальный пробойный зазор и требования к дистанции до корпуса и заземления.
• Ток первичной обмотки 2.4 А: задает тепловой режим первичной цепи и требования к предохранению цепи питания.
• Ток поджига 20 мА: ограничивает энергию разряда и влияет на износ электродов; при заданном токе обеспечивается стабильная энергия искры при типичных зазорах.
• Рабочий цикл 25% за 3 минуты (ED): определяет допустимую продолжительность непрерывной подачи импульсов и интервал охлаждения; важен при расчете температуры обмоток и службы слабых точек изоляции.
• Класс пылевлагозащиты IP44: защита от объектов диаметром >1 мм и от брызг с любого направления; влияет на выбор места монтажа и необходимость дополнительной герметизации в агрессивной среде.
• Длина кабеля питания 1140 мм и штекерные разъемы 4 мм: упрощают интеграцию в существующие жгуты и минимизируют необходимость удлинителей, но требуют контроля сопротивления контактов для сохранения качества искрового импульса.
• Габариты 16.5×15.5×14.5 см, вес 2.05 кг: компактность обеспечивает монтаж в ограниченном объеме шкафов автоматики, при этом масса указывает на массивный сердечник и защитную оболочку.

Сценарии эксплуатации и преимущества

Типовые сценарии: автоматизированные настенные и напольные котлы, промышленные горелки с частыми кратковременными включениями, резервные установки обогрева, испытательные стенды при отладке пускотехнических параметров. В сценариях с циклическим розжигом важна соответствие ED и время восстановления.

• Совместимость с промышленной автоматикой: стандартные токи и напряжения позволяют интегрировать модуль в схемы с контроллерами и горелочными блоками.
• Управляемая энергия искры: предсказуемая амплитуда и ток поджига минимизируют риск ложных разрядов и чрезмерного износа электродов.
• Механическая и электрическая защита IP44: снижает потребность в дополнительной оболочке при установке вне агрессивной среды, но требует внимания в условиях высокой запыленности.
• Малый габарит и фиксированные штекерные выводы: упрощают монтаж и замену без переналадки проводки.
• Стандарты и тестирование: конструкция соответствует отраслевым требованиям по изоляции и безопасности, что критично для длительной эксплуатации в системах отопления с автоматикой контроля пламени.

Экспертное заключение

Трансформатор розжига Elco 65323225 предназначен для задач, где требуются кратковременные высоковольтные импульсы с контролируемой энергией и предсказуемым тепловым режимом. Модель подходит для интеграции в автоматические горелочные системы с частыми пусками и контролируемыми рабочими циклами; при выборе следует учитывать ED 25% и требования к охлаждению при длительных сериях срабатываний. В условиях повышенной запыленности или прямого попадания влаги рекомендуется дополнительная защита за пределами заявленного класса IP44.
