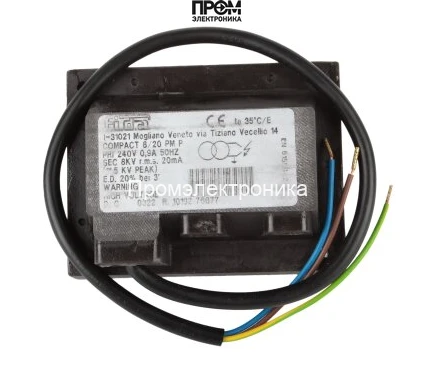

Трансформатор розжига Elco 65323224

Трансформатор розжига Elco 65323224 — назначение и общая характеристика

Трансформатор розжига Elco 65323224 — это специализированный источник высоковольтного импульсного напряжения класса приборов поджига для промышленных горелочных модулей. Устройство принадлежит к классу высоковольтных трансформаторов с импульсной выдачей энергии и предназначено для обеспечения надежного электрического поджига топлива посредством электродов. Применяется в котельных установках, промышленных горелках и теплогенераторах, где требуется быстрый и воспроизводимый искровой разряд при сетевом питании 110 В, 50 Гц.

Конструктивные особенности и принцип работы

Конструкция основана на силовом трансформаторе с первичной обмоткой для сети 110 В и высоковольтной вторичной обмотке, намотанной с использованием изоляционных материалов с высокой диэлектрической прочностью. Через понижающе-повышающий магнитопровод осуществляется энергия накопления и передача в виде высоковольтных импульсов. На выходе формируется до 5 кВ постоянного/импульсного напряжения при ограниченном токе поджига 20 мА, что обеспечивает требуемую энергетическую плотность искрового промежутка при минимальном влиянии на систему питания.

Тепловая и электрическая защита реализованы сочетанием конструктивной изоляции, дистанций утечки и корпуса из термостойкого термопластика с индексом защиты IP44, а также проектным циклом работы ED 25% за 3 минуты, что задаёт допустимую длительность включения и паузу охлаждения для предотвращения теплового пробоя. Штекерные 4 мм разъёмы и кабель длиной 1140 мм оптимизированы для минимизации переходных сопротивлений и снижения риска микропробоев на контактах.

Ключевые технические характеристики

• Входное напряжение 110 В, 50 Гц: совместимость с типовой промышленной сетью; обеспечивает стабильную первичную индукцию и предсказуемость трансформации при колебаниях ±10%.
• Выходное напряжение до 5 кВ: достаточное для формирования искрового разряда в широком диапазоне топливно-воздушных смесей; повышенное напряжение увеличивает вероятность пробоя при загрязнённых электродах, снижая потребность в повышении уровня топлива.
• Ток поджига 20 мА: ограниченный ток снижает энергию разряда, уменьшая износ электродов и тепловую нагрузку на систему при сохранении надежности зажигания.
• Сила тока 2.4 А (первичная): определяет нагрузку на цепь питания и выбор предохранителей; влияет на время накопления энергии в магнитопроводе и максимальную частоту импульсов.
• ED 25% за 3 минуты: эксплуатационный режим, задающий долговременную тепловую устойчивость; при проектировании системы охлаждения следует учитывать необходимую паузу для сохранения параметров и предотвращения деградации изоляции.
• Корпус термопластик, IP44: обеспечивает защиту от брызг и крупных частиц пыли; допускает монтаж в защищённых нишах горелочного отсека, но требует вентиляции для отвода тепла.
• Масса 1.8 кг и габариты 12.3x10.3x10.3 см: компактность позволяет устанавливать блок в ограниченных пространствах и в любой ориентации без влияния на параметры, при условии соблюдения воздушного зазора и теплоотвода.

Сценарии эксплуатации и преимущества

Типичные сценарии: интеграция в модульные горелки для котельных, модернизация систем поджига в промышленных печах, резервирование источников искрового поджига в энергетических установках. В режимах с прерывистой работой трансформатор обеспечивает повторяемый искровой разряд при пусках и перезапусках горелки.

• Стабильность искрового разряда: минимальная зависимость от загрязнения электродов благодаря высоким напряжениям и ограниченному току.
• Удобство монтажа: штекерные 4 мм разъёмы и заводская длина кабеля 1140 мм упрощают замену и сокращают время сервисного обслуживания.
• Тепловая выносливость: заявленный ED 25% и термостойкий корпус позволяют эксплуатировать устройство в циклах пуск–работа без ранней деградации изоляции при соблюдении режима.
• Электрическая безопасность: конструктивная изоляция и ограничение выходного тока снижают риск постоянных тлеющих разрядов и коротких замыканий.

Экспертное заключение

Трансформатор розжига Elco 65323224 подходит для задач обеспечения искрового поджига в промышленных горелочных системах с прерывистой эксплуатацией и ограниченными монтажными объёмами. При проектировании системы следует учитывать входной ток 2.4 А, режим ED 25% и требования по вентиляции корпуса. Для гарантийной и безопасной работы критично соблюдение интервалов охлаждения и использование штатных штекерных подключений с корректной полярностью и заземлением.
