Трансформатор розжига Honeywell ZT 930 1 мм

Трансформатор розжига Honeywell ZT 930 1 мм — назначение и область применения

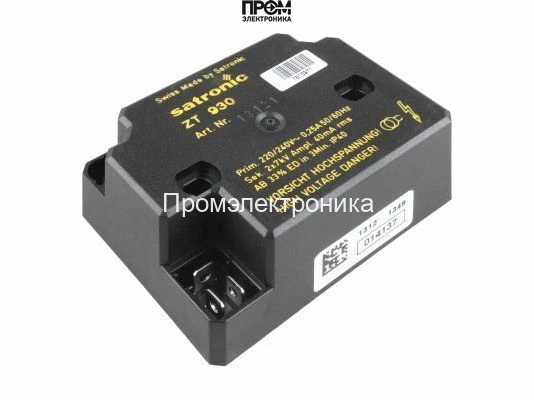

Трансформатор розжига Honeywell ZT 930 1 мм — высоковольтное устройство класса вспомогательного оборудования для горелочных устройств, предназначенное для формирования импульсного высокого напряжения, необходимого для инициации электрической дуги между электродами в камерах сгорания. Применяется в промышленных и коммунально-бытовых газовых и жидкотопливных горелках, в системах автоматического поджига котлов и горелочных монтировок. Основная функция — создание стабильного рабочего импульса высокого напряжения при питающем напряжении сети 220–240 В.

Конструктивные особенности и принцип работы

Устройство выполнено в корпусе из огнеупорного полимера с классом пылевлагозащиты IP40. Внутри расположен силовой трансформатор с первичной обмоткой, рассчитанной на сетевой диапазон 50/60 Гц, и вторичной обмоткой, обеспечивающей выходное напряжение порядка 7 кВ. Сердечник и изоляция спроектированы для повторяющихся импульсных нагрузок с коэффициентом эксплуатации ED 33% (например, 33 % в 3‑минутном цикле), что ограничивает длительность непрерывной работы для предотвращения перегрева обмоток.

Принцип работы: при подаче питающего напряжения первичная обмотка нагружает магнитопровод, вторичная обмотка генерирует высокое переменное напряжение. Система импульсного формирования (интегрированная или внешняя) задаёт частоту и длительность импульсов. Вектор тока в вторичной обмотке ограничен параметром ток поджига 40 мА, что обеспечивает требуемую энергетическую плотность на зазоре электродов при минимальном энергопотреблении. Номинальный потребляемый ток устройства — 0,25 А по сети 230 В, что определяет тепловое выделение на первичной обмотке и требования к охлаждению при циклической работе.

Механические интерфейсы представлены штекерными разъёмами 1 мм для распределения высокого напряжения к электродам; такие размеры разъёма соответствуют стандартным кабельным системам поджига и определяют пределы контактного сопротивления и допустимой силы тока при длительных коммутациях.

Ключевые технические характеристики

• Входное напряжение 220–240 В, 50/60 Гц: обеспечивает совместимость с сетями переменного тока большинства регионов; влияет на конструкцию первичной обмотки и требования к помехозащите.
• Выходное напряжение 7 кВ: обеспечивает необходимое напряжение искрового пробоя в стандартных зазорах электродов; определяет длину зазора и размеры изоляционных прокладок в горелочной камере.
• Ток поджига 40 мА: ограничивает энергию одного импульса и снижает риск повреждения электродов и изоляции при повторных поджиговых циклах.
• Потребляемый ток 0,25 А: указывает на энергопотребление первичной цепи и важен при расчёте питающей линии и защите (предохранители, автоматические выключатели).
• Класс защиты IP40: защищает от крупных частиц и механических воздействий, но не обеспечивает защиту от струй воды; критично учитывать в местах с высокой влажностью или наличием конденсата.
• ED 33% (3 минуты): эксплуатационный режим, определяющий допустимую циклическую нагрузку для предотвращения термической деградации обмоток и изоляционных материалов.
• Рабочий диапазон температур −10…+60 °C: задаёт условия монтажа и необходимость учета температуры окружающей среды при проектировании систем отопления или котельных узлов.

Сценарии эксплуатации и преимущества

Как работает в типовой схеме: блок подключается к сети питания 230 В, вторичные выходы подключаются к электродам поджига. При требовании системы управления генерируются импульсы высокого напряжения, между электродами формируется искра, инициирующая воспламенение газообразного или жидкого топлива. Система управления должна учитывать время включения трансформатора и интервал его работы согласно ED для избежания перегрева.

• Совместимость с горелками газ/мазут: подходит для горелочных узлов с импульсным способом поджига и фиксированным зазором электродов около величины, рассчитанной под 7 кВ.
• Низкое энергопотребление: позволяет использовать стандартные питающие цепи без необходимости существенного увеличения сечения проводников.
• Простота монтажа: штекерные разъёмы упрощают замену и обслуживание, минимизируют время простоя при замене модуля.
• Термальная и механическая устойчивость: корпус из огнеупорного полимера и рабочий температурный диапазон обеспечивают надёжность в типичных технологических помещениях.

Экспертное заключение

Модель рассчитана для применения в циклических режимах поджига при умеренных нагрузках и типичных промышленных и коммунальных установках. Рекомендуется использовать в системах с контролируемой логикой поджига и соблюдением режима ED. Для монтажа и эксплуатации важно обеспечить защиту от влаги и конденсата, корректный подбор предохранителей по току 0,25 А и обеспечение надёжного заземления оборудования.

Ответы на голосовые запросы: Как работает трансформатор розжига? — формирует импульсное высокое напряжение на вторичной обмотке, достаточное для пробоя зазора между электродами и инициации пламени. Для чего нужен трансформатор розжига? — для надежного и повторяемого запуска горелки посредством электрической искры при минимальном энергопотреблении и защищённом циклическом режиме работы.
