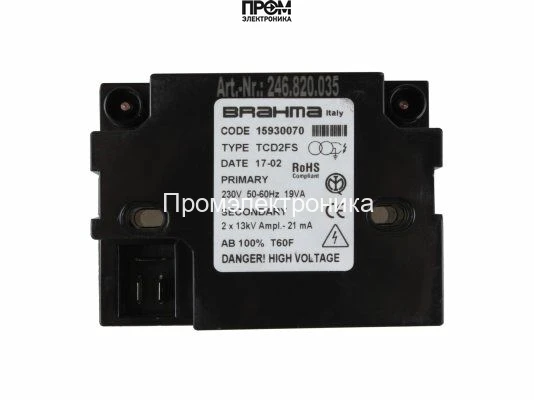

Трансформатор розжига Brahma TCD2FS 15930070

Трансформатор розжига Brahma TCD2FS 15930070 — назначение и область применения

Представленный модуль — трансформатор розжига низковольтного привода искрового поджига, рассчитанный на интеграцию в газовые горелочные и отопительные системы промышленного и коммунально-бытового класса. Это трансформатор импульсного/постоянного поджига с выходным напряжением формирования искры, предназначенный для обеспечения устойчивого воспламенения топливно-воздушной смеси при запуске горелочных устройств.

Конструктивные особенности и принцип работы

Конструкция основана на ферритовом/стальном сердечнике с разделёнными обмотками: первичная обмотка питается от сети переменного тока (50/60 Гц), вторичная выполнена с большим числом витков для получения высокого напряжения поджига. При подаче сетевого напряжения на первичную обмотку через индуктивность формируется магнитный поток; добротность и индуктивность обмоток определяют форму и амплитуду скачка напряжения на вторичной обмотке.

Выходное напряжение поджига 13 кВ образуется за счёт соотношения витков и коэффициента трансформации, при этом ограничивающий элемент по току и паразитная ёмкость определяют длительность и энергию искрового импульса. Ток поджига 21 мА и потребляемая мощность 19 ВА задают рабочую точку: при этих параметрах обеспечивается достаточная энерговооружённость импульса для пробоя промежутка зазора электродов, при этом тепловая нагрузка на трансформатор остаётся в пределах, допускаемых режимом эксплуатации.

Ключевые конструктивные элементы: магнитная система с минимизированными потерями на перемагничивание, изоляция высокого напряжения с учётом коронного эффекта, штекерные разъёмы 4 мм для поджига и кабель питания 560 мм для удобства монтажа. Класс защиты IP00 указывает на отсутствие специализированной оболочки от попадания влаги и пыли, поэтому монтаж в герметичных или защищённых от внешних факторов отсеках обязателен.

Ключевые технические характеристики

• Напряжение поджига 13 кВ: обеспечивает пробой стандартных электродных зазоров и устойчивое воспламенение при типичных расстояниях и давлениях в камерах сгорания.
• Ток поджига 21 мА: ограничивает энергию импульса, снижая риск преждевременного перегрева обмоток и продлевая ресурс изоляции при циклических запусках.
• Потребляемая мощность 19 ВА: определяет тепловой баланс и требования к питающему источнику; при номинальной нагрузке не превышает типичные характеристики блока управления горелки.
• Работа на частоте 50/60 Гц: совместимость с сетями разных регионов без преобразования частоты; влияет на конструктив первичной обмотки и магнитные потери.
• Продолжительность работы 100% ED: допускает непрерывную эксплуатацию без циклических ограничений, что важно в системах с частыми подряд пусками или длительным удержанием пламени.
• Габариты 8.7×6.5×4 см и вес 0.25 кг: компактность упрощает интеграцию в ограниченные монтажные ниши и снижает динамические нагрузки на крепления.

Сценарии эксплуатации и преимущества

Как работает в типовом сценарии: блок управления подаёт управляющий сигнал на первичную обмотку, внутри трансформатора формируется высокий импульс вторичного напряжения; этот импульс передаётся через штекерные разъёмы к электродам розжига, где происходит пробой и образование искры. Для чего нужен: предназначен для инициирования возгорания в газовых горелках, котлах, камерах сгорания и системах автоматического розжига.

• Интеграция в автоматические горелочные секции: совместим с системами управления, требующими 13 кВ импульсного поджига.
• Высокая эксплуатационная надёжность: режим 100% ED и инженерные решения по теплоотводу позволяют рассчитывать на длительную работу в непрерывных циклах.
• Компактный форм-фактор: упрощает модернизацию и замену штатных модулей без изменения компоновки оборудования.
• Стандартизованные разъёмы и длина кабеля: упрощают монтаж и обслуживание, уменьшают время на пусконаладку.

Экспертное заключение

Трансформатор розжига Brahma TCD2FS 15930070 подходит для задач, где требуется формирование устойчивого импульса 13 кВ при ограниченном токе 21 мА и стабильной тепловой работе при 19 ВА. Рекомендован для замены модулей в агрегатах с защищённой монтажной компоновкой; при установке следует учитывать отсутствие внешней защиты (IP00) и обеспечить соответствующую изоляцию и вентиляцию.
