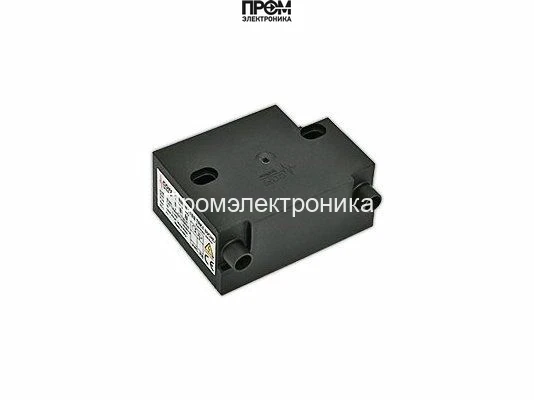

Трансформатор поджига Brahma TCD2BA

Трансформатор поджига Brahma TCD2BA — назначение и область применения

Трансформатор поджига Brahma TCD2BA (15930040) — это специализированный модуль высокого напряжения класса оборудования для горелочных устройств. Основная функция — генерация импульсного высокого напряжения для ионизации и пробоя газового или жидкотопливного промежутка в камере сгорания, другими словами — формирование искрового разряда для устойчивого розжига пламени в автоматических системах отопления и технологических горелках.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме электронного генератора, в основе которой — высокочастотный преобразователь сетевого напряжения и повышающий трансформатор с ферритным сердечником. Сетевое напряжение 230 В через преобразователь формирует прямоугольные/пилоподобные сигналы высокой частоты, что снижает размеры магнитопровода и потери при преобразовании. Повышение происходит в силовом блоке с ферритовым магнитопроводом, обеспечивающем необходимую магнитную индукцию при частотах, существенно превышающих сетевую.

Выходной тракт содержит двухканальную обмотку, формирующую два независимых выхода высокого напряжения. Для обеспечения стабильности пробойного импульса применяются ограничения тока и встроенные разрядники/варисторная защита, компенсирующие выбросы при коммутациях. Корпус и электронная плата залиты термопроводящим компаундом с подобранным коэффициентом теплового расширения — это снижает механические напряжения при температурных циклах и улучшает отвод локального тепла вокруг силовых элементов.

Для подавления электромагнитных помех в цепи питания интегрирован противопомеховый фильтр, обеспечивающий соответствие по электромагнитной совместимости в системах отопления и промышленного оборудования. Встроенная защита по короткому замыканию и варистор предохраняют генератор от перегрузок и скачков сетевого напряжения, что продлевает ресурс эксплуатации и снижает вероятность ложных срабатываний автоматики.

Ключевые технические характеристики

• Выходное напряжение 2×13 кВ: обеспечивает необходимое напряжение пробоя воздушного/газового электрического промежутка в стандартных горелках; двойной выход даёт топологию для двухэлектродных конфигураций и резервирования.
• Ток поджига 30 мА: ограниченный ток заряда обмотки уменьшает риск дугового питания горелочного электроудара и регулирует энергию импульса, что влияет на длительность и стабильность искры.
• Мощность 29 Вт: баланса мощности достаточно для многократных циклов розжига при умеренной частоте включений; влияет на тепловыделение и требования к охлаждению.
• Продолжительность работы ED 33%: указывает на допустимое рабочее время в режиме включения в пределах цикла: при частоте циклов необходимо соблюдать коэффициент длительности включения, чтобы избежать перегрева.
• Диаметр штекерных разъёмов Ø4 мм: типичный формат для высоковольтных кабелей розжига; обеспечивает минимизацию потерь и удобство монтажа в узлах горелки.
• Температурный диапазон −20…+60°C: гарантирует работоспособность в наружных и котловых камерах с умеренной температурной нагрузкой; важно учитывать в проектах с экстремальными условиями.
• Встроенный варистор и противопомеховой фильтр: обеспечивают защиту от сетевых перенапряжений и снижение импульсных помех, что критично для стабильного взаимодействия с ПЛК и системами автоматики.

Сценарии эксплуатации и преимущества

Для чего нужен трансформатор: в типичном сценарии он подключается между источником питания и высоковольтными электродами горелки. При включении схема формирует высоковольтные импульсы, которые создают ионизационный канал и инициируют воспламенение рабочей смеси. Как работает устройство в цикле — импульсный генератор кратковременно подготавливает энергию, ограничитель тока и варистор сглаживают пиковые значения, после чего автоматика фиксирует наличие пламени по сигналам ионизации.

• Инженерная предсказуемость: параметры выходного напряжения и тока рассчитаны для контроля энергии импульса и минимизации эрозии электродов.
• Стабильность в циклических режимах: ED 33% указывает на способность выдерживать повторный розжиг при типичных циклах горелок бытовых и промышленных котлов.
• Защита от перенапряжений: снижает риски повреждений при коммутациях в сетях с нестабильным напряжением.
• Унификация подключения: стандартные Ø4 мм разъёмы упрощают замену и сервисное обслуживание.

Экспертное заключение

Трансформатор поджига Brahma TCD2BA подходит для интеграции в автоматические горелочные установки, где требуется генерация двух выходных высоковольтных каналов с ограниченным током розжига. Модель применима в системах с умеренной цикличностью работы и температурными условиями в диапазоне −20…+60°C. При проектировании оборудования следует учитывать ED 33% для оценки допустимой доли включённого времени и обеспечить соответствующее охлаждение при более частых циклах.

Для приложений с более высокой цикличностью, экстремальными температурами или специфическими требованиями по EMC необходимо подтвердить соответствие через техническое обследование системы и, при необходимости, выбрать трансформатор с другим классом ED или дополнительным теплоотводом.
