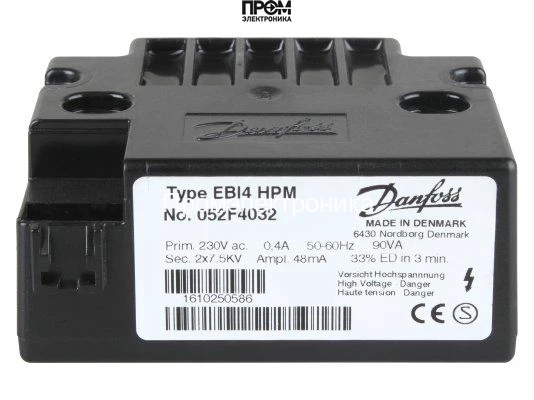

Трансформатор розжига Danfoss EBI4 HPM 052F4032

Трансформатор розжига Danfoss EBI4 HPM 052F4032 — техническое назначение

Данный узел представляет собой сетевой трансформатор розжига класса электронно-индуктивных источников высокого напряжения, рассчитанный для интеграции в системы горения промышленных и коммунальных горелок. Основная функция — генерация и передача импульсного высокого напряжения для формирования устойчивой электрической искры в камере поджига при старте горелочного агрегата.

Конструктивные особенности и принцип работы

В основе конструкции — двухобмоточный принятый магнитопровод с высокопробной изоляцией и экранированием для подавления паразитных ЭМП. Входная цепь рассчитана на питание от 230В переменного тока; первичная обмотка обеспечивает коммутацию через силовой ключ или автомат розжига. Вторичная часть выполнена в виде многовитковой обмотки с вынесенным выводом на штекерные контакты диаметром Ø4 мм для подключения кабелей свечи поджига.

Принцип формирования поджига — преобразование низковольтной энергии в импульсы высокого напряжения, достаточные для преодоления пробивного напряжения межэлектродного зазора. Устройство обеспечивает 2×7.5кВ на вторичных выводах, что с учетом параметров свечи и зазора формирует облако ионизации и последующую проводящую канальную форму искрового потока. Энергетика импульса определяется индуктивностью вторичной обмотки, ёмкостными элементами цепи и сопротивлением нагрузки; важна скорость нарастания dv/dt для стабильного воспламенения топлива.

Тепловой режим и допускаемая длительность работы заданы величиной ED 33%, что отражает допустимую цикличность включений в профильном режиме работы. Ограничение ED связано с потерями в меди обмоток и магнитопроводе, а также с ресурсом диэлектрика при повторных переходных процессах высокого напряжения.

Ключевые технические характеристики

• Напряжение поджига 2×7.5кВ: обеспечивает запас по пробивному напряжению для типичных зазоров свечи и компенсирует падения напряжения по длине кабеля; повышенное напряжение увеличивает вероятность образования устойчивого канала ионизации при плотных смесях топлива/воздуха.
• Ток поджига 48мА: определяет среднюю рабочую энергию импульса и влияет на длительность горения начальной искры; более высокий ток повышает энергию импульса, но увеличивает тепловую нагрузку на свечу и трансформатор.
• Сила тока первичной цепи 0.4А: ограничивает потребление от сети и служит входным параметром для расчёта предохранителей и коммутационной аппаратуры; при проектировании сети питания нужно учитывать пусковые токи силовых ключей.
• ED (33%): регламент циклов нагрузки; обозначает, что устройство допускает работу в режиме 33% времени включено относительно цикла, критично при проектировании систем с частыми перекурами и короткими циклами розжига.
• Штекерные разъёмы Ø4мм: стандартизированный интерфейс для низких потерь и удобства монтажа, снижает контактное сопротивление и риск пробоев при вибрационных нагрузках.
• Альтернативные артикулы: 66013018, 04044230, 0005020077 — важны при подборе взаимозаменяемости в рамках сервисных запасов и совместимости с различными сериям горелок.

Сценарии эксплуатации и преимущества

Применение типично для атмосферных и наддувных горелочных трактов, котлов малой и средней мощности, а также технологических печей, где требуется контролируемый старт воспламенения. В сценариях с переменным давлением и загрязнёнными смесями повышенное вторичное напряжение повышает надёжность поджига при сложной газовой динамике.

• Интеграция в модульные шкафа управления горением с возможностью замены без переделки кабельного жгута.
• Профилированная изоляция и компоновка снижают риск преждевременного старения при агрессивной среде.
• Стандартизированные электрические интерфейсы упрощают монтаж и диагностику на месте эксплуатации.
• Параметры ED и токов позволяют прогнозировать ресурс и планировать профилактическое обслуживание.

Экспертное заключение

Трансформатор предназначен для выдерживания цикличных условий розжига с ограничением по времени нагрузки ED 33%, обеспечивает требуемые по стандартам поджига вторичные напряжения 2×7.5кВ и ток импульса 48мА. Рекомендован при проектировании систем, где критичны воспламенение в условиях падения давления или загрязнённых смесей, а также там, где важна модульность замены компонентов. При длительных непрерывных режимах эксплуатации необходимо предусмотреть систему охлаждения и соблюдать регламент ED во избежание ускоренного старения изоляции.
