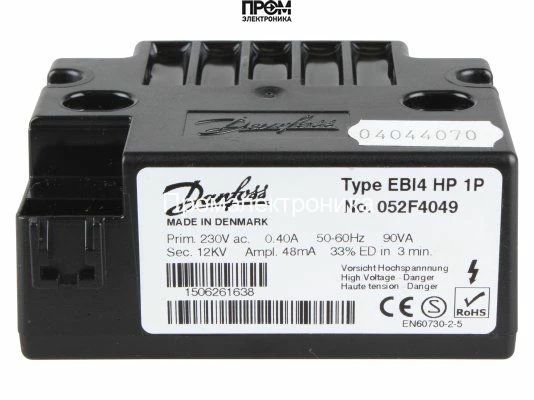

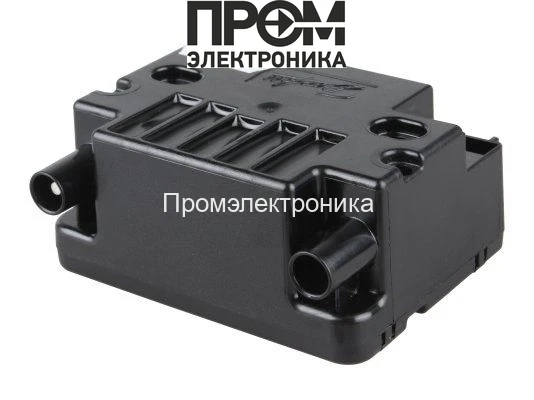

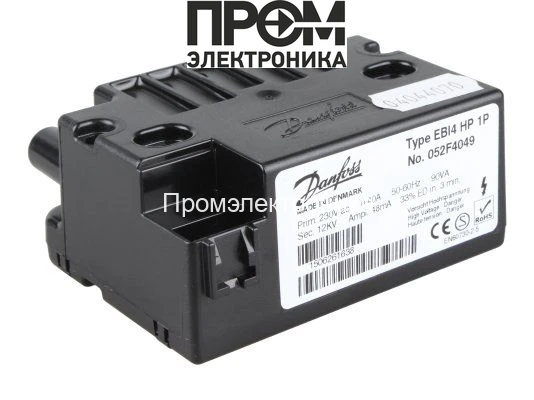

Трансформатор розжига Danfoss EBI4 HP 1P 052F4049

Трансформатор розжига Danfoss EBI4 HP 1P 052F4049 — назначение и область применения

Данный документ описывает технические характеристики и эксплуатационные сценарии трансформатора розжига Danfoss EBI4 HP 1P 052F4049. Это устройство класса импульсных высоковольтных трансформаторов для систем автоматического поджига газовых и жидкотопливных горелок в промышленном и коммерческом оборудовании. Основная функция — формирование искрового разряда высокого напряжения для воспламенения топливовоздушной смеси с контролируемой длительностью работы и ограничением по рабочему циклу.

Конструктивные особенности и принцип работы

Конструкция трансформатора основана на многослойном ферритовом или стальном магнитопроводе с обмотками первичного и вторичного шлейфов. Первичная обмотка рассчитана на подключение к сети переменного напряжения 220 В через управляющую электронику блока розжига. Вторичная обмотка имеет повышающее соотношение витков, обеспечивающее выходной импульс порядка 12 кВ для пробоя зазора свечи или расстояния в поджиговом электроде.

Рабочий цикл устройства задан параметром ED(DU) 33%, что означает допустимую продолжительность включения в пределах одной минуты при соблюдении температурных и тепловых режимов корпуса. Ток вторичной цепи ограничивается номиналом 48 мА, что обеспечивает энергию искрового разряда, достаточную для надёжного воспламенения без избыточного термического воздействия на электрод и изоляцию.

Штекерные разъёмы Ø4 мм реализуют быстрый и стандартизированный интерфейс для подключения кабеля поджига. Электрические параметры первичной цепи и конструкция корпуса рассчитаны на эксплуатацию в условиях распределённых отопительных установок и промышленных горелок, где важна помехозащищённость и соответствие европейским стандартам электробезопасности.

Ключевые технические характеристики

• Напряжение поджига 1×12 кВ: обеспечивает требуемый пробивной потенциал для формирования устойчивой искры в широком диапазоне зазоров и условий топлива.
• Ток поджига 48 мА: лимитирует энергию импульса, снижая износ электрода и минимизируя риски повреждения изоляции при частых циклах розжига.
• Мощность 90 Вт: указывает на тепловую нагрузку и энергопотребление, влияющее на нагрев трансформатора при длительной работе; требует соблюдения режима ED 33% для предотвращения перегрева.
• Продолжительность работы ED(DU) 33%: критический параметр для расчёта допустимой нагрузки и интервалов работы в автоматическом цикле; при непрерывной эксплуатации необходимо обеспечить дополнительное охлаждение.
• Первичное питание 220 В AC: совместимость с стандартными сетями упрощает интеграцию в существующие панели управления и силовые цепи.
• Штекерные разъёмы Ø4 мм: упрощают монтаж и обслуживание, минимизируя время простоя при замене компонентов поджиговой линии.

Сценарии эксплуатации и преимущества

Типовые сценарии включают автоматизированные горелочные установки в котельных, промышленных печах и комбинированных теплогенерирующих агрегатах, где требуется повторяемый и контролируемый розжиг. Важные эксплуатационные аспекты:

• Интеграция в системы с микропроцессорным контроллером розжига и диагностикой состояния искрового контура.
• Использование в условиях переменного давления топлива и изменяющейся влажности среды, где стабильность искрообразования критична.
• Применение в модернизации устаревших систем благодаря стандартным штекерным соединениям и типоразмеру.

Преимущества конструктивных решений: уменьшенная индуктивная насыщаемость магнитопровода для устойчивых импульсов, ограничение вторичного тока для долговечности контактов и стандартизованные механические интерфейсы для быстрого сервисного обслуживания.

Экспертное заключение

Трансформатор Danfoss EBI4 HP 1P 052F4049 подходит для задач с циклическим розжигом, где критично контролируемое энерговыделение искры и соблюдение теплового режима. Рекомендован для интеграции в автоматические горелочные системы средней интенсивности работы при условии соблюдения режима ED 33% и корректной коммутации через штекерные разъёмы Ø4 мм. При проектировании систем следует учитывать номинальные параметры 12 кВ, 48 мА, 90 Вт для расчёта энергобаланса и выбора средств изоляции и защиты от перенапряжений.
