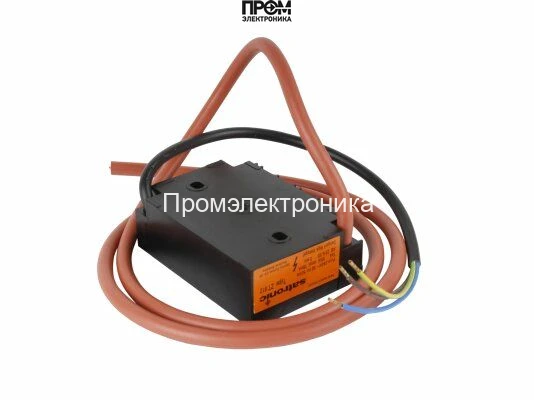

Трансформатор розжига Elco ZT 812 1P IC1000MM/PC300MM

Трансформатор розжига Elco ZT 812 1P IC1000MM/PC300MM — назначение и общий класс устройства

Данный документ описывает технически устройство класса трансформаторов розжига, модель Elco ZT 812 1P IC1000MM/PC300MM. Это специализированный высоковольтный трансформатор для систем горелок и водогрейных агрегатов, предназначенный для формирования импульса высокого напряжения на электродах поджига. Основная функция — создание воспламеняющей электрической искры с гарантированной амплитудой и повторяемостью при заданных электрических и температурных условиях эксплуатации.

Конструктивные особенности и принцип работы

Конструкция трансформатора типична для импульсных розжиговых модулей: первичная обмотка рассчитана на сетевое питание 220–240 В, вторичная — на формирование импульсного высокого напряжения 10 кВ при токе порядка 0.16 А. С точки зрения электромагнитной схемы устройство реализует повышающий трансформатор с высокой частотно-импульсной компонентой, где ключевые параметры — индуктивность первичной/вторичной обмоток, коэффициент трансформации и паразитные ёмкости — определяют форму импульса и его фронт.

Формирование рабочего импульса обеспечивается за счёт быстро переключаемой первичной цепи и специализированного сердечника с минимальным гистерезисом для обеспечения повторяемости при заявленном коэффициенте использования времени ED 25%. Изоляция вторичной обмотки выполнена с учётом требований к электрической прочности и предотвращению коронного разряда при 10 кВ. Корпус и выводы обеспечивают контроль путей утечки и гашение радиоэлектрических помех, критичных в системах отопления.

Тепловой режим ограничен коэффициентом длительности включения: при ED=25% трансформатор рассчитан на интервальную работу с последующим охлаждением. Такой режим типичен для поджига, когда активность длится короткими импульсами, а основное время занимает горение топлива. Материалы и конструкция рассчитаны на работу в типичных монтажных условиях котельных установок, включая вибрации и циклические переходные процессы напряжения.

Ключевые технические характеристики

• Выходное напряжение 10 кВ: обеспечивает пробой рабочей воздушной щели электрода поджига при стандартных длинах разрядного зазора до нескольких миллиметров; высокая амплитуда снижает вероятность пропуска поджига при загрязнении или частичной коррозии электродов.
• Выходной ток 0.16 А: задаёт ограничение энергии импульса, что уменьшает риск повреждения электродов и снижает нагрузку на вторичную изоляцию при повторных пусковых циклах.
• Питание 220–240 В: совместимость с распространёнными сетями обеспечивает простую интеграцию в существующие схемы управления горелками без дополнительного преобразования напряжения.
• Коэффициент работы ED 25%: определяет режимы циклической нагрузки; при длительном включении требуется периодический отдых для отвода тепла, что влияет на выбор места установки и требования к вентиляции шкафа управления.
• Габариты 16×12×8 см и масса 0.3 кг: компактность облегчает монтажные операции и замену в условиях ограниченного пространства на монтажной панели.
• Страна изготовления — Италия, бренд Elco: указывает на соответствие европейским производственным стандартам и применению типовых технологических решений для котельного оборудования.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при команде управления электромеханического или электронной системы розжига трансформатор формирует кратковременный высоковольтный импульс, направляемый на электроды; искра инициирует воспламенение горючей смеси в камере сгорания. При этом ключевые факторы эффективности — геометрия электродов, зазор и чистота поверхности, а также синхронизация с подачей топлива.

Для чего нужен в системах: обеспечивает надёжный и предсказуемый поджиг в промышленных и коммерческих котлах, горелках с автоматикой модуляции топлива, при циклических запусках/остановках и в условиях изменяющегося давления воздуха и топлива.

• Простота интеграции: питание 220–240 В и стандартные монтажные габариты ускоряют замену модулей в полевых условиях.
• Повторяемость импульса: конструкция обеспечивает стабильность формы и амплитуды, минимизируя ложные срабатывания и неполные поджиги.
• Термальная безопасность: расчёт ED предотвращает перегрев при рекомендованных циклах включения, снижая риск термической деградации изоляции.
• Минимизация электрических помех: конструктивные меры по снижению утечек и коммутационных выбросов предохраняют чувствительную электронику автоматики горелки.

Экспертное заключение

Трансформатор розжига Elco ZT 812 1P IC1000MM/PC300MM подходит для задач, где требуется точный, повторяемый импульс высокого напряжения при циклическом режиме работы с ED≈25%. Рекомендуется для интеграции в штатные узлы розжига промышленных и коммерческих горелок с сетевым питанием 220–240 В и рабочим зазором поджига, обеспечиваемым напряжением около 10 кВ. При подборе важно учитывать требования по вентиляции монтажного отсека и условиям изоляции электродов; при нарушениях геометрии или загрязнении электродной пары следует предусмотреть техобслуживание для сохранения параметров поджига.
