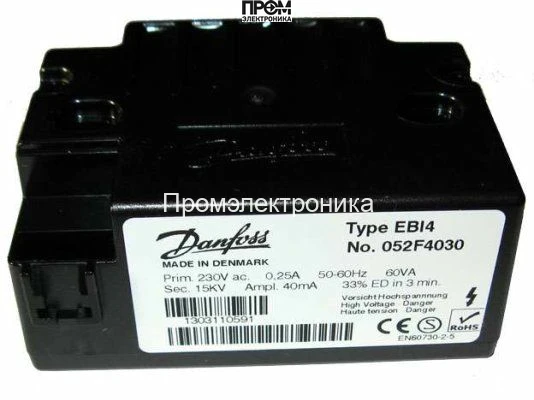

Трансформатор розжига Danfoss EBI4 052F4030

Трансформатор розжига Danfoss EBI4 052F4030 — назначение и область применения

Данный документ описывает конструктивно-функциональные особенности и эксплуатационные сценарии трансформатора розжига Danfoss EBI4 052F4030. Это высоковольтный блок поджига классического типа, предназначенный для запуска электродугового или искрового поджига промышленных горелок в системах отопления и технологических котлов. Основная функция устройства — обеспечивать высоковольтные импульсы поджига при питающем напряжении 230 В для генерации искры между электродами горелки.

Конструктивные особенности и принцип работы

Конструкция трансформатора основана на высоковольтном силовом трансформаторе с ферритовым/стальным магнитопроводом и первичной обмоткой, рассчитанной на сеть 230 В, и вторичной конфигурацией, обеспечивающей два выхода по 7,5 кВ (маркировка 2 x 7,5 кВ). Внутри используется ступенчатая изоляция обмоток и воздушно-полиэстерная пропитка для повышения диэлектрической прочности и уменьшения коронных разрядов при повышенном атмосферном давлении или влажности.

Принцип формирования импульса — трансформатор повышает амплитуду переменного напряжения до требуемого значения, после чего через штекерные разъёмы Ø4 мм подаётся на электроды. Параметры тока поджига (40 мА) и номинальный рабочий ток (0,25 А) согласованы с типовыми характеристиками горелочных узлов: высокий пиковый напряжение при ограниченном токе минимизирует тепловую нагрузку на электроды и снижает вероятность преждевременного пробоя изоляции. Продолжительность включения регламентируется как ED(DU) 33%, что указывает на допустимую цикличность включений и требует соответствующей организации режима работы контроллера горелки.

Ключевые технические характеристики

• Напряжение поджига 2 x 7,5 кВ: обеспечивает достаточный запас по амплитуде для пробоя воздушного зазора и надёжное формирование искрового разряда даже при загрязнённых или корродированных электродах.
• Ток поджига 40 мА: ограничивает энергию искрового разряда, уменьшая эрозию электродов и тепловую деградацию изоляции при циклических включениях.
• Номинальный ток силовой цепи 0,25 А: определяет требования к предохранителям и коммутации в первичной цепи питания.
• Мощность 60 Вт: компенсирует потери на преобразование и обеспечивает стабильную амплитуду импульсов при рабочих температурах корпуса.
• ED (DU) 33%: указывает на максимальную длительность включения в цикле — важно для расчёта теплового режима и подбора систем охлаждения/паузы.
• Длина кабеля питания 500 мм и штекер Ø4 мм: влияет на монтажную гибкость и требования к электрическим соединениям; короткий питающий кабель уменьшает паразитную индуктивность и потери.
• Страна производства — Дания: соответствует европейским стандартам монтажа и испытаний, применимым к котельному оборудованию.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальной инсталляции: при подаче 230 В на первичную обмотку формируется повышенное вторичное напряжение, которое через изолированные проводники и штекерные соединения подаётся на электрооснащение горелки. Контроллер горелки задаёт длительность импульса и цикличность в соответствии с рабочим циклом горелочного узла.

• Работа в промышленных котлах: применим для паровых и водогрейных котлов с автоматикой розжига.
• Частые повторные поджиги: при соблюдении ED 33% обеспечивает длительную ресурсную надёжность при цикличных запусках.
• Устойчивость к внешним условиям: конструктивные меры по изоляции снижают риск внутреннего пробоя при повышенной влажности.
• Простота монтажа: стандартизированные штекеры Ø4 мм и длина кабеля 500 мм упрощают замену без доработки проводки.

Экспертное заключение

Трансформатор розжига Danfoss EBI4 052F4030 предназначен для типовых задач поджига горелок в промышленных и коммерческих котельных. Он целесообразен при цикличной эксплуатации с частыми включениями при соблюдении режима ED 33% и требованиях к току поджига 40 мА. Для проектов с повышенными требованиями к длительной непрерывной работе рекомендуется оценивать тепловой режим в конкретной схеме и при необходимости применять дополнительные паузы или внешнее охлаждение.
