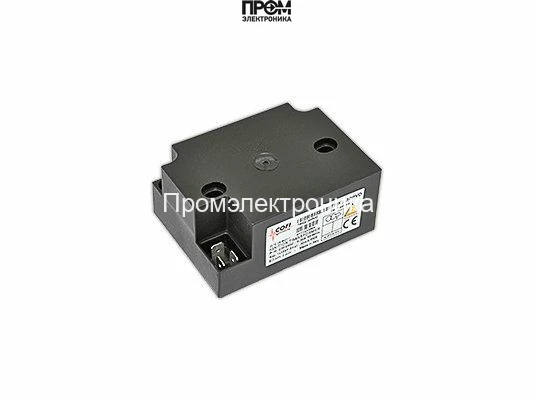

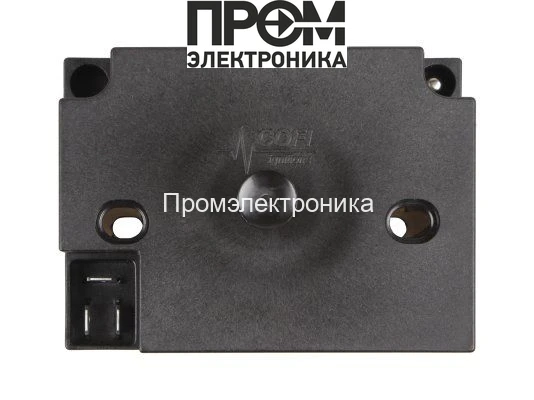

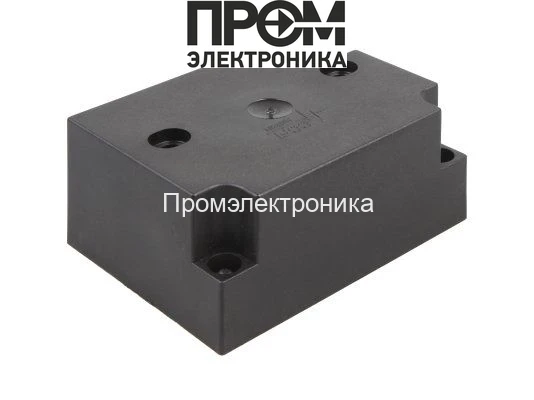

Трансформатор поджига Cofi TRK2-30PVD

Трансформатор поджига Cofi TRK2-30PVD — полное техническое наименование и назначение

Представленный модуль — трансформатор поджига Cofi TRK2-30PVD, предназначенный для формирования высоковольтного импульса в системах газовых и жидкотопливных горелок. Относится к классу импульсных высоковольтных трансформаторов для бытовых и промышленных отопительных агрегатов. Основная функция — генерация стабильного импульса поджига при заданных параметрах рабочего напряжения и тока, обеспечивающая воспламенение газовоздушной смеси в камере сгорания.

Конструктивные особенности и принцип работы

Устройство реализовано по принципу трансформаторной развязки низковольтной сети питания и высоковольтной цепи поджига. На первичной обмотке подается сетевое питание 230–240 В, 50/60 Гц, которое через магнитопровод и конструкцию обмоток преобразуется в импульсное высокое напряжение 1х15 кВ на вторичной стороне.

Основные элементы конструкции: ферритовый/стальной магнитопровод для ограничения потерь при переменном напряжении, многослойная вторичная обмотка с повышенной изоляцией для выдержки импульсных перенапряжений, термозащита, а также штекерные разъемы диаметром Ø4 мм для подключения кабелей поджига. Высоковольтный разряд формируется при прохождении вторичного тока через зазор или электрод воспламенения; величина тока поджига 30 мА обеспечивает достаточную энергию искры при типичных зазорах электродов и условиях смеси.

Ключевые технические характеристики

• Напряжение поджига 1х15 кВ: обеспечивает напряжение пробоя электрического зазора в камере горения и формирование искрового разряда при стандартных зазорах до нескольких миллиметров; влияет на устойчивость поджига при изменениях давления и состава газа.
• Ток поджига 30 мА: определяет энергию искрового импульса и его способность инициировать устойчивое горение; баланс между достаточной энергией и ограничением тока снижает риск повреждения электродов и искрового зазора.
• Сила тока первичной обмотки 0.3 А: указывает на потребляемую нагрузку от сети и позволяет оценить энергопотребление и требования к проводке и автоматике защиты.
• Рабочий цикл ED(DU) 33%: означает, что при стандартной температуре и нагрузке трансформатор допускает включение не более одной трети времени цикла, что критично при проектировании режимов эксплуатации и теплового расчета.
• Питание 230–240 В, 50/60 Гц: совместимость с промышленной и бытовой сетью; позволяет универсальную интеграцию в блок управления горелкой без дополнительных преобразователей.
• Штекерные разъемы Ø4 мм: упрощают подключение высоковольтных кабелей и обеспечивают повторяемое контактное сопротивление, важное для стабильности импульса и минимизации переходных потерь.

Сценарии эксплуатации и преимущества

Типовые сценарии применения включают запуск и повторный поджиг в газовых и жидкотопливных горелках котлов бытового и промышленного назначения, модулируемых и ступенчатых системах отопления, а также установках с аварийным перезапуском. Подходит для интеграции в шкафы управления горелкой, монтаж на платформы с ограниченным теплоотводом при учёте ED 33%.

• Повышенная совместимость: стандартные электрические параметры облегчают замену и модернизацию существующих систем.
• Контролируемый импульс: оптимальное соотношение напряжения и тока снижает вероятность ложных зажиганий и износа электродов.
• Упрощённое подключение: штекерные разъёмы Ø4 мм минимизируют ошибки монтажа и облегчают обслуживание.
• Соответствие назначению: конструкция рассчитана на циклическую работу с ограниченным рабочим циклом, что позволяет использовать трансформатор в системах с частыми включениями при соблюдении теплового режима.

Экспертное заключение

Трансформатор поджига Cofi TRK2-30PVD предназначен для задач, где требуется стабильный высоковольтный импульс с ограниченным рабочим циклом. При проектировании систем важно учитывать ED 33% для теплового расчёта и выбирать подходящую схемотехнику защиты первичной обмотки. Модель оптимальна для типовых горелочных установок с необходимостью повторяемого поджига в условиях переменных рабочих давлений и составов топливовоздушной смеси.
