Трансформатор розжига Elco TRE820/S

Трансформатор розжига Elco TRE820/S — техническое наименование и назначение

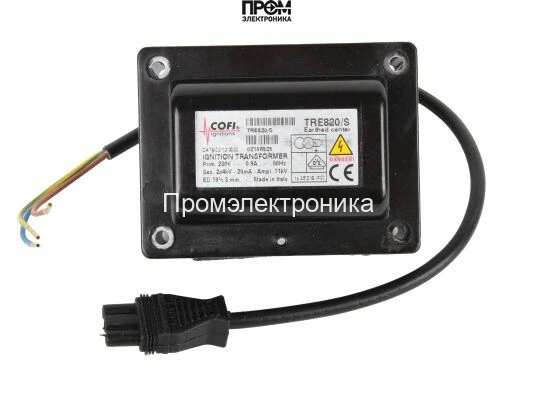

Трансформатор розжига Elco TRE820/S — это силовой импульсный элемент системы поджига газовых и жидкотопливных горелочных агрегатов промышленного и коммунального назначения. Он выполняет основную функцию — формирование стабилизированного высокого напряжения для инициирования электрического разряда между электродами горелки, обеспечивая исковое зажигание топлива при питании от сети переменного тока 230 В.

Конструктивные особенности и принцип работы

Конструкция устройства представляет собой трансформатор повышающего типа с интегрированными выводами для кабелей поджига и сетевого питания. Внутренняя обмоточная схема рассчитана на формирование импульса высокого напряжения порядка 4 кВ при импульсном токе 20 мА. Такой режим характерен для генерации короткого искрового разряда с контролируемой энергией, достаточной для пробоя межэлектродного зазора без излишнего нагрева электродов.

При подаче на первичную обмотку сетевого напряжения 230 В/50 Гц трансформатор реализует трансформацию напряжения с учетом коэффициента трансформации и сопротивления нагрузки. Ключевым параметром эксплуатационной надёжности является рабочий цикл ED(DU) 19%, который определяет допустимую продолжительность включения в пределах заданного интервала и напрямую связан с тепловым балансом обмоток и изоляции.

Отсутствие пылевлагозащиты IP 00 указывает на необходимость размещения устройства в закрытом, контролируемом объёме или корпусе с обеспечением соответствующего класса защиты и дистанционного прокладывания кабелей. Электрические соединения выполнены через штекерные разъёмы 4 vv, что упрощает быстрый монтаж и замену без вмешательства в пайку обмоток.

Ключевые технические характеристики

• Напряжение поджига 4 кВ: обеспечивает необходимое поле для преодоления электрического пробоя между электродами при стандартных зазорах, снижая вероятность повторных попыток поджига.
• Ток поджига 20 мА: ограничивает энергию искры, минимизирует эрозию электродов и тепловую нагрузку на изоляцию при каждом импульсе.
• Сила тока 0.9 А (первичная): определяет нагрузку сети и выбор предохранителей/автоматики в цепи питания.
• Частота 50 Гц: совместимость с сетями бытового и промышленного стандарта, требующая координации с системой контроля частоты и фазировки при синхронизации импульсов.
• ED(DU) 19%: указывает на соотношение времени включения к периоду, критично для теплового расчёта и проектирования вентиляции или теплоотвода в монтажной нише.
• Габариты 19×11×10 см и вес 1.4 кг: влияют на требования к монтажной панели, точкам крепления и механической фиксации внутри корпуса горелки.
• Длина кабеля питания 380 мм и штекерные разъёмы: обеспечивают понятный монтажный допуск и требования к защите контактов от механического напряжения.
• Класс защиты IP 00: обязательность установки в защищённой камере или дополнительного кожуха с соблюдением норм взрывозащиты при работе с газовыми средами.

Сценарии эксплуатации и преимущества

Примеры использования: автономные и каскадные горелочные блоки котельных, резервные системы отопления, модули розжига в промышленной теплотехнике. Устройство применяется там, где требуется частые циклы поджига с контролируемой энергией искры и простая интеграция через штекерные соединения.

• Надёжность в нормально вентилируемых отсеках: при соблюдении температурных и монтажных условий обеспечивает стабильные пусковые характеристики.
• Простота обслуживания: штекерные разъёмы позволяют быстро заменить трансформатор без разборки электрической части горелки.
• Контролируемая энергия искры: снижает износ электродов и риск дефектов изоляции при частых циклах.
• Компактность: облегчённая интеграция в ограниченные монтажные пространства.

Экспертное заключение

Трансформатор розжига Elco TRE820/S соответствует типовым требованиям к элементам поджига для промышленной и коммунальной горелочной техники при условии установки в среде, обеспечивающей защиту от пыли и влаги. Рекомендуется применять модель в системах с рассчитанным ED(DU), соответствующим 19% циклу, и обеспечивать корректную защиту первичной цепи от перегрузок. Для проектирования систем безопасности следует учесть параметры 4 кВ / 20 мА, первичный ток 0.9 А и требования к заземлению и экранированию для снижения ЭМИ и предотвращения ложных срабатываний автоматики.
