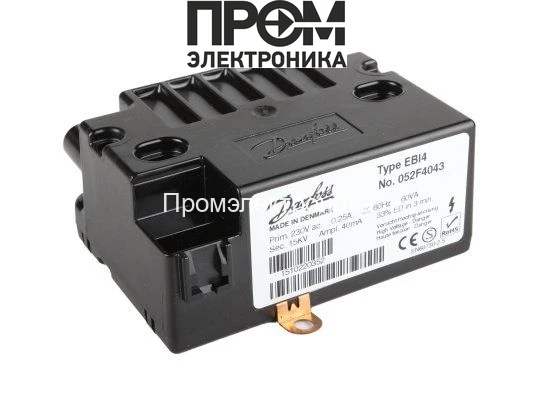

Трансформатор розжига Danfoss EBI4 052F4043 Kit

Трансформатор розжига Danfoss EBI4 052F4043 Kit — назначение и область применения

Трансформатор розжига Danfoss EBI4 052F4043 Kit — электрический блок прерывистого действия, предназначенный для формирования высоковольтных импульсов поджига в атмосферных и закрытых горелочных камерах. Класс изделия — импульсный трансформатор поджига для промышленных и бытовых горелок, обеспечивает воспламенение между электродами и запуск пламенной ионизации. Основная функция — генерация стабильного высокого напряжения для искрового поджига и поддержания корректного распределения напряжения по электродам.

Конструктивные особенности и принцип работы

Конструкция основана на ферритовом сердечнике с высокочастотной электронной первичной схемой управления. Входная сеть 230 В через встроенный электронный драйвер преобразуется в импульсы, усиливаемые первичной обмоткой, после чего во вторичной формируется выходное напряжение 7,5 кВ. Прерывистый режим задаётся коэффициентом рабочей нагрузки ED 33 %, что соответствует циклу включения/выключения и ограничивает тепловую нагрузку на обмотки и изоляцию.

Электронная часть реализует защиту по току и синхронизацию с платой управления горелки: при подаче команды «пуск» формируется серия коротких высоковольтных импульсов, обеспечивающих искровой разряд между электродами. Благодаря наличии встроенной изоляции и применению пластика с высокой диэлектрической прочностью достигается устойчивость к поверхностным утечкам и концентрации электрического поля на кромках выводов.

Ключевые технические характеристики

• Напряжение поджига 7,5 кВ: обеспечивает достаточный потенциал для пробоя газовой прослойки при стандартных зазорах электродов до нескольких миллиметров; влияет на вероятность успешного поджига при загрязнённых электродах и цилиндрических камерах с турбулентным потоком.
• Потребляемая мощность 60 ВА: определяет тепловой режим и выбор источника питания; при длительных сериях поджигов критична величина теплоотдачи и соблюдение ED 33% для предотвращения перегрева трансформатора.
• Сила тока первичной цепи 0,25 А: ограничивает нагрузку на сетевые цепи и коммутационные элементы модуля управления; важно при расчёте проводки и предохранителей.
• Ток поджига 40 мА: ключевой параметр для формирования устойчивого искрового разряда и ионизации пламени; напрямую влияет на длину и энергию искры.
• Частотный диапазон 50/60 Гц: совместимость с европейскими и международными сетями питания позволяет применять модуль в широком географическом диапазоне без дополнительных адаптеров.
• Длина кабеля питания 2000 мм: облегчает монтаж и размещение трансформатора внутри корпуса горелки при стандартных компоновках; снижает необходимость в удлинителях и дополнительных соединениях.
• Продолжительность работы ED 33%: регламентирует долговременную нагрузочную устойчивость; при проектировании системы поджига учитывается цикл работы горелки, частота запусков и требования по охлаждению.

Сценарии эксплуатации и преимущества

Как работает устройство в типичном сценарии? При подаче команды управления трансформатор формирует серию высоковольтных импульсов длительностью и частотой, заданными схемой управления горелкой. Искра пробивает межэлектродный промежуток, инициирует пусковую плазму и позволяет стабилизировать горение. Для чего нужен трансформатор: обеспечить воспламенение смеси при холодном запуске и восстановить горение после кратковременных отключений топлива.

• Монтаж в любом положении: упрощает интеграцию в модульную конструкцию горелки и уменьшает габаритные ограничения при замене запасной части.
• Пластиковый корпус и степень защиты IP40: защищают электронные элементы от механических воздействий и крупных загрязнений; необходима дополнительная защита при пылевом и влажном окружении.
• Стабильный импульсный разряд: повышает вероятность успешного поджига при нестабильных топливных смесях и изменениях давления.
• Совместимость с жидким и газообразным топливом: универсальность применения в горелках разных типов и мощностей.

Экспертное заключение

С инженерной точки зрения Danfoss EBI4 052F4043 Kit — типичный представитель импульсных трансформаторов поджига с заданными эксплуатационными ограничениями: ED 33% и тепловая нагрузка, соответствующая 60 ВА. При проектировании систем поджига необходимо учитывать циклический характер работы, обеспечивать достаточную вентиляцию и защиту от высокой влажности. Модель подходит для задач с периодическими запусками и средними нагрузками в коммерческих и промышленных установках, где требуется стабильная генерация 7,5 кВ при стандартных сетевых параметрах 230 В, 50/60 Гц и ограничениях по температуре от -10 до +60 °C.
