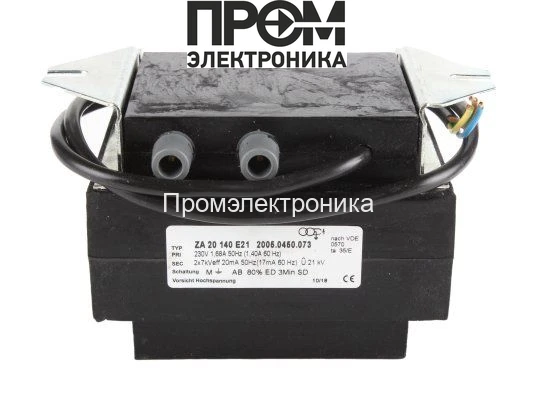

Трансформатор розжига MCT ZA 20 140 E21

Трансформатор розжига MCT ZA 20 140 E21 — назначение и область применения

Трансформатор розжига MCT ZA 20 140 E21 — это повышающий высоковольтный элемент системы поджига газовых и жидкотопливных горелок, предназначенный для формирования импульсных искровых разрядов. Основная функция — генерация высоковольтной искры для уверенного воспламенения горючей смеси при холодном старте и при повторных попытках поджига в котельных и технологических установках.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме повышающего трансформатора с импульсным режимом работы. На первичной обмотке формируется переменный ток сети 230 В, 50/60 Гц, который через электронный драйвер или классическую схему коммутации приводит к намагничиванию сердечника и индуктивному переносу энергии во вторичную обмотку. Вторичная обмотка сконструирована для получения пикового напряжения порядка 7 кВ на выходе, достаточного для пробоя искрового зазора в условиях нормальной влажности и давления.

Физика процесса: при подаче питания энергия накапливается в магнитном поле сердечника и быстро переводится в электрическую форму на вторичной обмотке, где формируется кратковременный импульс высокого напряжения. Для обеспечения устойчивых искровых разрядов применяется контроль длины импульса и частоты повторения, а также соблюдение ED 80% — допустимой продолжительности работы в цикле (дuty cycle), чтобы предотвратить перегрев обмоток и магнитопровода.

Корпус выполнен из термостойкого пластика; применены изоляционные материалы, рассчитанные на напряжения повышенного класса, а выводы выполнены в виде штекерных соединителей диаметром 4 мм, что упрощает обслуживание и замену. Длина сетевого кабеля 1100 мм обеспечивает монтажные запасы для типовых компоновок котловых агрегатов.

Ключевые технические характеристики

• Напряжение поджига 7 кВ: достаточный пик для преодоления пробивного напряжения на электроде и формирования устойчивой электрической дуги в горелочной камере при стандартных условиях.
• Ток поджига 20 мА: определяет энергию искрового разряда и скорость передачи заряда; влияет на повторяемость поджига и износ электродов.
• Сила тока 1.7 А (первичная): показывает нагрузку на сетевой источник и определяет тепловыделение в первичной обмотке; важно учитывать при проектировании цепей защиты.
• ED 80%: означает режим чередования работы и паузы; при превышении возможен перегрев и снижение изоляционных свойств — критично при длительной автоматической цикличности.
• Частота сети 50/60 Гц: совместимость с распространёнными питающими сетями повышает универсальность установки.
• Штекерные разъёмы 4 мм и кабель 1100 мм: упрощают монтаж и сокращают время ремонта без использования дополнительного инструмента.
• Страна изготовления — Германия: указывает на инженерный уровень проектирования и соответствие отраслевым стандартам качества и материалов.

Сценарии эксплуатации и преимущества

Типичные кейсы: холодный старт котлоагрегата, повторный поджиг при нестабильной смеси, тестирование горелочной аппаратуры в сервисных центрах, использование в промышленных и коммунальных котельных с циклической работой.

• Устойчивость к цикличности: конструктивная реализация и ED позволяют применять трансформатор в режимах с частыми включениями при соблюдении тепловых пауз.
• Простота интеграции: штекерные выводы и стандартный сетевой кабель ускоряют замену и техобслуживание.
• Параметрическая предсказуемость: известные значения тока и напряжения позволяют рассчитывать энергетику искры и ресурс электродов.
• Защита от перегрева: корректный учёт ED и первичных потерь минимизирует риск термической деградации изоляции.

Экспертное заключение

Трансформатор розжига MCT ZA 20 140 E21 предназначен для задач генерации импульсного высоковольтного поджига в котельных установках средней и высокой цикличности. Параметры 7 кВ, 20 мА и первичный ток 1.7 А делают его подходящим для типовых горелочных систем, при условии соблюдения режима ED 80% и температурных ограничений. Для проектирования систем рекомендуется учитывать запас изоляции, характеристики электродов и возможные коммутационные помехи в питающей сети.
