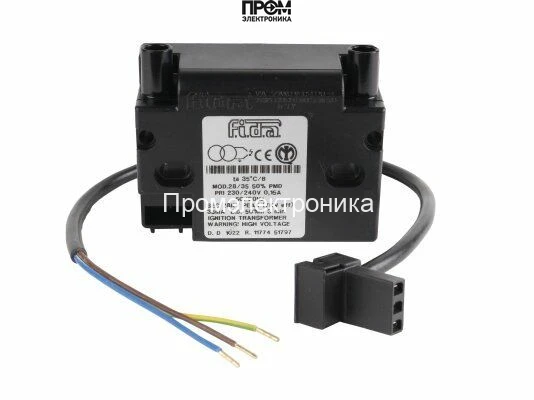

Трансформатор розжига Elco 28/35 PMD

Трансформатор розжига Elco 28/35 PMD — назначение и область применения

Трансформатор розжига Elco 28/35 PMD — это электромеханическое устройство класса компонента газовых и жидкотопливных горелочных систем, предназначенное для генерации высоковольтных импульсов поджига. Основная функция — формирование искровых разрядов при напряжении 7 кВ и токе поджига 35 мА для инициирования горения в камерах сгорания и пилотных горелках. Применяется в промышленных и коммерческих котельных установках, отопительных горелках, техпроцессах с периодическим зажиганием и системах автоматического управления поджигом.

Конструктивные особенности и принцип работы

Корпус трансформатора выполнен как компактный модуль размерами 15×15×3 см и массой ~0,25 кг, что облегчает монтаж в ограниченных пространствах шкафов горелочных блоков. Конструктивно устройство представляет собой понижающе-повышающий трансформатор с первичной обмоткой, рассчитанной на питание от сети 230–240 В, 50/60 Гц, и вторичной обмоткой, разработанной для выдачи импульсного высоковольтного столба порядка 7 кВ.

Принцип работы основан на быстром намагничивании сердечника при подаче сети питания и формировании импульсного напряжения на вторичной обмотке через систему экранирования и изоляции. Для обеспечения коротких искровых разрядов и контроля тока используется ограничение по току вторичной цепи (в данном случае 35 мА), что снижает риск эрозии электродов и минимизирует энергию каждого разряда при сохранении надежности поджига.
Электрическая схема предполагает наличие штекерных выводов под кабели поджига диаметром 4 мм, удобных для быстрого подключения в полевых условиях. Конструкция рассчитана на режим работы с коэффициентом эксплуатации ED 50%, что означает цикличность включений и обязательные интервалы охлаждения для предотвращения перегрева обмоток и снижения класса изоляции.

Ключевые технические характеристики

• Напряжение поджига 7 кВ: обеспечивает пробой газового промежутка при номинальном давлении в камере и гарантирует формирование устойчивого искрового канала, критичного для воспламенения смесей с различным составом.
• Ток поджига 35 мА: лимитирует энергию разряда, что уменьшает износ электродов и тепловую нагрузку на элементы розжига при сохранении эффективной инициации горения.
• Питание 230–240 В, 50/60 Гц: совместимость с промышленными и бытовыми сетями, двудолговременная устойчивость к колебаниям сетевого напряжения в диапазонах типичных систем питания котлов.
• Сила тока 0,15 А (первичная): указывает на минимальную нагрузку источника питания и упрощает расчет питающих предохранителей и линий питания при встроенном монтаже.
• ED 50%: эксплуатационный график работы с обязательными периодами охлаждения, определяющий ресурс при циклических включениях и требующий учета в проектировании автоматических циклов розжига.
• Класс защиты IP44: обеспечивает защиту от брызг и посторонних крупных частиц пыли, позволяет монтаж вне герметичных корпусов, но требует соблюдения правил предохранения от прямых струй воды и значительной запыленности.
• Габариты 15×15×3 см и масса 0,25 кг: облегчают установку в ограниченном пространстве, уменьшают инерционные нагрузки при вибрации и упрощают замену при сервисе.
• Штекерные разъемы 4 мм: способствуют быстрому обслуживанию и стандартизации кабельных соединений в горелочных блоках.

Сценарии эксплуатации и преимущества

Как работает устройство в сценариях: при подаче питания трансформатор генерирует высоковольтные импульсы, которые через 4 мм кабель поджига формируют разбросанный искровой разряд в камере. Для чего нужен компонент: обеспечивает повторяемый и контролируемый поджиг при запуске системы, а также при повторных розжиговых циклах во время нормальной эксплуатации или после срабатывания систем безопасности.

• Совместимость с типовыми горелками: позволяет интеграцию в существующие схемы управления без значительных доработок.
• Управляемая энергия разряда: снижает износ электродов и исключает избыточное потребление мощности при поджигах.
• Компактность и малый вес: удобство монтажа в тесных корпусах и минимальная нагрузка на крепления.
• Международное производство (Италия): соответствует промышленным стандартам производства и материалов, характерным для компонентов горелочной техники.
• Защита IP44: гарантирует работоспособность в помещениях с умеренной запыленностью и возможными брызгами воды.

Экспертное заключение

Трансформатор розжига Elco 28/35 PMD предназначен для циклических и периодических режимов поджига с требованием к стабильному высоковольтному импульсу 7 кВ и ограниченному току 35 мА. Модель подходит для интеграции в коммерческие и промышленные горелочные блоки с умеренными требованиями к влажности и пылеобразованию, где важны предсказуемость искрового процесса и минимизация эрозии электродов. При проектировании системы следует учитывать ED 50% как ограничение по непрерывной работе и предусмотреть режимы охлаждения и защиту питающей линии в соответствии с параметрами 230–240 В/50–60 Гц.
