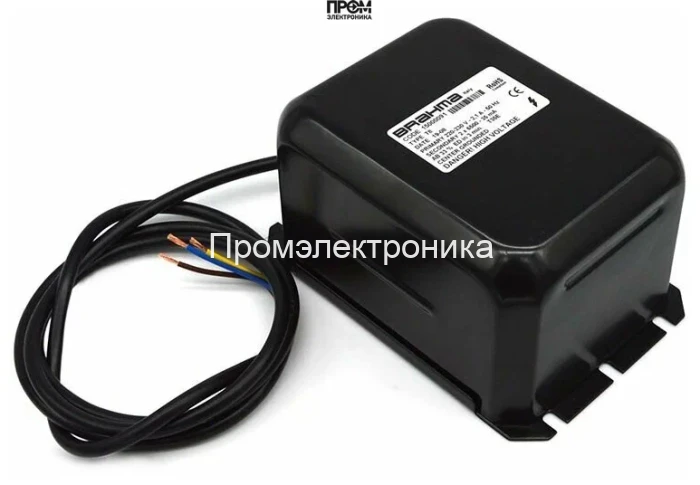

Трансформатор розжига Brahma T18 15510101

Трансформатор розжига Brahma T18 15510101 — назначение и область применения

Данный узел — индустриальный трансформатор розжига серии T18, предназначенный для генерации высоковольтного импульса в системах поджига газовых и жидкотопливных горелочных установок. Класс устройства — силовой высоковольтный трансформатор для горелочных блоков управления; типичные области применения включают стационарные котельные, промышленные горелки и ремонтные комплекты для сервисного обслуживания. Основная функция — формирование устойчивой высоковольтной искры для инициирования горения в запальнике или электродах поджига.

Конструктивные особенности и принцип работы

По конструктивной схеме трансформатор представляет собой двухобмоточный силовой аппарат с магнитопроводом и изоляционным пакетом, рассчитанным на непрерывную работу. На первичной стороне предусмотрено питание 220 В, 60 Гц, при этом номинальная потребляемая мощность составляет 170 ВА, что при рабочем напряжении даёт первичный ток порядка 0.9 А. Вторичная обмотка выполнена с высоким числом витков для получения напряжения поджига 4.5 кВ. Формирование искрового разряда происходит за счёт перехода высокого вторичного напряжения через воздушный промежуток или электродную систему запальника; импульсный характер и длительность разряда зависят от индуктивности вторичной обмотки и ёмкостной нагрузки цепи.

Ключевые инженерные соображения: магнитопровод и обмотки рассчитаны на коэффициент трансформации, обеспечивающий требуемое напряжение при номинальном токе; изоляционные материалы соответствуют категориям по рабочего напряжения и температурной стойкости для серийных отопительных приборов. Отсутствие пыле- и влагозащиты (IP00) указывает на открытую конструкцию корпуса и необходимость монтажа в защищённом шкафу или в зоне без агрессивных сред. Значение ED 100% подтверждает возможность непрерывной эксплуатации при номинальной нагрузке без требований к циклическому режему охлаждения.

Ключевые технические характеристики

• Напряжение питания 220 В / 60 Гц: обеспечивает совместимость с промышленной сетью региона; частота влияет на реактивные характеристики первичной обмотки и тепловые потери.
• Потребляемая мощность 170 ВА: задаёт теплообразование в обмотках и магнитопроводе; при монтаже следует предусматривать тепломассоёмкость и вентиляцию шкафа управления.
• Сила тока 0.9 А: расчет предохранителей и коммутационной аппаратуры должен учитывать пусковые и рабочие токи с учётом коэффициентов безопасности.
• Напряжение поджига 4.5 кВ: достаточное для пробоя нормального воздушного зазора в запальнике; влияет на выбор зазора и геометрию электродов для стабильной и воспроизводимой искры.
• ED (DU) 100%: допустима непрерывная работа без периодического охлаждения; критично для систем с частыми циклами включения горелки.
• Габариты 15×10.1×8 см и масса 3.7 кг: компактные размеры упрощают интеграцию в монтажные ниши и замену в существующих блоках управления.
• Класс защиты IP00: требует установки внутри корпуса с защитой от пыли и влаги; не предназначен для эксплуатации в открытых атмосферных условиях.
• Длина кабеля питания 700 мм: ориентировочная для внутренних соединений; при необходимости следует удлинить кабель в соответствии с правилами электробезопасности и экранирования.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: трансформатор подключается в схему управления горелкой, получает сетевое питание, на выходе формируется высоковольтный потенциал, при подаче команды управления искра создаёт плазменный канал в запальнике, инициируя горение. Для чего нужен: обеспечивает воспламенение топлива в условиях изменяющегося давления и влажности, стабилизирует запуск в маневренных или автоматизированных системах.

• Применение в сервисных заменах и ремонте горелочных модулей — совместимость с типовыми монтажными габаритами.
• Проектирование шкафов управления — ED 100% упрощает теплотехнические расчёты и снижает требования к цикличности работы.
• Эксплуатация в промышленной автоматике — стабильная амплитуда 4.5 кВ обеспечивает минимальную нестабильность при изменениях напряжения сети.
• Требования по безопасности — необходимость установки внутри корпуса, использование экранирования и заземления для подавления ВЧ-помех.

Экспертное заключение

Трансформатор розжига Brahma T18 15510101 целесообразен для задач непрерывного генерирования высоковольтного поджига в промышленных горелочных системах средней мощности. Модель подходит для монтажных решений, где важна компактность, возможность непрерывной работы и стабильное вторичное напряжение ~4.5 кВ. Ограничения: требуется установка в защищённом корпусе из‑за IP00 и учёт теплового режима при проектировании шкафов.
