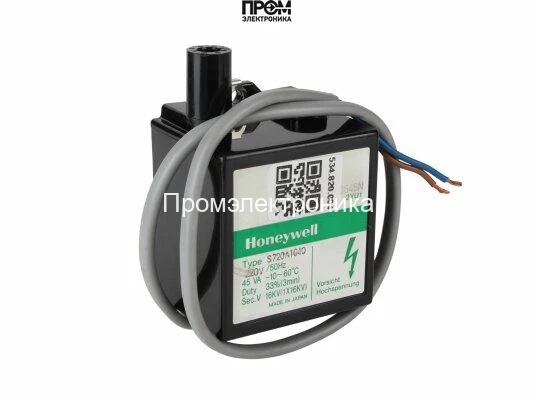

Трансформатор розжига Honeywell S720A1040

Трансформатор розжига Honeywell S720A1040 — высоковольтный импульсный модуль для систем поджига

Трансформатор розжига Honeywell S720A1040 — это промышленный электротехнический модуль класса импульсных повышающих трансформаторов, предназначенный для формирования высоковольтного разряда для воспламенения топливно-воздушной смеси в горелочных и отопительных системах. Устройство применяется в стационарных и встроенных модулях розжига в котлах, горелках и системе автоматизации, где требуется надежный однофазный источник искрового напряжения.

Конструктивные особенности и принцип работы

По конструктивной схеме модель S720A1040 соответствует классу одиночного повышающего трансформатора с одной высоковольтной вторичной обмоткой и встроенной системой изоляции. На первичной стороне трансформатора предусмотрено питание от сети 220 В через управляющий импульсный модуль. Внутри корпуса реализована многослойная намотка с экранированием и разделением обмоток для снижения наведённых помех и повышения диэлектрической прочности.

Принцип работы основан на передаче энергии от первичной обмотки через магнитопровод к вторичной, где при заданном соотношении витков формируется высокое напряжение. Для генерации искрового напряжения применяются импульсные режимы: короткие высоковольтные фронты обеспечивают пробой искрового промежутка в камере горения или на электроде поджига. Важный конструктивный элемент — диэлектрическая изоляция вторичной обмотки и герметизация выводов, что уменьшает риск коронного разряда и пробоя при повышенных уровнях влажности и температуре.

Электрозащитные решения включают: класс изоляции, совместимый с эксплуатацией при температурах от -10 до +60°С; механическую фиксацию выводов; защиту от длительного включения посредством номинального рабочего цикла ED 33%, который указывает на допустимый коэффициент нагрузки в импульсном режиме.

Ключевые технические характеристики

• Напряжение поджига 16–17 кВ: формирует достаточный амплитудный потенциал для пробоя искрового промежутка при стандартных зазорах поджига, снижая вероятность ложных срабатываний при загрязнении электродов.
• Питание 220 В AC на первичной: совместимость с однофазными сетями позволяет прямую интеграцию в существующие электросхемы автоматики без дополнительных понижающих устройств.
• Цикл работы 33% (ED): ограничивает длительность непрерывной работы, что защищает трансформатор от перегрева при повторяющихся сериях искровых импульсов; проектирование системы управления должно учитывать этот коэффициент при расчетах интервалов поджига.
• Один высоковольтный вывод: упрощает разводку кабеля поджига и минимизирует сопротивление в цепи от вторичной обмотки до места образования искры.
• Диэлектрическая изоляция и корпус, стойкий к температурным и механическим воздействиям: обеспечивает стабильность работы в агрессивных средах и предотвращает частые отказные повреждения изоляции.
• Температурный диапазон эксплуатации: гарантирует функциональность при холодном запуске и при нагреве окружающей среды в технических помещениях.
• Компактные габариты и масса: облегчают монтаж в ограниченных отсеках горелочных блоков и снижают влияние динамических нагрузок на кронштейны монтажа.

Сценарии эксплуатации и преимущества

Как работает устройство в реальном применении: при частоте включений поджига электронный модуль формирует управляющие импульсы на первичную обмотку; трансформатор повышает их до требуемого уровня, а вторичный вывод подаёт напряжение на свечу или электрод, вызывая разряд. Для чего нужен такой модуль: он обеспечивает стабильную инициирующую энергию для воспламенения газообразных и жидких топлив в автоматизированных системах.

• Интеграция в котлы и горелки: прямое подключение к модулю управления и компактная форма позволяют устанавливать трансформатор внутри горелочного отсека.
• Промышленные и коммунальные установки: пригоден для серийного поджига при периодических циклах работы с контролем коэффициента ED.
• Эксплуатация в условиях переменных температур и влажности: наличие защищённого корпуса и корректная изоляция снижают риск отказа в полевых условиях.
• Простота обслуживания: ограниченное число внешних соединений и стандартизированный выход поджига упрощают диагностику и замену модуля.

Экспертное заключение

Трансформатор розжига Honeywell S720A1040 соответствует инженерным требованиям для узлов автоматического поджига с импульсным режимом работы. Модель подходит для систем с периодическими циклами поджига, где критичны диэлектрическая прочность и стабильность амплитуды искрового напряжения. При проектировании решений необходимо учитывать заявленный ED 33% и температурный диапазон, а также предусмотреть защиту от длительных перегрузок и корректную развязку по помехам между первичной и вторичной цепью. Для нестандартных условий эксплуатации рекомендуется согласование электрических характеристик с разработчиком системы и соблюдение требований по зазорам и конструкции электрических разрядников.
