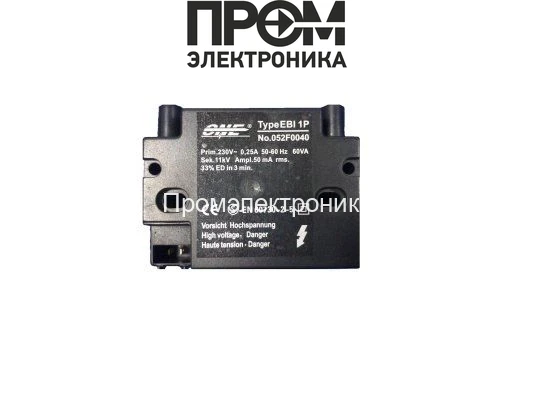

Трансформатор розжига Danfoss EBI1P

Трансформатор розжига Danfoss EBI1P —назначение и область применения

Представленный компонент — трансформатор розжига семейства Danfoss EBI, исходная маркировка 052F0040, заменён на современную версию 052F4046. Это устройство класса импульсных высоковольтных трансформаторов розжига, предназначенное для формирования высокого напряжения розжига в газогорелочных и отопительных системах. Основная функция — генерация импульсного напряжения порядка 11 кВ при ограничении тока и выдержке рабочего цикла, что обеспечивает инициацию искрового разряда на электродах или свечах поджига.

Конструктивные особенности и принцип работы

Трансформатор выполнен по схеме с разделёнными первичной и вторичной обмотками на магнитопроводе с высоким коэффициентом индукции. В первичной цепи реализовано ограничение тока до 0.25 А и рабочая мощность порядка 90 Вт, что определяет тепловой режим и выбор материалов изоляции. Вторичная обмотка рассчитана на формирование импульсного напряжения 11 кВ и ток поджига порядка 50 мА, обеспечивающего устойчивый электрический пробой газовой среды и воспламенение топливной смеси.

Принцип работы базируется на быстром перераспределении магнитного потока при коммутации первичной цепи: при приложении питающего напряжения первичная обмотка намагничивает сердечник; при размыкании схемы индуктируется высокий дифференциальный потенциал на вторичной обмотке. Управление длительностью импульса и длительностью рабочего цикла реализуется через ED-параметр (33%), что задаёт допустимую продолжительность включённого состояния в единицу времени для предотвращения перегрева. Конструкция учитывает электрическую прочность изоляции и механическую виброустойчивость, характерные для климатических и пусковых колебаний в отопительном оборудовании.

Ключевые технические характеристики

• Напряжение поджига 11 кВ: обеспечивает достаточный потенциал для стабильного преодоления пробойного напряжения электрода и формирования устойчивой искры при разных зазорах и атмосферных условиях.
• Ток поджига 50 мА: ограничивает энергию искрового разряда, снижая износ электродов и тепловую нагрузку на камеру сгорания при сохранении надёжной инициации пламени.
• Первичный ток 0.25 А и мощность 90 Вт: определяют требования к цепям питания и тепловыделению; при монтаже важно предусмотреть теплоотвод и соответствующий кабель с минимальными потерями.
• Продолжительность работы ED 33%: ограничение рабочего цикла защищает обмотки и изоляцию от перегрева при серийном запуске; для длительных нагревов требуется согласование с режимом эксплуатации системы.
• Масса и габариты — 5 кг, 8.5×3.8×18 см: влияют на механический крепёж и расположение в корпусе горелки; компактный форм-фактор облегчает замену на месту обслуживания.
• Производитель — Danfoss (Дания): стандарты производства предполагают соблюдение электрической и температурной стабильности, совместимость с промышленными нормами безопасности и EMC.

Сценарии эксплуатации и преимущества

Как работает вход в систему: при подаче команды управления загорается первичная цепь трансформатора, формируется импульс вторичного высокого напряжения, искровой промежуток воспламеняет топливо. Для чего нужен трансформатор: обеспечивает контролируемую, повторяемую и энергоэффективную инициацию пламени в горелочных модулях и котельных установках.

• Замена и совместимость: прямая замена 052F0040 на 052F4046 обеспечивает сохранение интерфейсов монтажа и электрических параметров при улучшениях в изоляции.
• Термоуправление: расчёт ED-параметра уменьшает риск деградации изоляционных материалов и продлевает интервал обслуживания.
• Электрическая безопасность: ограничение тока и конструктивные барьеры минимизируют риск нежелательных импульсных перенапряжений в питающей сети.
• Простота сервисного доступа: стандартные габариты и масса упрощают демонтаж и установку в модульных горелочных блоках.

Экспертное заключение

Трансформатор розжига Danfoss EBI1P (замена 052F4046) подходит для задач периодической и циклической инициации пламени в промышленных и коммунально-бытовых горелочных системах со средними импульсными нагрузками. При соблюдении норм монтажа, отвода тепла и ограничения рабочего цикла устройство обеспечивает долгосрочную эксплуатацию и устойчивость к сетевым флуктуациям.
