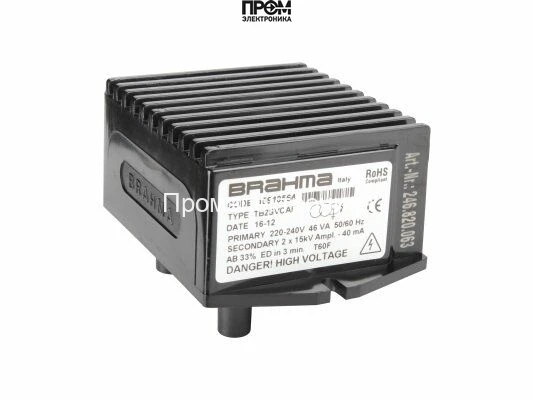

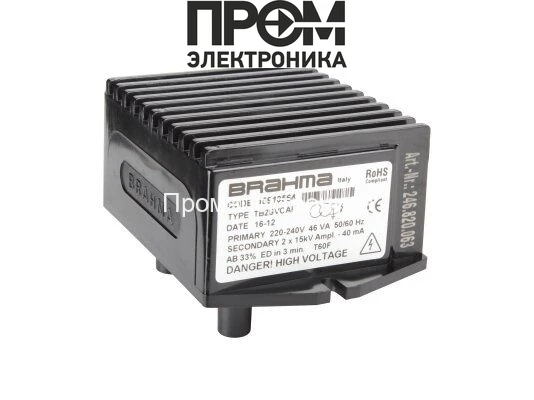

Трансформатор розжига Brahma TB2SVCAF 15910564

Трансформатор розжига Brahma TB2SVCAF 15910564 — назначение и область применения

Трансформатор розжига Brahma TB2SVCAF 15910564 — это специализированный источник высокого напряжения для систем поджига газовых горелок с принудительной тягой. Устройство относится к классу импульсных трансформаторов поджига и предназначено для реализации функции формирования искровых разрядов между электродом поджига и массой горелки в автоматике с бензиновым/газовым горением. Применяется в промышленных и бытовых горелочных установках, а также в системах замены модулей типа T8, где требуются уменьшенные габариты и интеграция в компактные монтажные ниши.

Конструктивные особенности и принцип работы

В основе конструкции — высокочастотный генератор, питающий первичную обмотку трансформатора, что позволяет повышать питающее напряжение сети до рабочих амплитуд порядка 15 кВ на вторичной стороне. Высоковольтные выходы выполнены в виде двух шин с винтовыми клеммами для подключения проводов поджига; такое решение обеспечивает надёжный контакт и простоту замены под нагрузкой.

Внутренние обмотки залиты термоуплотнённой эпоксидной смолой с высокой теплопроводностью, что повышает тепловую рассеиваемость и защищает от механических вибраций и частичного пробоя. Наличие встроенного ЕМС‑фильтра снижает уровень электромагнитных помех, уменьшая вероятность ложных срабатываний электронных модулей управления и ПЛК. Для защиты от сетевых перенапряжений установлен варистор, ограничивающий амплитуды пиков и повышающий живучесть устройства при всплесках напряжения.

Ключевые электрические параметры — потребляемая мощность 46 ВА, рабочая частота питания 50/60 Гц, ток поджига 40 мА и номинальное напряжение поджига 15 кВ. Значение ED 33% указывает на ограниченный длительный рабочий цикл: устройство рассчитано на цикличную эксплуатацию с периодами включения и паузами, что важно учитывать при проектировании последовательности поджигов и длительности однотипных циклов в автоматике.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает достаточный потенциал для пробоя зазора в стандартных условиях, влияние на длину и стабильность искры; важен при расчёте зазора и сопротивления электрода.
• Ток поджига 40 мА: ограничивает энергию каждого импульса и обеспечивает баланс между надёжностью поджига и тепловой нагрузкой на электроды.
• Потребляемая мощность 46 ВА: определяет нагрузку на питающую сеть и требования к защитным автоматам; влияет на выбор трансформаторной защиты и КПД системы управления.
• Частота питания 50/60 Гц: совместимость с промышленными сетями в регионах с различной частотой; отсутствие дополнительных преобразователей при стандартном питании.
• ED (33%): ограничение рабочего цикла — критично для задач с частыми повторными поджигами; требует расчёта интервалов охлаждения для предотвращения перегрева.
• Встроенный ЕМС‑фильтр и варистор: повышают помехоустойчивость и электробезопасность, уменьшают риск отказов автосистем управления и защитных реле.
• Габариты 10.6×7.45×6.3 см, вес 0.53 кг: компактность облегчает интеграцию в ограниченные монтажные ниши и замену модулей T8.
• Класс пылевлагозащиты IP00: отсутствие корпуса с защитой от проникновения — необходимо устанавливать в закрытых, защищённых от механических и влаговых воздействий отсеках.
• Длина кабеля питания 560 мм: влияет на схемы разводки в шкафу управления и на расположение трансформатора относительно питающей клеммы.

Сценарии эксплуатации и преимущества

Как работает в типовой конфигурации: при подаче питания модуль генерирует высоковольтные импульсы с заданной частотой, формируя искру между электродом и корпусом горелки; контроль по току и времени гарантирует повторяемость пробоя. Для чего нужен: обеспечивает инициирование горения в автоматических горелочных системах и отвечает за надёжный запуск в условиях переменчивого состава топлива и давления воздуха.

• Интеграция в горелочные блоки: замена модулей T8 в агрегатах с ограниченным пространством монтажа.
• Цикличные поджиги в пусковых режимах: за счёт ED 33% подходит для систем с редкими повторами запуска; при частых поджиговых циклах требуется обеспечить интервалы охлаждения.
• Снижение помех: встроенный ЕМС‑фильтр уменьшает вероятность ложных сигналов в управляющей электронике.
• Защита от всплесков: варистор продлевает ресурс при импульсных перенапряжениях в питающей сети.
• Простота монтажа: винтовые выводы HV и стандартная длина кабеля упрощают обслуживание и замену.

Экспертное заключение

Модель Brahma TB2SVCAF 15910564 рекомендуется для интеграции в автоматические горелочные установки с цикличной эксплуатацией и требованием компактного модуля поджига. Технические параметры — 15 кВ, 40 мА, 46 ВА, ED 33% — определяют её применение в системах с повторными, но не непрерывными поджигами; отсутствие корпуса с защитой требует монтаж в закрытых отсеках. Конструкторские решения — заливка смолой, варистор и ЕМС‑фильтр — повышают надёжность в условиях переменных сетевых и термических нагрузок, сохраняя совместимость с промышленными стандартами управления горением.
